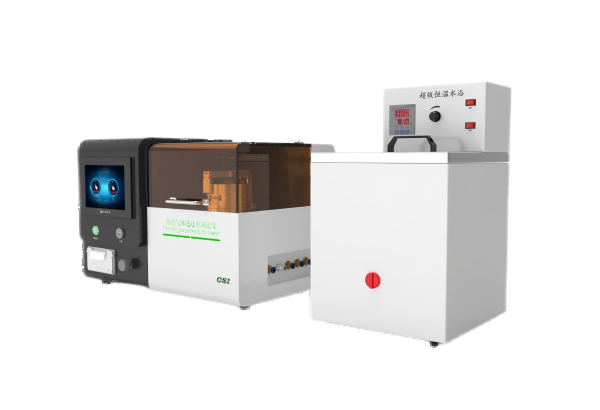

普通款压差法气体渗透仪 单工位

普通款压差法气体渗透仪压差法透氧性测试仪薄膜气体透过率测试仪

型号：CSI-Z118-1单工位,CSI-Z118-3三工位

一设备简介及核心测试原理

设备简介

压差法气体渗透仪基于压差法的测试原理是一款用于薄膜试样的气体透过率测试仪适用于塑料薄膜复合膜高阻隔材料片材金属箔片橡胶轮胎气密性渗透膜等在各种温度下的气体透过率透过量

测试原理

采用压差法测试原理将预先处理好的试样放置在上下测试腔之间夹紧首先对低压腔下腔进行真空处理然后对整个系统抽真空当达到规定的真空度后关闭测试下腔向高压腔上腔充入一定压力的试验气体并保证在试样两侧形成一个恒定的压差可调这样气体会在压差梯度的作用下由高压侧向低压侧渗透通过对低压侧内压强的监测处理从而得出测试样的各项阻隔性参数

二设备特点

1可同时测定试样的气体透过率透过量

2宽范围温湿度控制满足各种试验条件下的测试

3测试量程可根据需要进行扩展满足大透过率测试的要求

4可进行任意温度下的数据拟合轻松获得条件下的试验结果

5支持有毒气体及易燃易爆气体的测试

6提供标准膜进行快速校准保证检测数据的准确性和通用性

7配备USB通用数据接口方便数据传递

三关键性能参数

四执行标准

ISO 15105-1 塑料--薄膜和薄板--透气率的测定--第1部分：差压法

ISO 2556 塑料 在大气压力下薄膜和薄板的气体透过率的测定 测压法

GB/T 1038 塑料薄膜和薄片气体透过性试验方法 压差法

ASTM D1434 测定塑料薄膜和薄片的透气性的标准测试方法

JIS K7126-1 塑料薄膜和薄板 气体传输率的测定 第2部分压差法

YBB00082003 气体透过量测定法

GB/T 1038.1-2022

五应用领域

薄膜：适用于各种塑料薄膜塑料复合薄膜纸塑复合膜共挤膜镀铝膜铝箔铝 箔复合膜等膜状材料的气体渗透性能测试

片材：适用于各种工程塑料橡胶建材等片状材料的气体渗透性能测试如PP片材 PVC片材PVDC片材

多种不同气体：适合于多种气体的透过率测试如氧气二氧化碳氮气空气氦气等

易燃易爆气体：适用于各种薄膜对易燃易爆气体的阻隔性能测试

生物降解膜：用于测试生物降解膜的透气性能如淀粉生物降解袋等

航空航天用材料：用于航空航天用材料的气体透过率测试如飞-气囊的氦气透过性测试

纸及纸板：用于纸及纸塑等复合材料的透气性测试如烟包铝箔纸利乐包装片材方便面纸碗一次性纸杯等

漆膜：用于基材上涂覆油漆薄膜的透气性测试

玻纤布玻纤纸等材料：适用于玻纤布玻纤纸等材料的透气性测试如特氟龙漆布特氟龙高温布氟硅胶布等

化妆品软管片材：适用于各种化妆品软管铝塑管牙膏管片材的气体透过性测试

各种橡胶片材：适用于各种橡胶片材的透气性测试如汽车轮胎透气性测试

六操作规范与维护要点

‌样本制备‌

裁取Φ97 mm标准圆形样本厚度≤3 mm表面无划痕/折痕

‌校准流程‌

每月用NIST标准膜校验传感器误差＞±0.5%需返厂调整

‌禁忌操作‌

禁止在湿度＞80%RH环境下测试金属箔片防止传感器电解腐蚀

七配置清单

主机1台

测试软件1套

说明书1份

合格证1份

保修卡1份

签收单1份

铭牌1块

电源线1根

扳手1套

宣传册若干

外置负压泵1只

2米煤气管2米1根

卡箍2个

恒温槽15L---温度室温+99度1个

笔记本电脑选配
