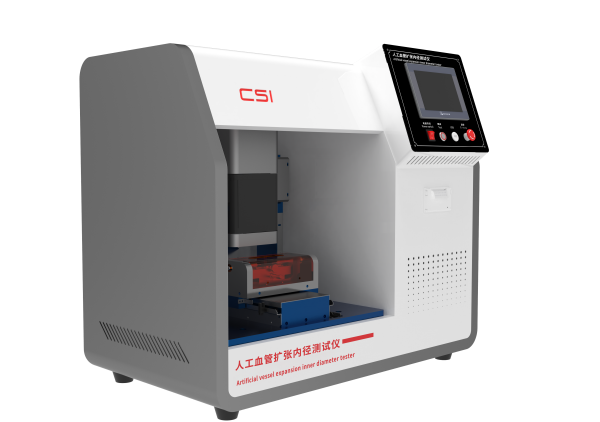

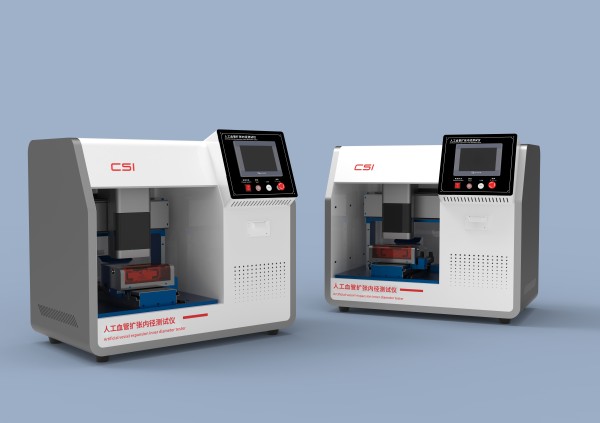

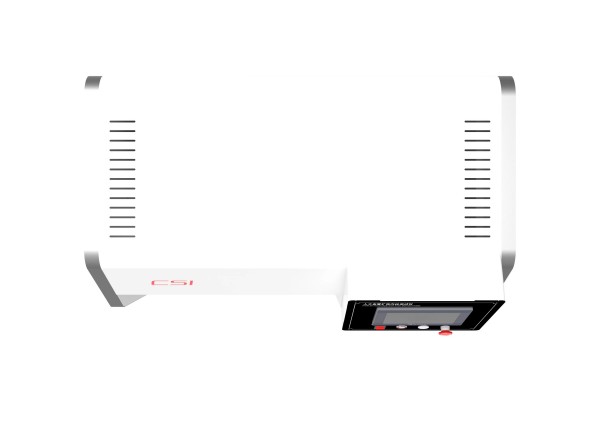

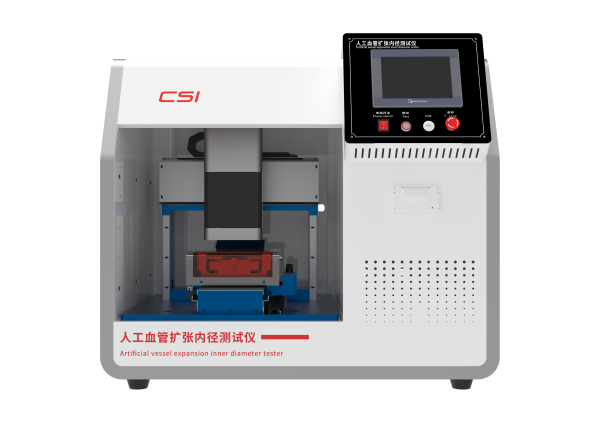

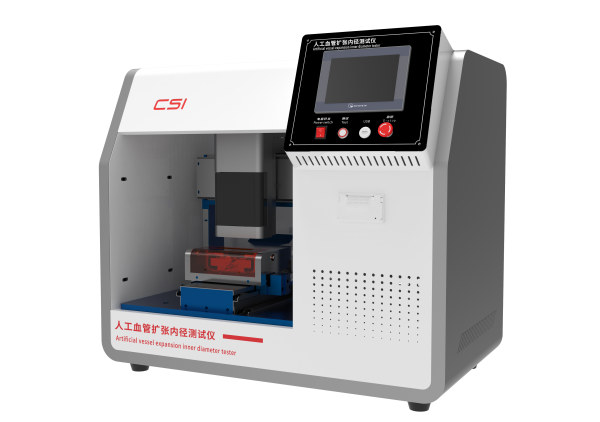

人工血管扩张内径测试仪
工作原理与关键组件
压力控制系统：
核心是产生和控制液体通常是水或生理盐水的压力
包括压力泵/供气源精密调压阀压力传感器压力控制器
能够按照预设的程序如恒压保持压力斜坡上升/下降脉冲压力模拟施加压力到被测血管样品上
样品夹持与密封系统：
设计用于牢固夹持不同直径的人工血管样品两端并确保密封防止加压介质泄漏
通常包括可更换的适配器或夹具以适应不同尺寸的血管
夹持方式需要确保血管在测试过程中能自由径向扩张
内径测量系统核心:
非接触式光学测量 ： 常用且精度高
三核心硬件配置
模块 | 技术要求 |
控制系统 | PLC控制系统 |
操作界面 | 彩色7寸触摸屏中英文切换 |
压力传感器 | 0-40kpa精度±0.1%FS可定制其他量程和精度 |
时间计时器 | 触摸屏显示 |
测试环境温度 | 37℃士2℃内置温度传感器精度：±1℃ |
可视窗口 | 亚克力制作 |
测试内箱 | 内置照明灯可清晰可见测试样品 |
血管外径测量 | 非接触式激光传感器精度：±0.01mm可选择其他精度连接控制系统和触摸屏显示 |
夹具 | 1套直径1.6mm2.2mm4.5mm5.5mm7.2mm各2件可选择其他尺寸 |
整机功率 | 300W |
打印机 | 嵌入式微型热敏打印机 |
电源 | AC90V-240V/50Hz自适应宽电压 |
重量 | 50kg |
外形尺寸 | 920-620-820mm |
四执行标准及测试流程关键参数
符合标准
测试标准：YY0500-2021
样品要求
长度≥10倍血管直径避免端部效应影响
动态循环测试
压力梯度：至少3组高低压循环如50-90mmHg80-120mmHg110-150mmHg
循环频率：60±10次/分钟模拟心跳节律
介质与环境
测试介质：蒸馏水或生理盐水温度恒定37±2℃
五配置清单
主机1台
测试软件1套
说明书1份
合格证1份
保修卡1份
签收单1份
铭牌1块
电源线1根
扳手1套
宣传册若干
501A室温-100度恒温槽1个
2种规格接头
8mm管子3米
2mm硅胶管1米
直径夹具规格：直径1.6MM2.2MM4.5MM5.5mm,7.2mm各2件
