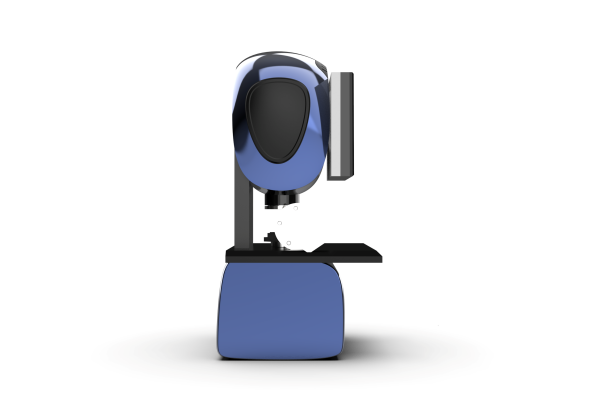

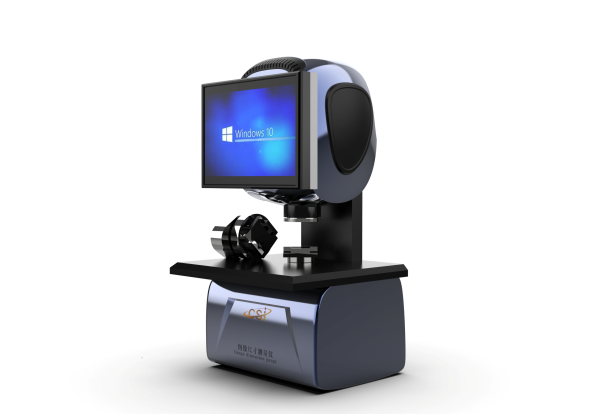

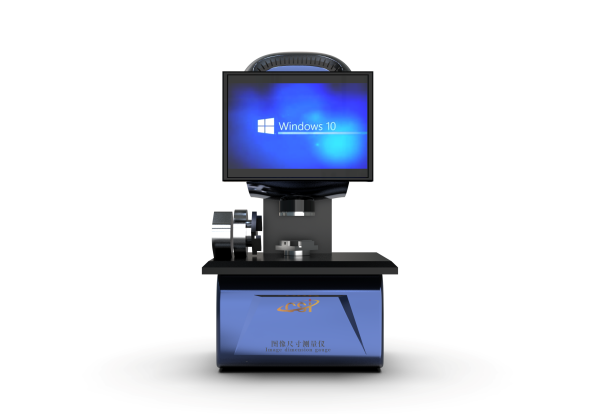

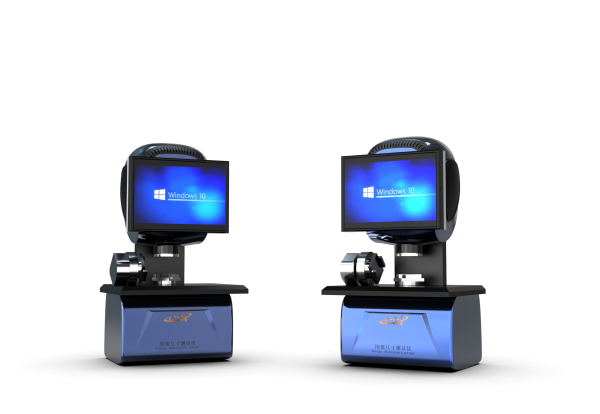

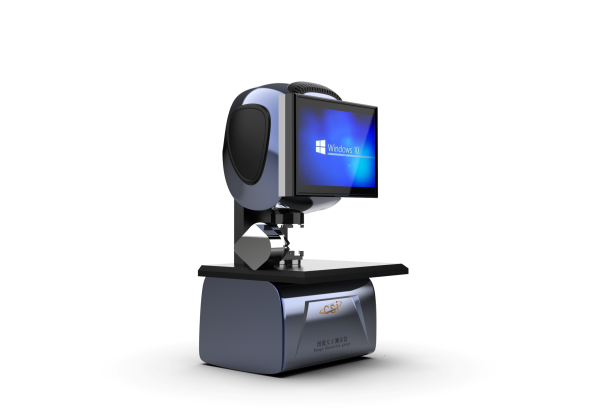

图像尺寸测试仪

    图像尺寸测试仪

简介：

图像尺寸测量仪采用高分辨率光学远心镜头结合高精度图(像分析算法并融入一键测量原理只需按下启动腱仪器即可根据工件的形状自动定位测量对象匹都模

板测量评价报表生成真正实现一键式快速测量解决了传统测量仪器的大部分难题.

技术参数：

控制系统： PLC+Windows

操作界面： 12寸工控一体机

图像传感器：1” 1200W 黑白相机

受光镜头：双倍率双侧远心光学镜头

显示分辨率：±5μm 可以更换图像传感器至±2μm

高精度镜头视野范围：18.3mm X 13.7mm

广视野范围：80mm X 60mm

表面光：双环环可升降光源

轮廓光：绿色平行底光可根据客户实际测试样件配光源

电源: AC220V / 50HZ 1.0KW

尺寸测试台:650*550*700mm

特点：

自动识别减少摆放时间

自动识别位置及方向真正意义上实现了“放置后仅按一键即可测量”的新功能大大节省工时提高效率

多个产品同时测量减少成本

测量对象可任意摆放多个产品可同时测量大大节省测量时间减少用工成本

数据追溯管理更简单

测量结果自动保存可按测量日期产品名称产品料号等信息搜索数据追溯管理简单

点击一键即可制作测量报告

检测报告及统计报告都可通过一键完成制作无需数据传输及电脑输入等繁琐的过程支持多种格式

基本配置：

主机   一台

电源线 一根

说明书 一本

合格证 一个

保修卡 一个

铭牌   一个

扳手：一套
