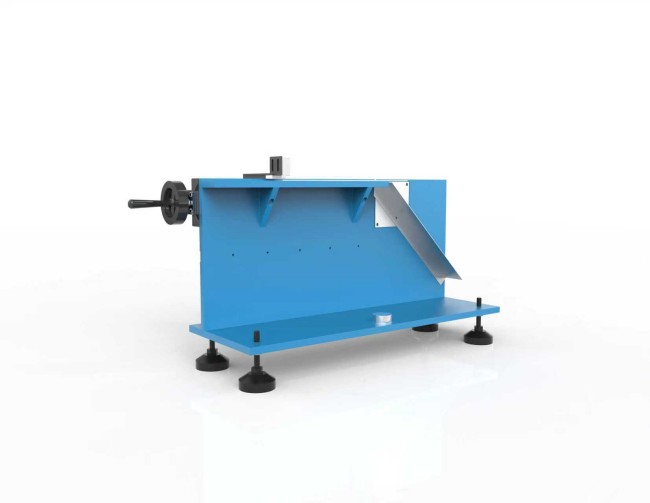

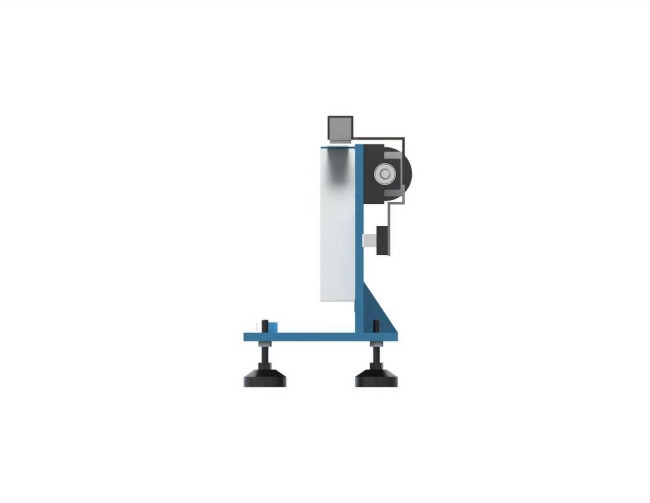

面料刚软度测试仪

面料刚软度测试仪

概述：

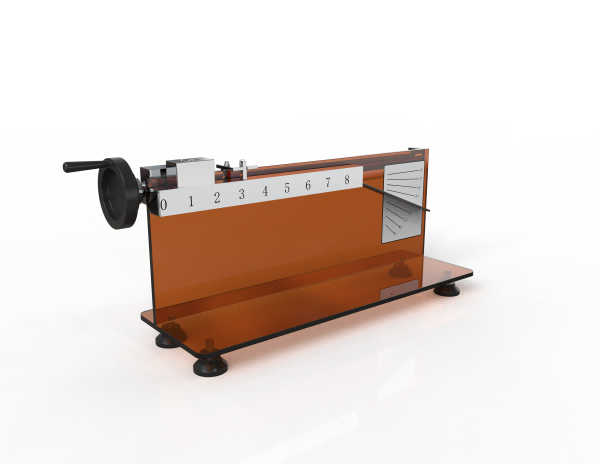

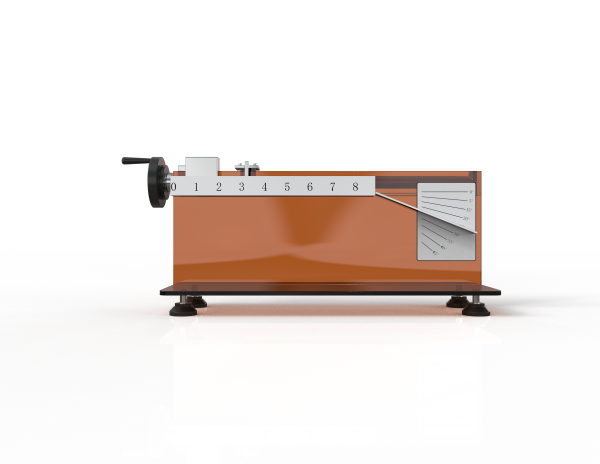

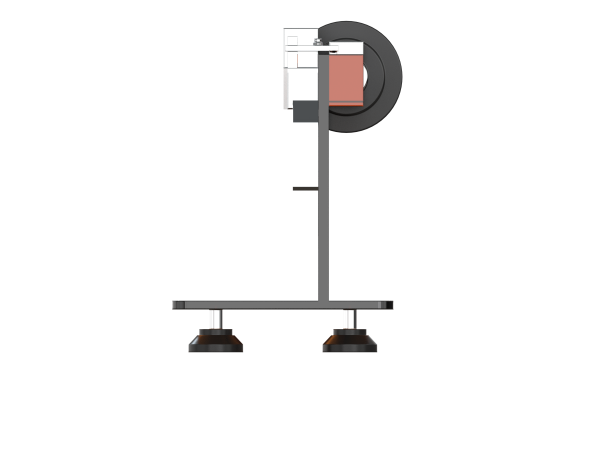

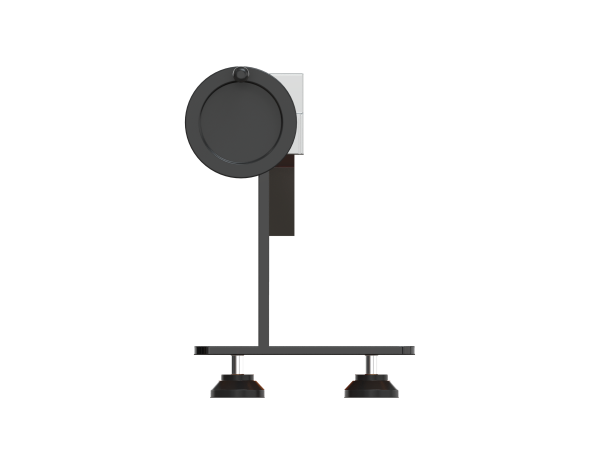

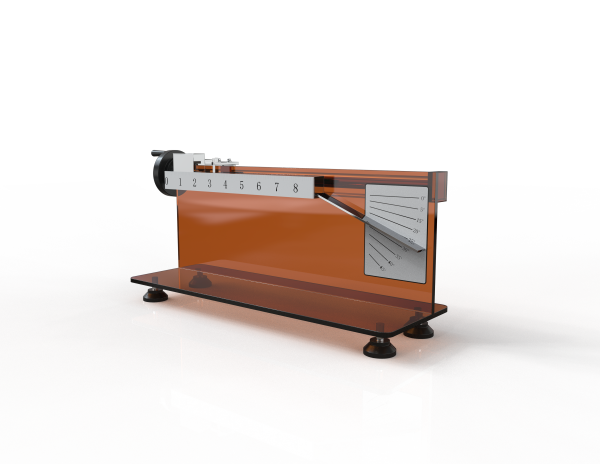

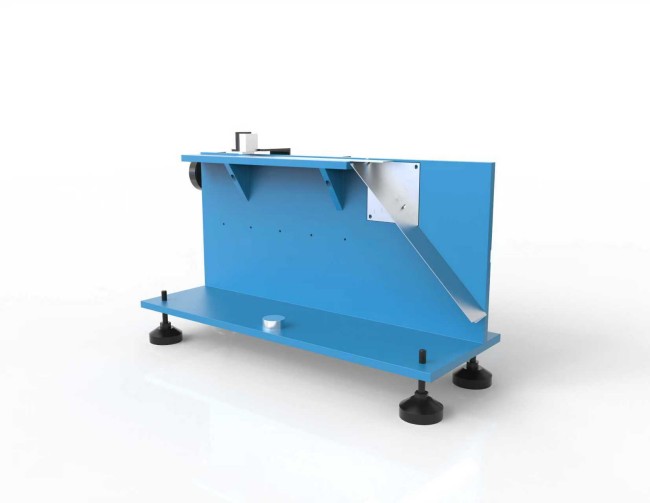

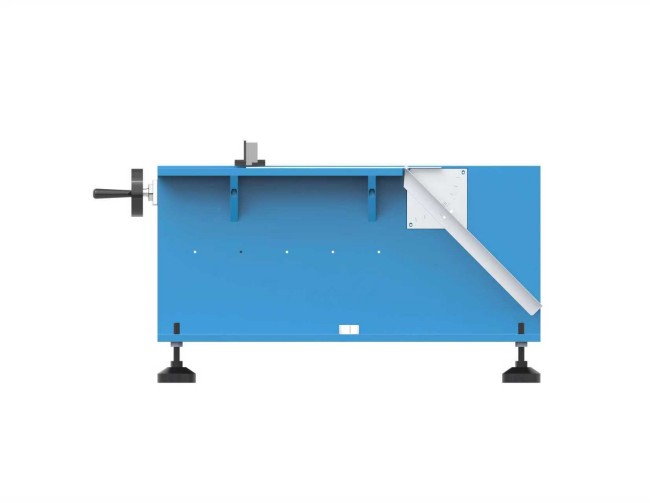

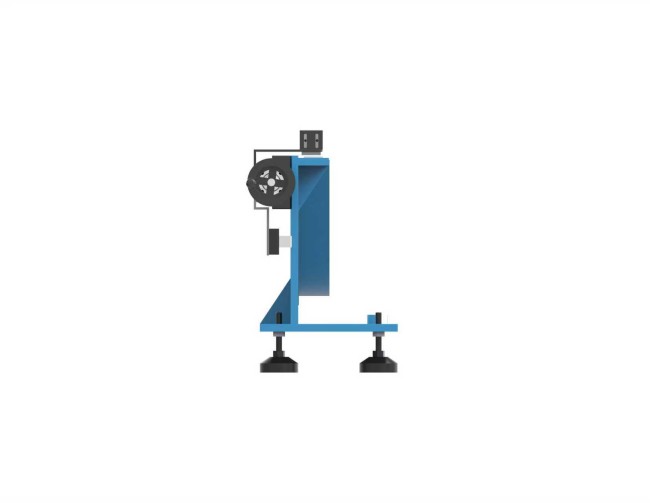

面料刚软度测试仪是测试织物抗弯曲性能的仪器包括弯折支架刻度尺等可测量织物的弯曲高度弯曲刚度及弯曲模量

测试原理：

基于斜面悬臂法该方法模拟织物在实际受力下的弯曲行为:

将矩形试样(如25mmx250mm)平铺于可调角度斜面41.5°至45°一端固定为悬臂梁

推动试样使其自由端缓慢下弯当接触红外检测斜面时仪器自动记录伸出长度L

通过抗弯长度c≈L/2和弯曲刚度G=m·c³.10^-3m为面密度计算硬挺度值越大表明材料越不易弯曲

执行标准：

GB/T 18318.1-2009 《纺织品弯曲性能的测定 部分  斜面法》

‌ZB W04003‌-87《织物硬挺度试验方法 斜面悬臂法》

ISO9073-7 ASTM D1388等

基本参数：

1‌斜面控制系统‌

‌角度可调范围‌：41.5°43.5°45°

‌

2‌力学加载模块

‌压板钢尺质量‌：250g±10g

‌压板钢尺宽度‌：25±1mm

‌测试行程‌：0~200mm

三操作步骤

1按相应标准GB/T4669或GB/T24218.1测定和计算试样的单位面积质量

2调节仪器的水平将试样放在平台上,试样的一端与平台的前缘重合将钢尺放在试样上,钢尺的零点与平台上的标记D对准以一定的速度向前推动钢尺和试样,使试样伸出平台的前缘,并在其自重下弯曲,直到试样伸出端与斜面接触记录标记D对应的钢尺刻度作为试样的伸出长度

3 重复2对同一试样的另一面进行试验再次重复对试样的另一端的两面进行试验

注:放置仪器要有利于观察钢尺上的零点和试样与斜面的接触,在水平方向保证读数的准确

‌
