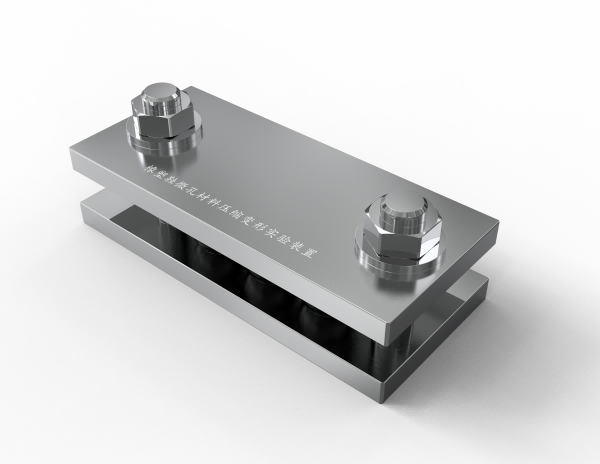

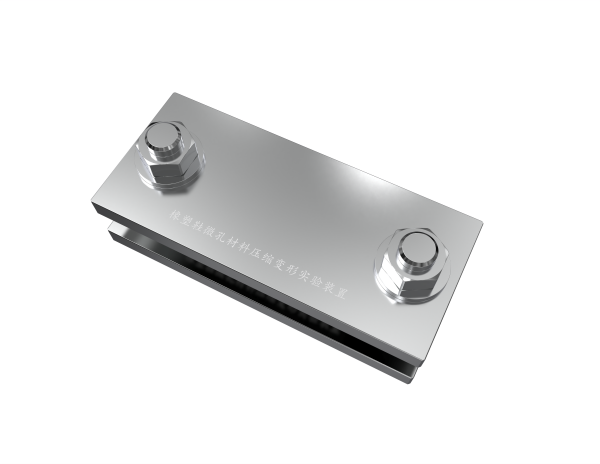

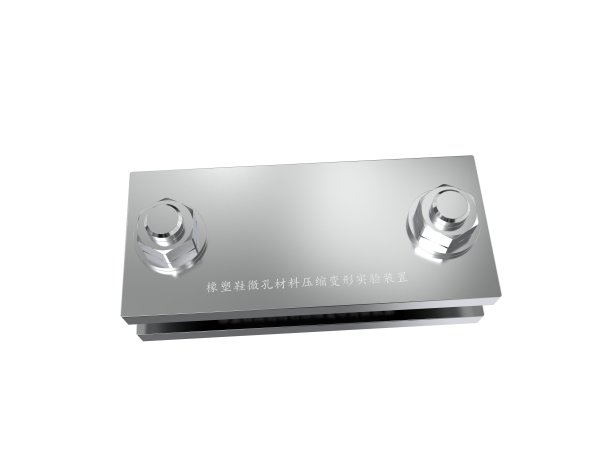

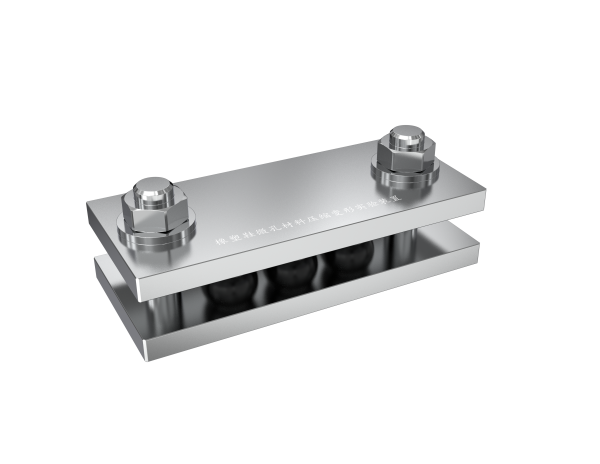

橡塑鞋微孔材料压缩变形实验装置

橡塑鞋微孔材料压缩变形实验装置

一 概述：

试样在完全去除引起压缩变形的外力后,在受力方向上产生的几何尺寸的变化率

原理：

橡塑鞋微孔材料受外力压缩,材料沿受力方向会发生形变当外力去除后,材料仍然不能恢复到原来的几何尺寸本方法将橡塑鞋微孔材料制成标准试样,在压缩夹具上经过一定时间的压缩后,测定其正的变形性能

执行标准：

HG/T 2876-2009《橡塑鞋微孔材料压缩变形试验方法》

二 操作步骤：

1将试样编号,并测量试样的几何尺寸

2试样的长度和宽度用游标卡尺测量,至0.02mm

3试样压缩前后的高度用厚度计测量,至0.01mm

4每个样品的试样不少于三个,同一组试样的高度相差不大于0.1mm

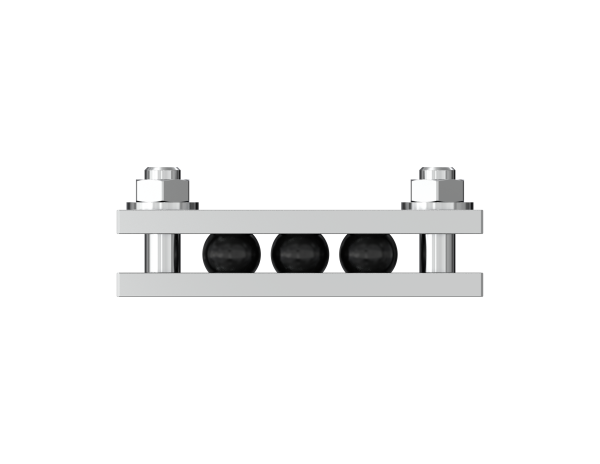

5将试样置于夹具中,拧紧螺帽至环形限位器试样在夹具内应有足够的间距,使试样在压缩时不致相互接触

6压缩时间为72h±2h,到时间取出试样,停放2h,再测量试样恢复后的高度

7压缩变形计算公式：

   K=H₀-H/ H₀

    K：压缩变形,单位为%

H₀：试样试验前的高度,单位为毫米mm

H：试样试验结束经停放后的高度,单位为毫米mm

三 基本参数
