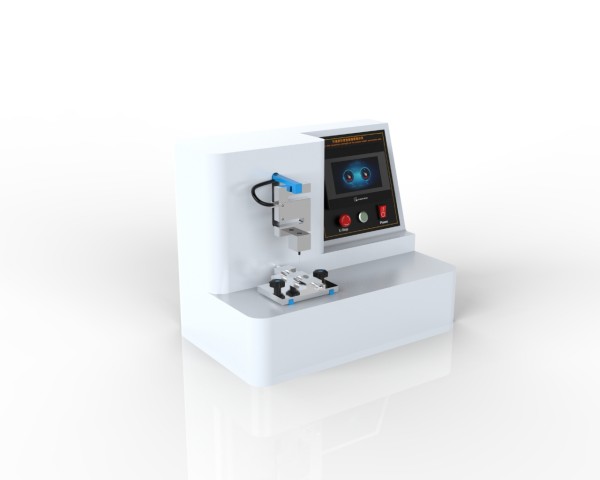

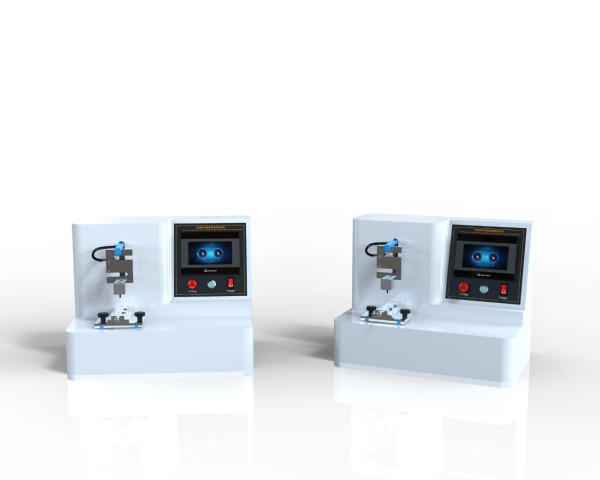

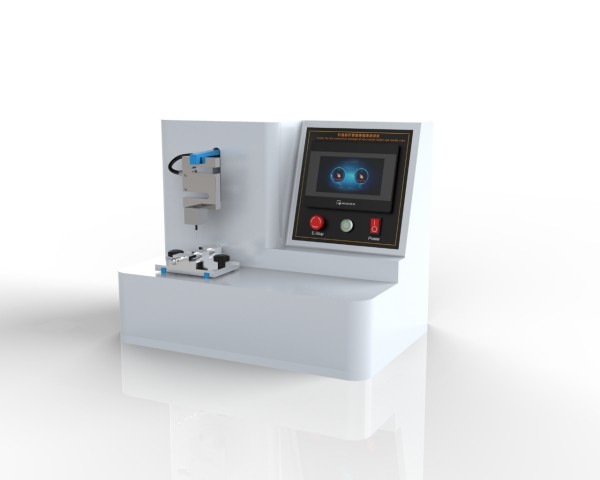

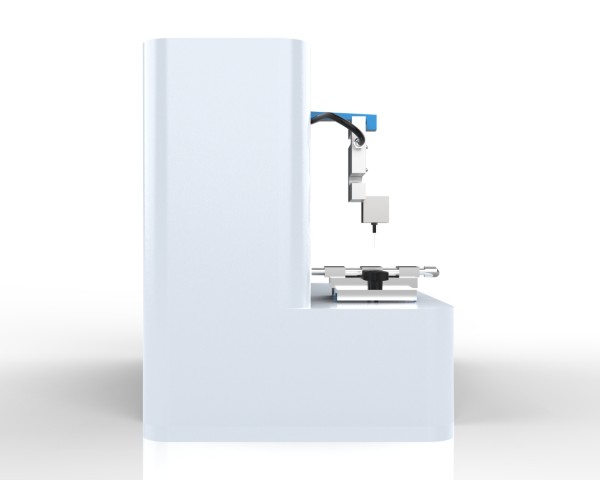

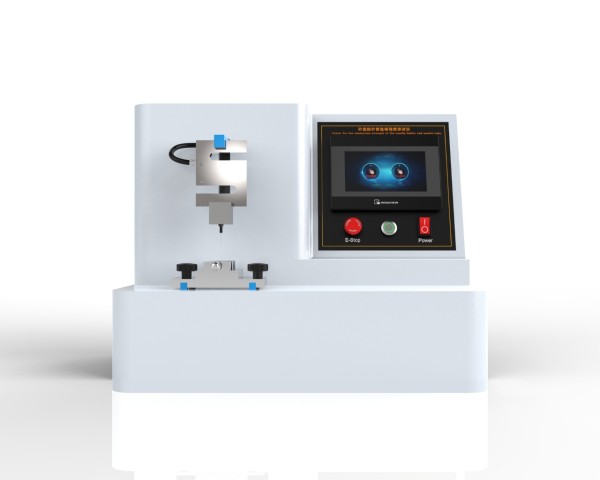

针座和针管连接强度测试仪

针座和针管连接强度测试仪

一核心功能‌力学性能测试‌

通过施加轴向拉力或压力模拟临床使用中针管受拉拔挤压的受力状态检测连接处是否发生松动或分离

‌双模式检测机制‌

‌静态测试‌：按设定力值如10N/20N持续施压判定连接处是否松动

‌动态测试‌：记录拉断力峰值及力-位移曲线分析连接失效临界点

‌智能判读系统‌

内置高精度传感器实时采集数据自动生成力值曲线并标记分离临界点

机载打印机直接输出测试报告

二核心技术参数

控制系统：PLC控制系统

操作界面：彩色7寸威纶通液晶触控显示屏中英文切换

公称规格：根据客户要求

拉力范围：1-50N 精度：±0.05%FS可定制其他量程和精度

拉力速率：0-200mm/min之间

设定时间:1s～60min(客户任意设置)精度：0.2s

拉力起始距离：150mm以上可调

电源：220V50Hz

净重：29.3kg

外形尺寸：500×500×440mm

仪器终身免费依标准：规定升级服务

设备免费保修期为1年

三执行标准及标准化操作流程

测试标准：完全符合YY0450.1-2020标准中相关条款设计制造

附录I(规范性附录)针座和针管连接处强度的测定

1.1 原理

向针管和针座施加连续的拉伸和压缩力检查管-座连接处是否松动

1.2仪器

拉伸试验装置能施加20N的力,准确度为士1%

1.3 试验程序

1.3.1试验前将针在40%~60%相对湿度(22士2)℃的环境下进行2h的状态调节

1.3.2将针管和针座夹持在拉伸试验仪的夹头中依次以100mm/min的速率施加如下拉伸和压缩力各一次:

-10N试验针的公称外径小于06mm

--20N试验针的公称外径大于或等于06mm

1.3.3检查针管和针座的连接处并记录针管是否松动

1.4 试验报告

试验报告应包含以下信息:

a)针的识别

b)针的外径,以毫米表示

c)施加的负载(即10N或20N)

d)针管是否在座处松动

四关键操作规范

‌夹具适配性‌：更换夹具匹配不同针座类型如鲁尔接头螺纹接口

‌校准维护‌：每日测试前用标准砝码校验力值精度误差≤±1%

‌数据有效性‌：仅记录非装夹区域的连接失效数据

五核心应用场景

‌生产质控‌

批量检测符合YY0450.1-2020等标准确保针座抗拉拔力≥22N预灌封注射器或≤15N防脱落安全阈值

‌研发验证‌

对比胶粘热熔等工艺的连接强度优化针座结构设计如卡扣式环抱式评估材料老化温湿度加速试验对连接耐久性的影响

‌医疗安全监管‌

预防临床针管脱落风险降低麻醉针留置针等器械的医疗事故率

六配置清单

主机1台

测试软件1套

说明书1份

合格证1份

保修卡1份

签收单1份

铭牌1块

电源线1根

扳手1套

宣传册若干
