安全气囊发生器-静压及速爆测试系统

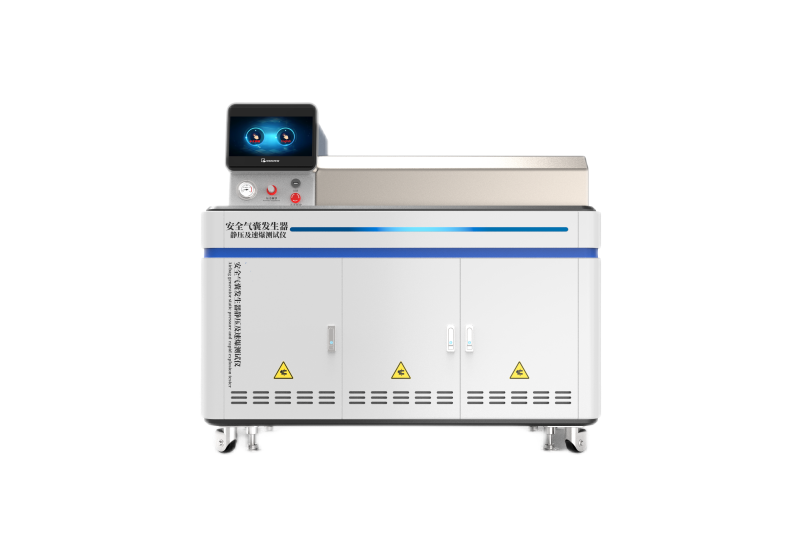

HT-F850安全气囊发生器-静压及速爆测试系统

简述

本设备应用于安全气囊发生器的静压及速爆测试输出压力300MPa对甲方产品性能进行压力检测

设备组成

该设备主要由增压动力单元电气控制单元防护仓等部分组成一体机

参考标准

MAXIMATOR VFT:European Pressure Equipment Directive 97/23/EC

EC Directives: Machinery Directive 2006/42/EC

Annex Ⅱ  GB/T 7932-2003 气动系统通用技术条件

GB/T 3766-2001：液压系统通用技术条件

GB/T 7353-1999   工业自动化仪表盘柜台箱

GB/T19517-2009   电气设备安全技术规范

ISO 9001     设计制造安装和服务的质量体系

技术参数

控制系统：PLC+Windows系统

操作界面：彩色15寸嵌入式工业电脑中英文切换

测试介质：洁净水约40~50L

增压泵：高压气驱液泵G250-2LVE增压比1：530排量3.8mL输出压力80-300MPa

测试驱动爆破运动介质：气

测试模式：全自动控制

压力传感器：0~400MPa4~20mA,±0.5%FS

速爆测试时间≤100ms20~300MPa的升压时间

防护舱参数

发生器防护仓采用双层防护方式防护仓采用8mm碳钢板满焊制作内覆10mm尼龙板用于缓冲同时配备气囊发生器的固定夹具将被测工件夹紧固定防止爆破瞬间抖动冲击防护仓门采用重型铰链和门锁抗冲击强度高同时底部配备集水盘外侧防护门配备安全开关设备增压过程中打开会立即泄压报警如防护门未关闭设备不能启动增压保护操作人员安全

测试设置参数

选择测试模式：静压测试or速爆测试

输入样件产品信息设置工件的测试参数例如：测试压力稳压时间保压时间压降升压台阶等

3按下测试开始按钮自动升压程序开始运行

4在程序控制下设备自动测试并记录试验参数压力-时间曲线测试完成后卸荷阀开启卸压

5生成测试报告保存数据

软件设置

软件设置有异常报警软件具备良好的人机交互功能测试数据可按时间轴形成历史数据在存储数据时可以将工件信息填完一起保存具有数据查询上位机软件能设定工件相关测压参数能对压力-时间试验开始时间结束时间测试工件信息进行记录压力数据可保存为Execl等格式测试报告可插入工件爆破照片由甲方拍照上传

电气参数

可设定工件信息传感器参数

实时显示测试状态对进口及出口的压力-时间进行记录包括升压阶数等

实时报警提醒历史报警查阅

可回看历史数据及历史曲线并生成报告

可手动控制每个阀启停便于设备检修

静压测试功能

设备配备高低压气驱液泵通过比例阀控制输出压力可按设定的升压速率进行静压测试到达设定压力值自动进行稳压保压由静态传感器构成反馈控制实时显示压力曲线实现压力的高精度控制

真空发生器用于抽真空预充保证排气充分

速爆测试功能

设备同时可实现气囊发生器容积≤200mL的快速爆破测试增压后的高压水存储在4L高压容腔内打开快速释放阀对样件进行快速爆破设备出口配备高频动态传感器速爆测试压力采集配备NI高频采集板卡采样频率10KHz快速爆破时间预估100ms以内
