绝缘油介质损耗测试仪

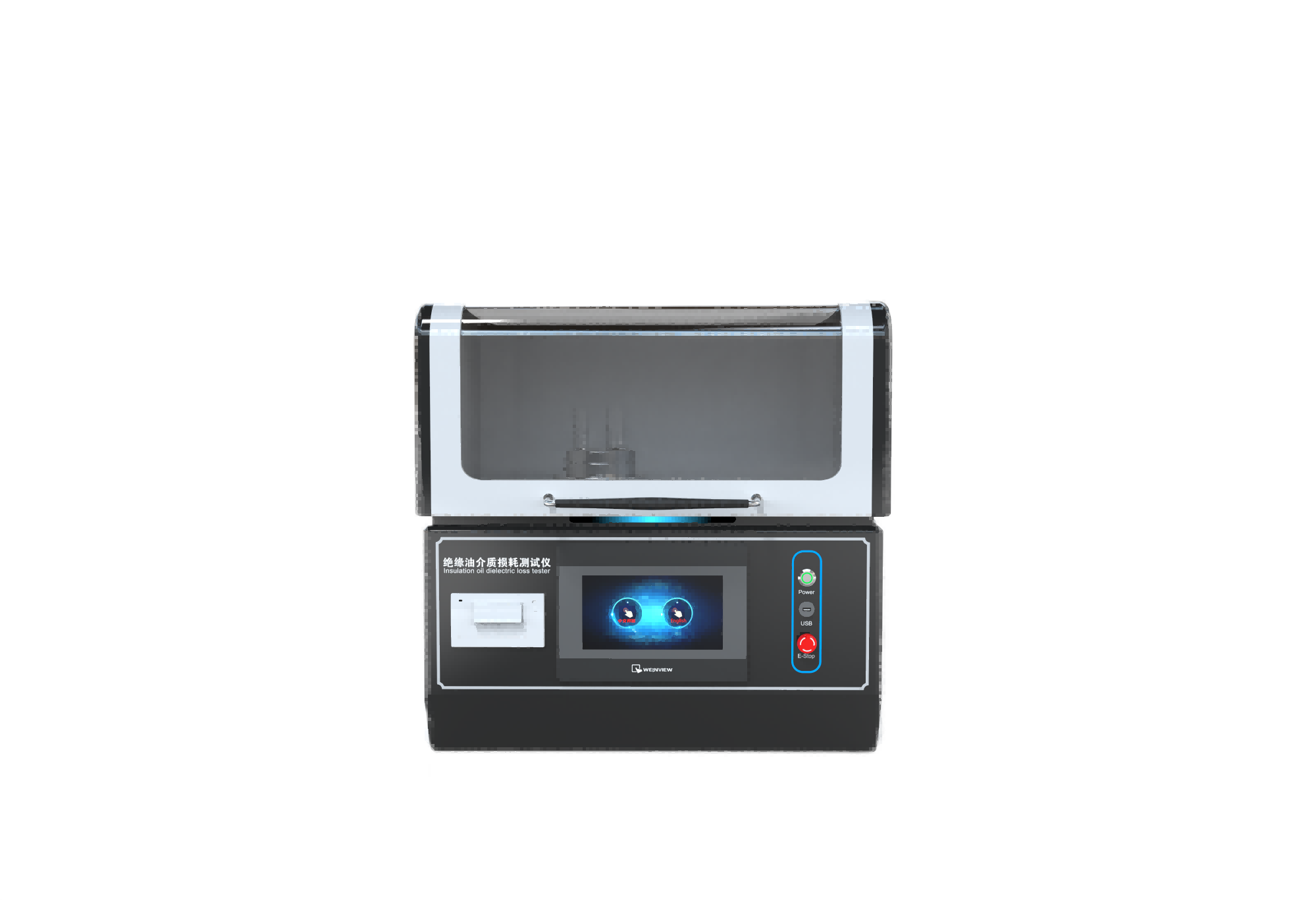

绝缘油介质损耗测试仪 HT-1096

是用于绝缘油等液体绝缘介质的介质损耗角及体积电阻率的高精密仪器一体化结构内部集成了介损油杯温控仪温度传感器介损测试电桥交流试验电源标准电容器高阻计直流高压源等主要部件其中加热部分采用了当前为的高频感应加热方式该加热方式具备油杯与加热体非接触加热均匀速度快控制方便等优点

技术参数

控制系统:PLC

操作界面：彩色7寸触摸屏中英文切换

测 量 范 围： 电容量       5pF～200pF

 相对电容率   1.000～30.000

介质损耗因数 0.00001～100

直流电阻率   2.5 MΩm～20 TΩm

测 量 精 度： 电容量       ±(1%读数+0.5pF)

 相对电容率   ±1%读数

介质损耗因数 ±(1%读数+0.0001)

直流电阻率   ±10%读数

分  辨   率： 电容量       0.01pF

相对电容率   0.001

介质损耗因数 0.00001

测  温 范 围： 0～125℃

温度测量误差： ±0.5℃

交流实验电压： 500～2200V  连续可调频率50Hz

直流试验电压： 0～500V     连续可调

功    　  耗： 100W

外  型 尺 寸：  420mm*380mm*385mm

   重   量：   21Kg

仪器优点

1自动化程度高温升介质损耗测量电阻率测量可一次性完成

2油杯采用符合GB/T5654-2007的三电极结构电极间距离为2mm可以消除杂散电容和漏电对介质损耗测试结果的影响

3仪器采用中频感应加热PID控温算法 这种加热方式具有油杯与加热体非接触加热均匀速度快控制方便等优点使温度严格控制在预设的温度误差范围内

4采用DSP和FFT技术确保数据稳定准确可靠

5内标电容器为SF6充气三点极电容器 该电容器的介质损耗和电容量不受环境温度和湿度的影响使仪器在长期使用后仍能保证精度

6大屏幕彩色触摸屏中文操作菜单方便与人沟通操作简单明了一目了然

7有开盖切断高压油杯高低压电极短路等温馨提示确保操作人员的人身和设备的正常运行

8自带实时时钟可将测试日期和时间与测试结果一起保存显示和打印 设备可显示环境温度实时检测测试环境

9自动存储测量数据绝缘油介质损耗测试仪可存储100组测量数据

10空电极杯校准功能 绝缘油介质损耗测试仪测量空电极杯的电容和介质损耗因数以判断空电极杯的清洁和装配状态绝缘油介质损耗测试仪自动保存校准数据方便准确计算相对介电常数和直流电阻率
