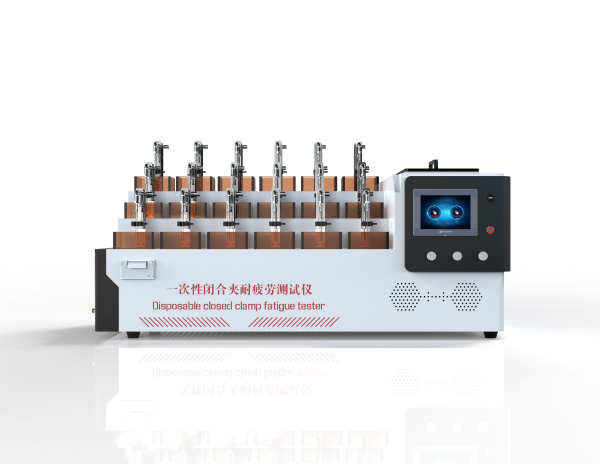

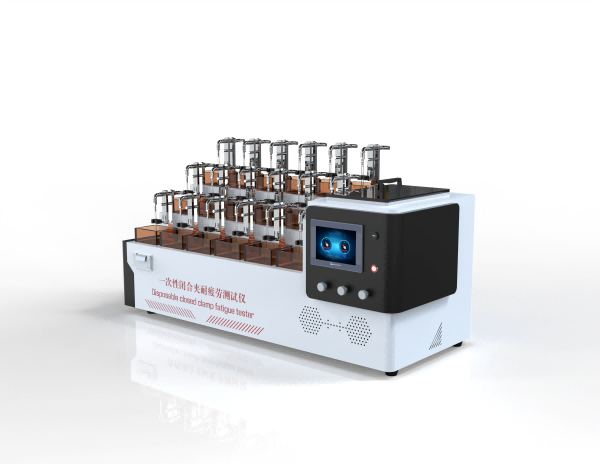

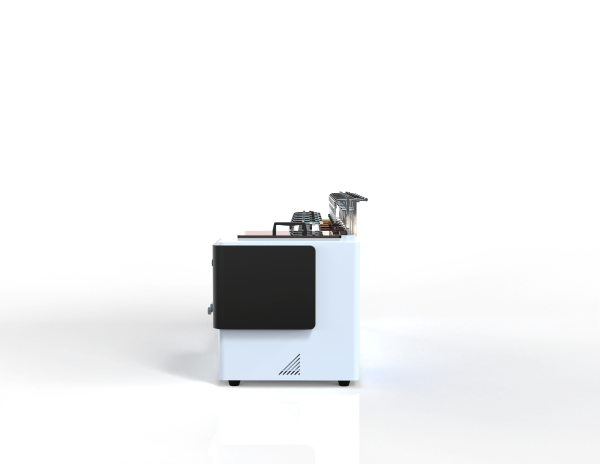

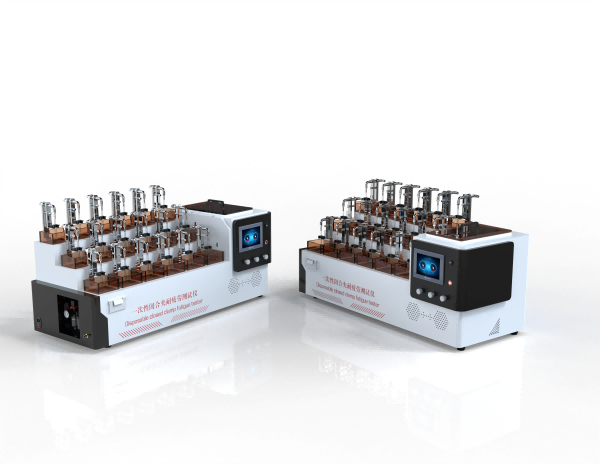

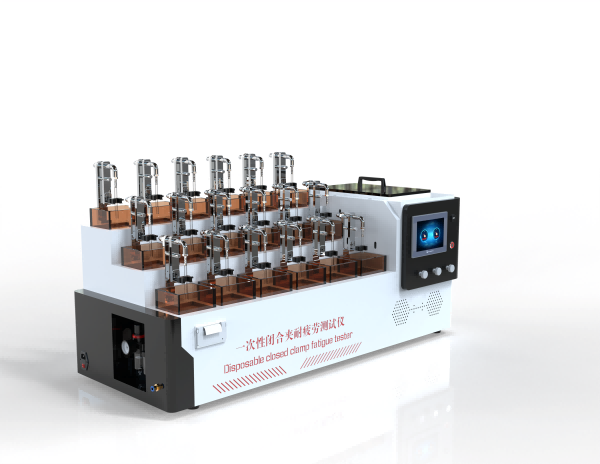

一次性闭合夹耐疲劳测试仪

一次性闭合夹耐疲劳测试仪

技术参数

一力学性能参数

‌压力范围‌

‌测试范围‌：0–100 kPa精度±0.5%FS可扩展至其他量程

‌精度‌：≤ ±0.5% 满量程FS

‌控制方式‌：通过调压装置稳定压力例如54–56 kPa

‌时间控制‌

‌设置范围‌：0–99小时支持自定义时长

‌计时精度‌：误差≤±1秒触摸屏显示

二机械结构参数

‌工位配置‌

‌标准工位‌：18工位独立控制

‌工位独立性‌：每个工位独立监测压力与失效状态

‌气源系统‌

‌气源压力‌：0.4–0.9 MPa需用户自备

‌接口规格‌：Φ6mm聚氨酯管

 三智能化控制

‌操作界面‌

‌显示屏‌：7寸彩色触摸屏支持中英文切换

‌功能控制‌：一键设置压力时间及测试模式

控制系统：PLC

‌数据管理‌

‌输出接口‌：USB和内置打印机

‌实时监测‌：记录压力-时间曲线及异常报警如泄漏或破裂

四物理规格

‌参数‌‌指标‌

外形尺寸：1350-600-680mm

‌电源‌ AC 220V ±10% / 50Hz

‌整机功率‌ ≤ 70 W

‌净重‌ 15–20 kg 14

五符合标准与安全特性

‌标准‌：YY/T1906-2023‌

‌安全防护‌：压自动停机漏电保护及三色报警灯

‌环境要求‌：测试环境需避免高温潮湿建议温度<23℃湿度<80% RH

试验步骤

抽取水进入设备

设备通过调压装置使输出水压稳定在50kpa以上以满足《YY/T1906-2023一次性使用无菌闭合夹》中5.10耐疲劳性能要求

按系统精度设置合适余量例如若系统精度为士1kpa那就以55Kpa为基准使压力维持在54-56Kpa范围内

工装需要包含触摸屏显示测试时间测试通过测试NG等提示需要可以设置测试条件如水压测试时间等

工装需要储存测试记录

每个通道单独控制例如1号通道夹子测试失败则停止输出水流并提示测试NG

设备整体气密性

设备需要能判断测试失败的情况

配置清单

一次性组织闭合夹生物结扎夹数量若干

说明书

合格证

保修卡

签收单

铭牌

电源线

扳手

宣传册
