集尿袋加载泄漏测试仪

集尿袋加载泄漏测试仪

‌一核心功能与原理‌

‌‌原理‌：

‌静态加载‌：向集尿袋填充液体如生理盐水施加‌200N±10N‌垂直压力硬平板保压60秒后检查泄漏痕迹

‌动态加载‌：模拟反复挤压如1000次循环监测长期使用下的密封失效风险

‌泄漏判定‌：通过目视检查吸水材料染色或高精度称重量化泄漏量

‌空载泄漏测试‌

对未充液集尿袋施加气压浸水观察气泡或监测压力衰减验证无负载密封性

‌二关键技术配置‌

‌三执行标准及标准化操作流程

符合标准：集尿袋加载泄漏测试仪完全符合GB-T17257.2 “集尿袋”标准中相关条款设计制造‌

6.3加载泄漏检验

6.3.1 要求

将贮尿袋充人有色水后,放在两平行平板之间,然后对平行板施加压力目测检查贮尿袋的泄漏情况

6.3.2 试剂

6.3.2.1 有色水

6.3.2.2 吸水材料:白色吸水材料

6.3.3 设备

6.3.3.1 量筒

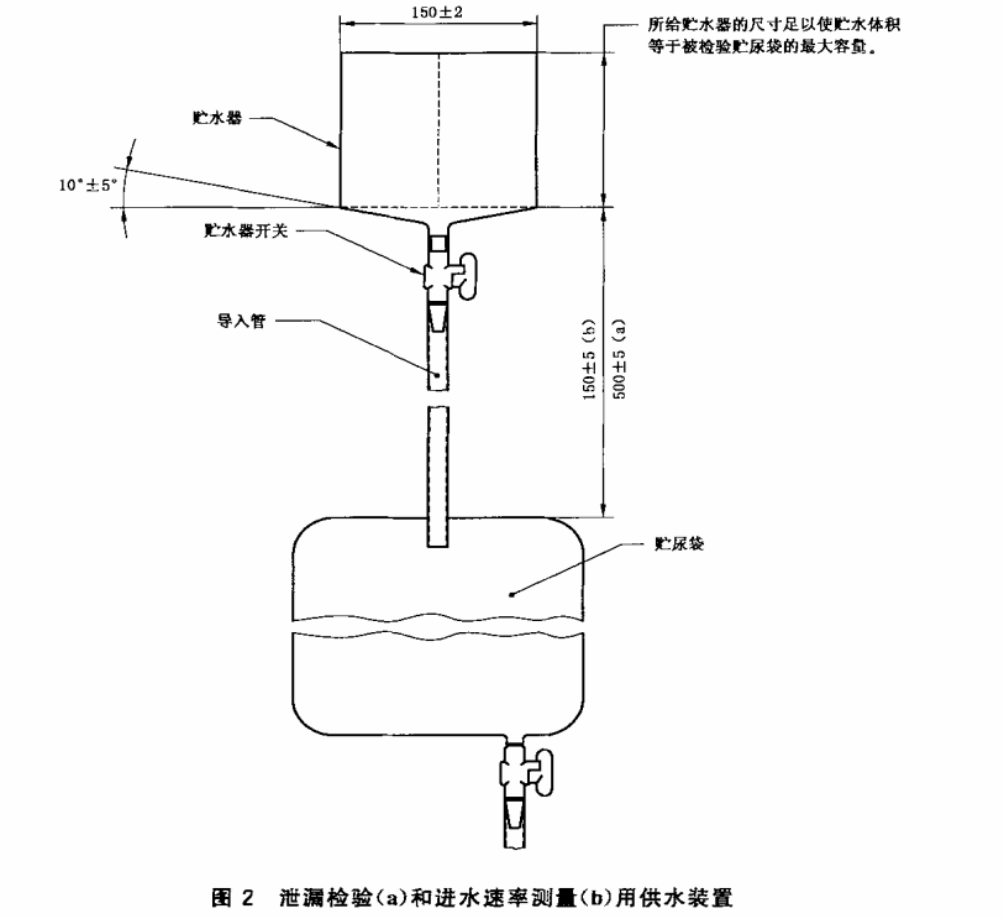

6.3.3.2供水装置:其安装和尺寸如图2示

6.3.3.3硬平板:其长宽应大于贮尿袋

6.3.3.4限位器:允许平板在垂直方向自由运动,同时,水平误差≤士5°

6.3.3.5载荷:作用在贮尿袋上,方向向下,质量为200N±10 N

6.3.3.6 秒表或类似的计时装置

6.3.4 步骤

6.3.4.1 将有色水(6.3.2.1)加人贮尿袋

6.3.4.2密封导人管如果有通气口,应将其密封

6.3.4.3将吸水材料平放在硬平板上再将贮尿袋平放在吸水材料上

6.3.4.4 放硬平板(6.3.3.3)在贮尿袋上部,限位器(6.3.3.4)限位,并向硬平板上逐渐施加压力,施加在贮尿袋上的合力应为200N±10N

6.3.4.5 作用在贮尿袋上的力至少保持1min,但不要长于1min10s卸载后目测检查贮尿袋和白色吸水材料有无泄漏痕迹如果有痕迹则认为该贮尿袋有泄漏

6.3.5 检验报告

检验报告包括第7章列出的信息,和叙述贮尿袋是否有泄漏如果有泄漏,标明泄漏情况和具体位置

‌四核心应用场景‌

‌生产质控‌：批量验证集尿袋密封性预防临床泄漏事故

‌研发优化‌：对比材料如PVC/TPU抗压性能改进接缝工艺

‌合规‌：满足‌GB/T 17257.2-2009‌‌YY/T 0321.1-2020‌强制检测要求

五配置清单

主机1台

测试软件1套

说明书1份

合格证1份

保修卡1份

签收单1份

铭牌1块

电源线1根

扳手1套

宣传册若干

直径8mm液满出口管长度3米

止水开关2个
