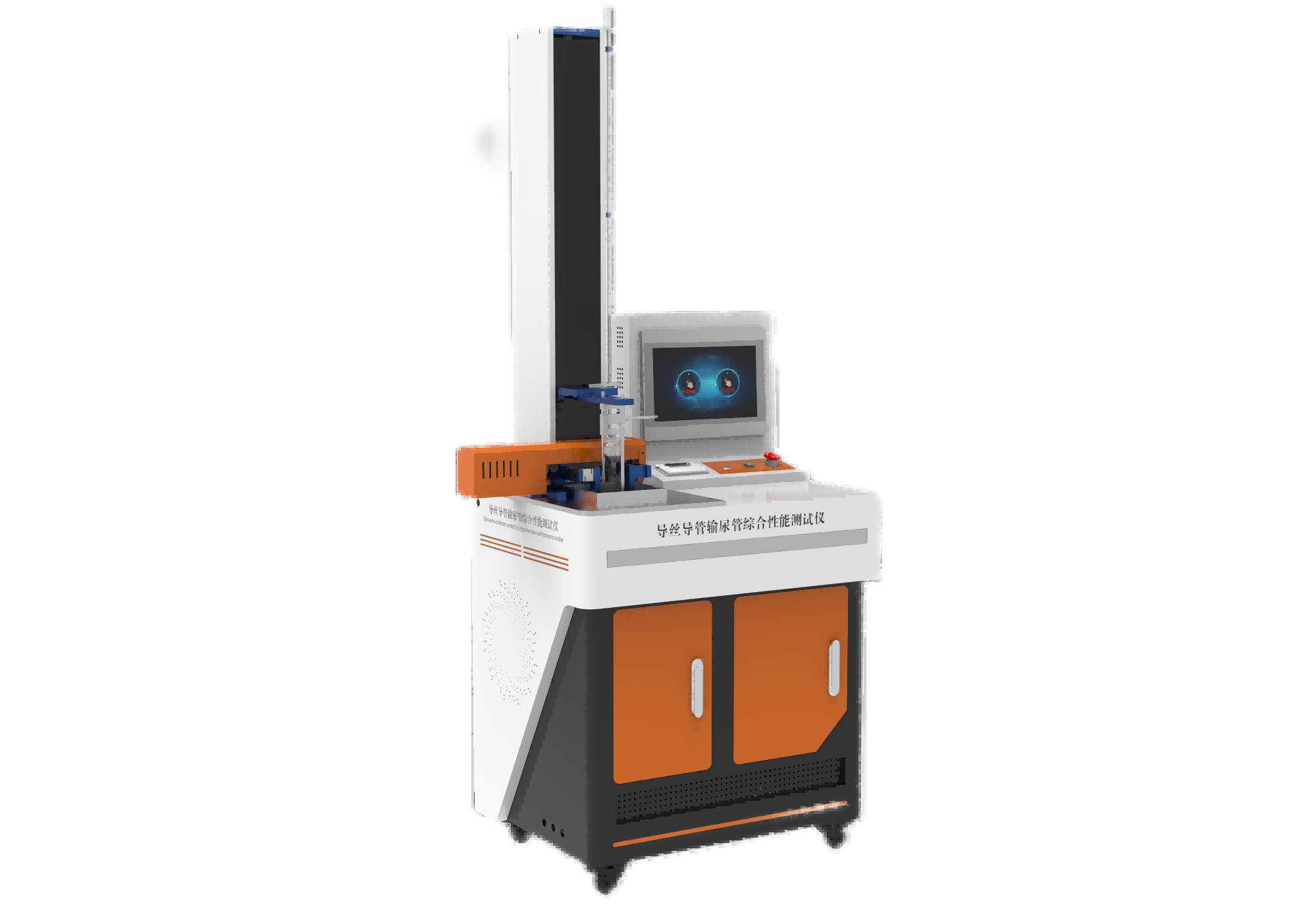

高配版导丝输尿管摩擦力综合性测试仪

一夹具要求

1.水下导管导丝摩擦力夹具参考YY/T 1898-2024标准 附录B

①形式

矩形硅胶片一对固定在夹头上相对夹持

②图示/尺寸要求

厚度5±0.2mm宽度15±0.3mm长度配合夹持系统

③材料要求

邵氏A硬度为55±10的硅胶片制成表面光滑平整无划痕粗糙度Ra为0.6±0.2μm

④夹持状态示意图

③材料要求

聚四氟乙烯PTFE或聚甲醛树脂POM材料制成表面光滑无毛刺

④夹持状态示意图

3.输尿管支架动态摩擦力夹具参考YY/T 0872-2013  6.5.3标准

①形式

硅胶试验圈及固定试验圈的刚性固定件依据产品尺寸变化夹具尺寸共6套

②图示/尺寸要求

试验圈为厚度为1.0mm±0.05mm直径为15mm的圆片中央有一个直径为D1的孔

D1为产品直径共6种分别为1.57mm1.67mm1.83mm2.00mm2.17mm2.33mm2.67mm

试验圈固定件为夹持试验圈的刚性件中间有直径比试验圈的孔径D1约大3mm的调节孔

两块刚性件将试验圈固定二者圆孔同心刚性件固定在设备上

参考下图：

③材料要求

试验圈由邵氏A硬度为55的硅橡胶制成

试验圈固定件由304不锈钢等刚性件制成外侧固定孔结合设备部件

④夹持状态示意图

三整机功能描述

功能1：测试导管或导丝产品表面摩擦力在产品表面加0-20N的定夹持力循环拉伸若干次取各次的拉伸力值曲线可观察产品表面摩擦力数值变化计算摩擦系数

功能2：测试其他产品在水浴状态下的拉伸力配合其他工装无需提供夹持例如下文提到的输尿管支架固定强度配合喇叭口工装水浴状态下测试输尿管支架动态摩擦力配合带孔硅胶片水浴状态下拉动支架测试

四测试方法参考标准

设备应符合下列标准的要求

YY/T 1898-2024 血管内导管导丝 亲水性涂层牢固度试验方法

附录B 摩擦力测试法

YY/T 0872-2013 输尿管支架试验方法

6.2固定强度

6.5动态摩擦力

装机售后

1.设备供应商负责装机调试校准提供使用说明确保机器正常运转

2.设备整机保修期一年以上

3.设备易耗品传感器夹具等应提供配套的定制或采购渠道
