成鞋动态行走仿真试验机

成鞋动态行走仿真试验机

成鞋动态行走仿真试验机

一 仪器介绍

设备优势：

1采用7寸多彩液晶触控屏中英文菜单显示

2PLC编程控制可实时打印数据具有紧急停机按钮声光报警

3仪器开鞋楦行走架高度模仿人在走路跑步形态

测试原理：

   将成品鞋穿戴上仪器鞋楦上通过凸轮连杆机构模仿人在正常行走且可以重复模仿人行走的状态

二 仪器参数

测试仪器：

1 鞋楦行走架  ：穿戴成品鞋的支架固定好的测试的尺寸鞋楦

2 往复凸轮机构：驱动鞋楦架模仿行走的机构

技术参数：

测试速度：0~60次/min

往复次数：0-999999  可设置

测试鞋码：25~45码

荷载：750N

摩擦介质：木板  可根据客户要求定制

控制方式：触摸屏

整机功耗：1200W

外形尺寸约：970*560*1600mm

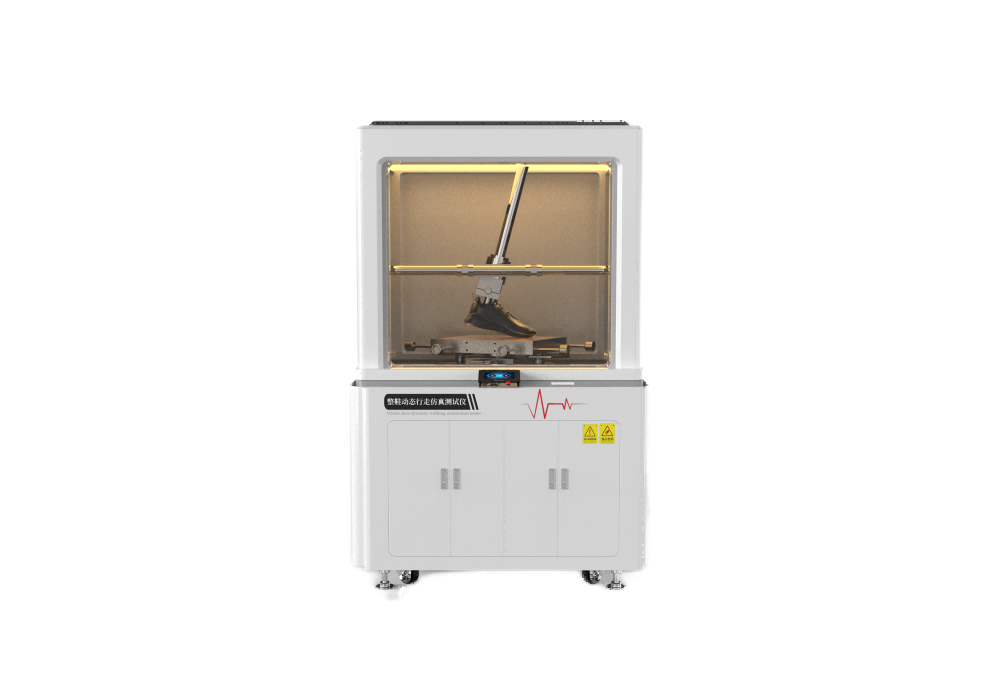

设备示意图

本试验仪器有重复往复机构模仿行走机构配套鞋楦等组成

基本配置：

主机   一台

标准鞋楦一套

电源线 一根

说明书 一本

合格证 一个

保修卡 一个

铭牌   一个
