纤维增强塑料密度和相对密度试验仪

纤维增强塑料密度和相对密度试验仪

执行标准

GB/T1463ASTM D792 纤维增强塑料密度和相对密度的测定方法

技术数据：

包括浮力法及几何法两种试验方法

浮力法：适用于吸湿性弱的材料(不因吸湿而影响浮力测量精度的材料)

几何法：适用于吸湿性强的材料

定义：

密度：单位体积材料在t℃时的质量称为t℃时的密度

相对密度：一定体积材料的质量与同温度等体积的质量之比也可定义为一定物质的密度与同样条件下另外物的密度之比

国标步骤

方法一：浮力法

设备：天平0.001~0.0001g 支架 容器盛水用 金属吊丝＞0.125mm

试样准备：使用蒸馏水或去离子水通过煮沸和冷却充分除去气泡

试样可为尺寸适中和任何形状体积不小于1cm表面和边应光滑通常试样的质量为1~5g

步骤：

1 在空气中称试样的质量m1和金属吊丝的质量m3至0.001~0.0001g

2 记录容器中水的温度23±2℃

3 将金属吊丝悬挂着试样全部浸入容器的水中排除气泡尽快称水中试样的质量m2(以减少试样吸收水)至0.001~0.0001g

4 计算：ρt＝(m1×ρw)/(m1＋m3－m2)

方法二：几何法

设备：天平：0.001g 游标卡尺0.01mm

试样准备：制取具有规则几何形状的试样称其重量用测量的试样尺寸计算试样的体积

试样的质量除以试样的体积即为试样的密度

使用蒸馏水或去离子水通过煮沸和冷却充分除去气泡

试样应为规则几何体如长方体或圆柱体其中一边不小于4mm试样的体积必大于10cm3

计算：ρt＝m/V 相对密度：dr＝ρt/ρr

标准做法：

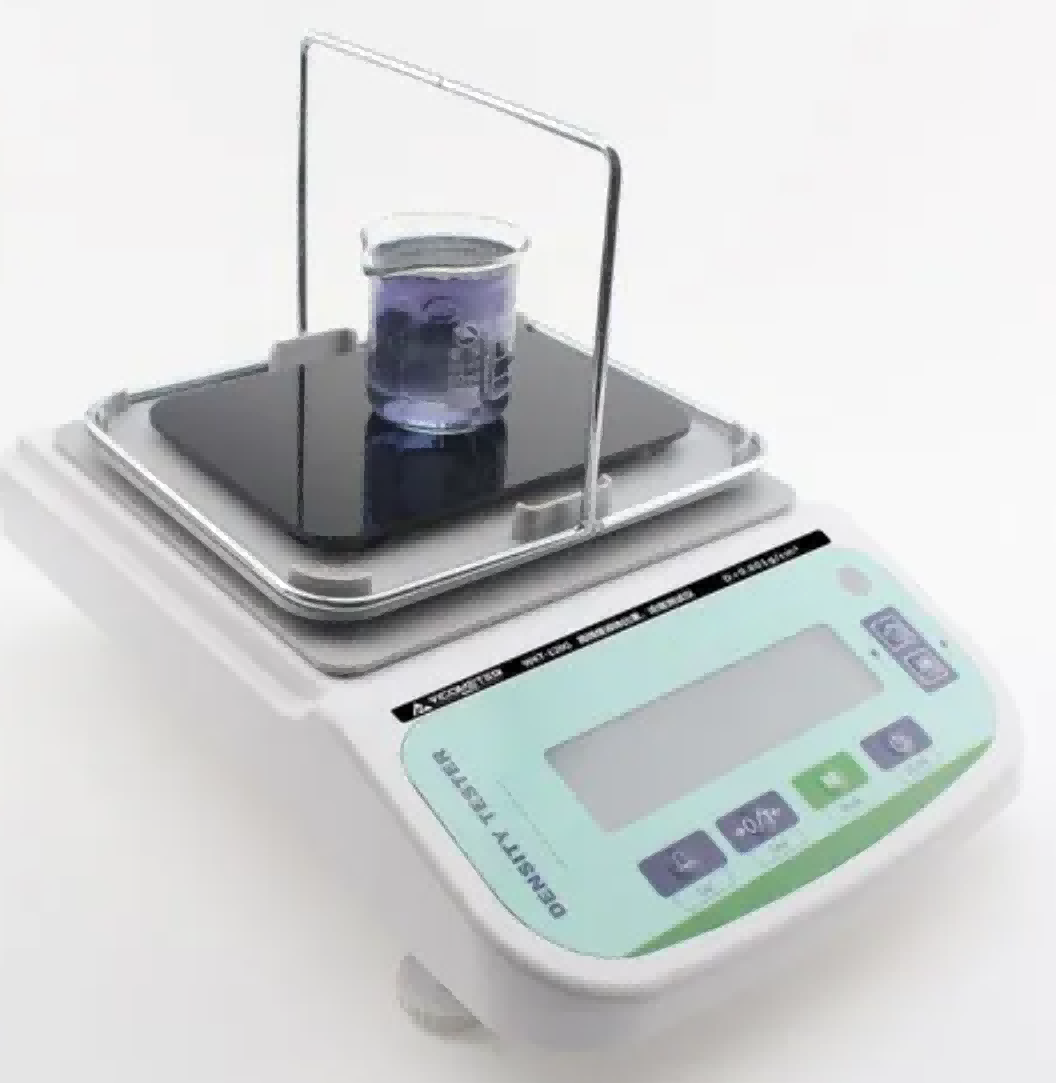

设备：比重计MZ-A150夹子干燥箱干燥器设定温度补偿

步骤：

1 将试样放入干燥箱中烘干后在干燥器中冷却至室温

2 将试样放置于测量台上待稳定后按memory键屏幕上方会显示R1则

表示已记录试样的空气中重量m1.

3 用夹子将样品轻轻的放入水中吊篮上期间可轻微摇晃消除附着在样品上的

气泡待稳定后秤量得m2直接显示试样的密度

计算公式如下： D=m1×ρ水/m1－m2

m1----试样在空气中的重量 m2----试样在水中的重量
