简要描述：本设备是国家检验生产厂家产品性能的高效检测设备。由可编程控制器，触摸屏，力值传感器，传动装置，机载打印机等组成，提供中英文菜单显示，设定了人机对话各项参数自动运行测试模式。另增设生产单位，生产批次机打输入，使测试结果更加规范化标准化。信息安全方面采用三级密码，让信息安全可靠。测试操控范围包括：公称规格、管壁、跨度、设定载荷、最大挠度、打印设定、测试、上行、下行、时间、标定等功能设定。另搭配机载打印机，实时显示测试结果及载荷和扰度数据。针对测试结果自动判断，不合格启动自动报警，并由打印机打印出测试数据及结果以供分析。是国家检验生产厂家产品能力的有效检测手段。
详细介绍

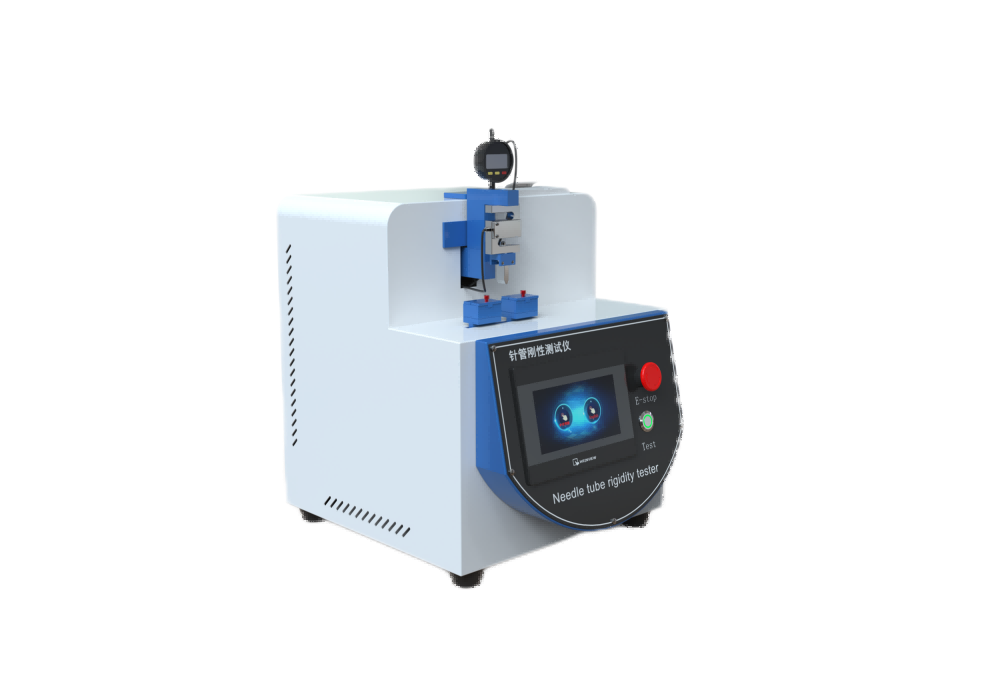

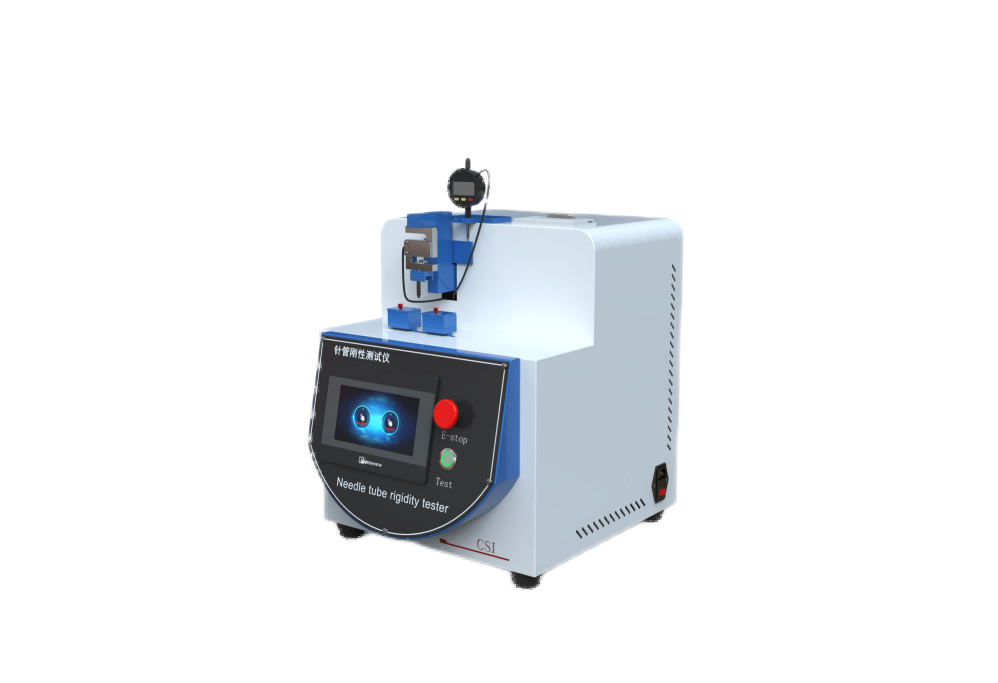

医用针管刚性测试仪/针管挠度测试仪
医用针管刚性测试仪是医疗器械行业用于评估注射针采血针活检针等硬直不锈钢针管抗弯曲性能的核心设备确保其在临床使用中不发生断裂或过度变形以下是其关键要点：
一核心功能与测试原理
力学性能测试
挠度测量：向针管中心点施加径向弯曲力0–100N,精度±0.05%FS,以1mm/min速率加载测量极限挠度值精度±0.001mm
全自动跨距调整：根据不同针管规格0.2–3.4mm全自动设定支撑跨度5–50mm如0.6mm针管跨距为12.5mm
多壁厚兼容：支持正常壁薄壁薄壁针管的分类测试
智能化控制
控制系统：PLC
7寸彩色触摸屏操作中英文切换内置自动判定程序数据存储与打印功能支持多组测试结果导出如13次/批
打印机：嵌入式微型热敏打印机含打印纸
二执行标准与技术参数
国内外标准
标准：GB/T 18457-2024刚性试验方法GB 15811-2016一次性无菌注射针
国际标准：ISO 9626-2016不锈钢针管要求,YY/T 1698-2020人类体外辅助生殖技术用医疗器械辅助生殖穿刺取卵针
以上标准列举不齐全可联系我们销售
关键参数要求
项目 | 范围 | 精度 |
施力范围 | 0–100N,分辨率±0.001N | ±0.05%FS |
挠度测量 | 0–25.5mm千分表 | ±0.001mm |
全自动跨距调节 | 0–50mm全自动调节11种规格 | ±0.01mm |
加载速率 | 1mm/min | ±0.1mm/min |
电源 | 220V,50HZ | / |
外形尺寸 | 400*400*470mm | 参考 |
三应用场景与设备选型
行业应用
生产企业：出厂批次检测如预灌封注射针留置针
质检机构：CMA/CNAS实验室年检测量10万次
医质控：入场耗材复验预防针管弯曲断裂风险
设备选型建议
精度要求：力值传感器精度需≤±0.01N挠度分辨率0.001mm
兼容性：支持全规格针管0.18–3.4mm及多壁厚类型
进口替代：Instron
四测试流程与注意事项
标准化流程
步骤1：针管垂直固定于夹具中心线与施力推杆对齐
步骤2：以1mm/min速率加载至设定力值如10N记录实时挠度
步骤3：对比标准限值如0.6mm针管挠度≤0.40mm
质控要点
定期校准传感器避免环境温湿度干扰建议5–40℃湿度≤80%
针对不同针管类型定制夹具如活检针需特殊夹持结构
五结
医用针管刚性测试仪通过高精度力学模拟保障针管临床使用的安全性与可靠性选型需聚焦精度兼容性如薄壁针检测能力和智能化水平自动判定/报告生成国产设备已逐步替代进口实际操作中需严格遵循GB/T 18457-2024的跨距与载荷设定确保“零断裂”风险
配置清单
主机1台
测试软件1套
说明书1本
电源线1根
合格证1份
保修卡1份
宣传册1份
铭牌1块
