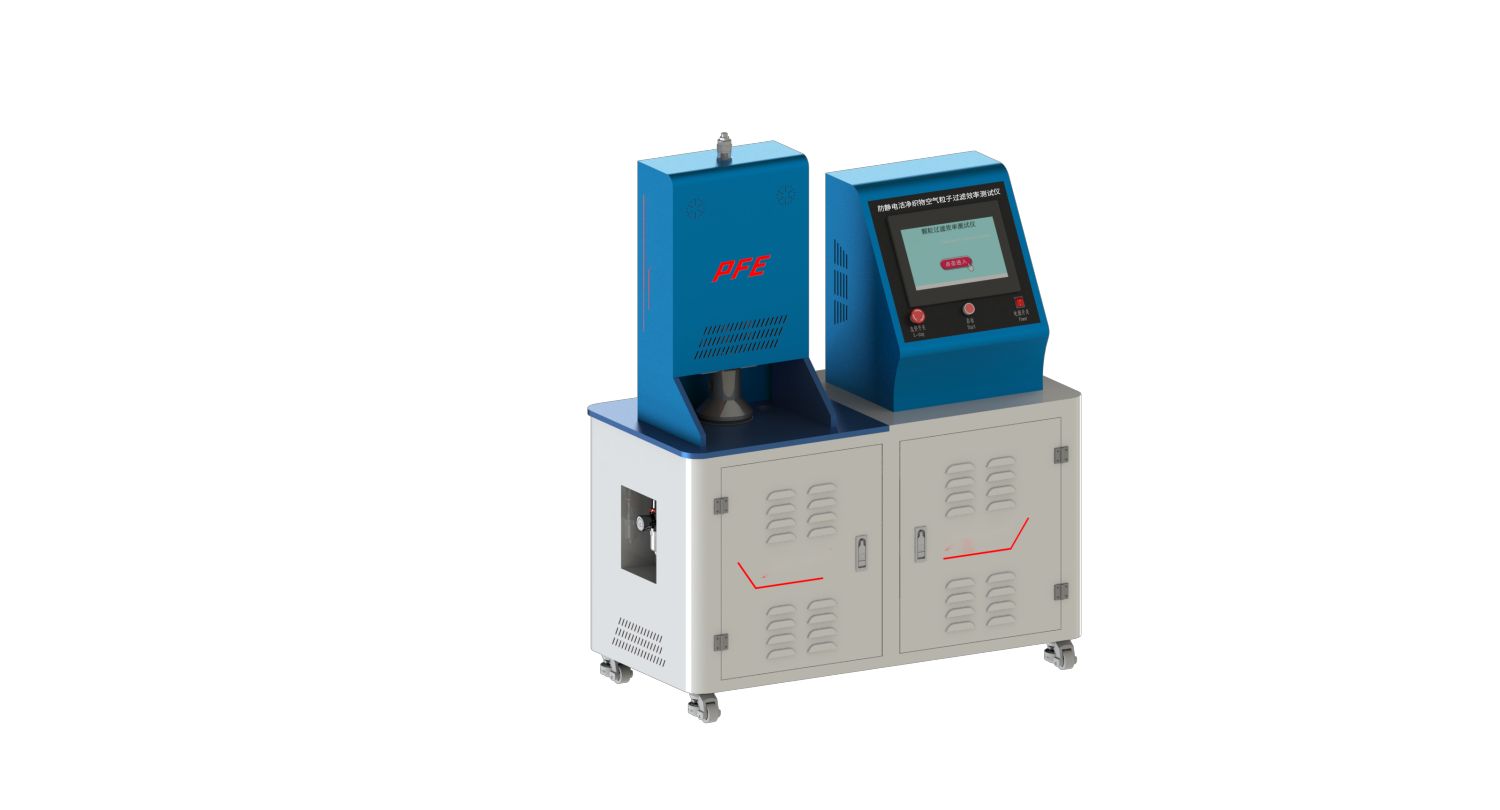

防静电洁净织物空气粒子过滤效率测试仪

防静电洁净织物空气粒子过滤效率测试仪

测试原理

将样品夹在固定装置上,通过真空泵垂直于样品抽取空气,使规定大小的微粒在一定浓度和压力下通过试样,用尘埃粒子计数器分别测量试样两端空间的粒子个数,根据结果计算过滤效率

适用标准
GB/T24249--2009

技术参数

控制系统：PLC

操作界面：彩色7寸触摸屏中英文切换至少二种语言

上下夹具：铝合金材料制作测试口径250mm
采用气溶胶发生器产生出连续稳定的气溶胶粒子加注溶液方便
采用高精度尘埃粒子计数器,可测粒径范围0.3um~10um,流量2.83L/min
全程颗粒物防泄漏设计保护实验人员安全
气溶胶发生器1套：盐性颗粒物气溶胶发生器

配有气溶胶颗粒物静电荷中和装置和加热系统
气动夹具并配有保护装置使用安全方便
配置玻璃转子流量计真空泵激光尘埃粒子计数器
过滤效率检测范围：0-99.999%

高精度压差传感器：测量范围0Pa-500Pa,精度土5%:
过滤效率检测流量计范围10-150L/min精度2.5级
过滤效率采样频率：1-9999次/min可任意设置
过滤效率颗粒物浓度：20-30mg/m3计数中位径：盐颗粒物0.075±0.02μm粒度分布几何标准偏差：盐颗粒物≤1.86动态检测范围0.001-100 mg/m3精度1%
仪器准确度等级精度等级：1级
控制系统：计算机控制试验过程自动采集数据配置电脑和测试软件
自动测试气体浓度自动计算过滤效率可保存输出查询打印测试数据
电源： AC220V  50Hz

测试方法

1样品尺寸不得小于样品夹具的尺寸

2将样品反面朝上放在样品夹具中,并夹繁

3启动设备使其空态运行,调节试验空气流量以控制样品上下游的压差,要求压差为98Pa士2Pa.

 4通过尘埃粒子计数器检测上试验空气的洁净度,要求符合ISO14644-1:1999中5级的要求

5启动气溶胶发生器产生0.5pm或1rm单分散气溶胶粒子,即雾化悬浮于净水中的PSL 粒子,然后进行喷雾,其中水分由干燥空气吸收

 6粒子通过均流输送管道导人,并通过样品,尘埃粒子计数器分别对上,下游进行检测D.3.7 调节喷雾装置,以控制进人管段内的粒子浓度控制上游的粒子为每分钟4000个~10 000个

7 当有情况符合上述要求时,开始对样品上下游进行粒子采样记录在样品的上下游各取10次样,每次采样时间1min,计算其平均每分钟的粒子个数
