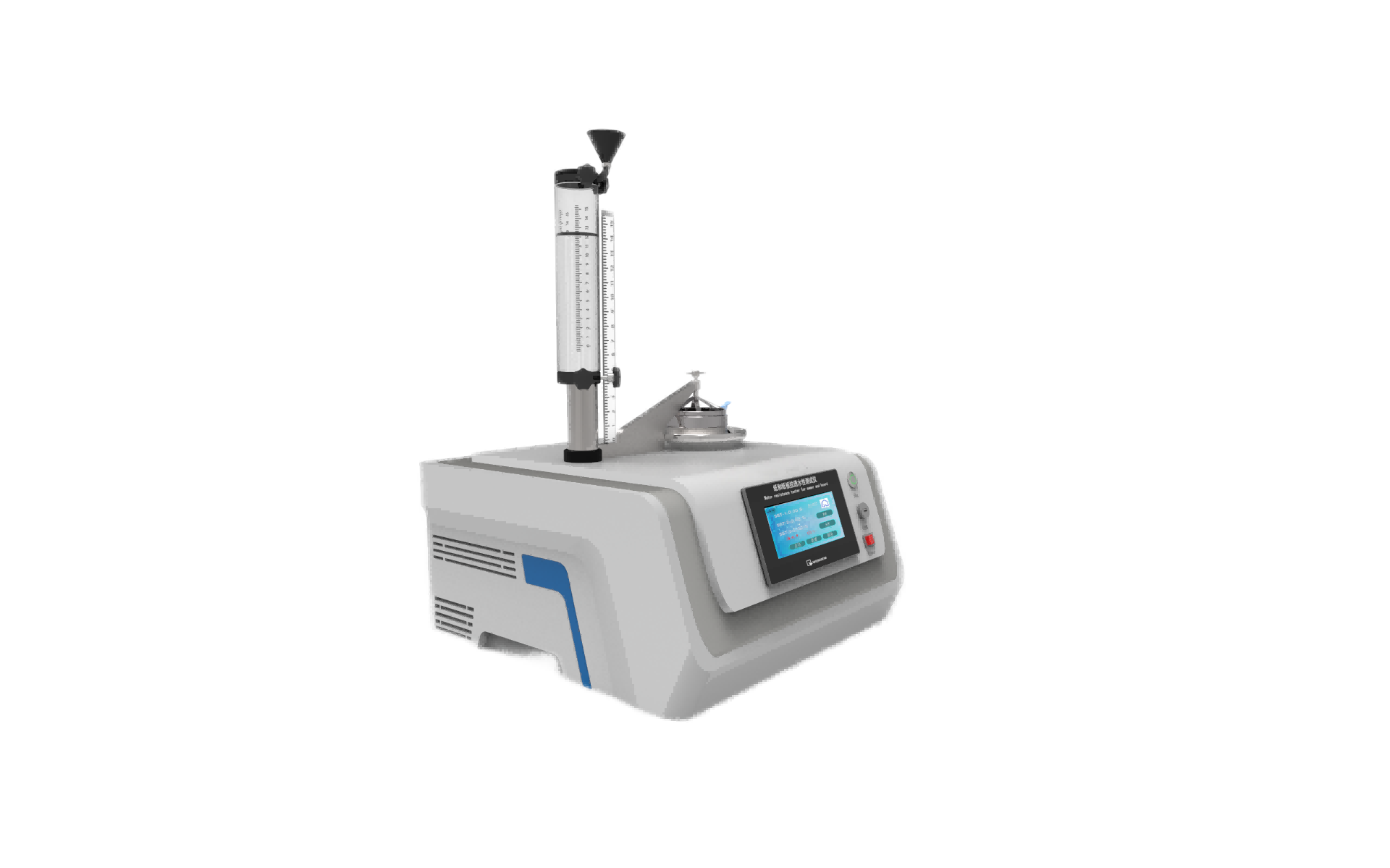

纸和纸板抗透水性测试仪

纸和纸板抗透水性测试仪

一用途

本仪器规定了纸和纸板抗透水性的测定方法本仪器适用于利用浆内施胶表面施胶涂布复合防水层或任何其他方法使之具有防水或抗水性 能的纸和纸板本方法不适用于瓦楞纸板

二工作原理

对纸和纸板进行恒湿恒温处理后在标准环境和水压稳定的条件下测定标准溶液渗透纸和纸板需的时间

三 试验溶液

含有0.1%曙红染料的蒸馏水溶液注：水温很重要应保持在温湿处理的温度范围内

四执行标准

GB/T22897-2008

五技术参数

控制系统：PLC

操作界面：7寸彩色触摸屏

画面：中英文切换

不锈钢圆柱形金属杯内径112.8mm±0.2mm,    外径约170mm, 装有进水阀门和排水阀门

全自动加液功能：采用蠕动泵CP2-DC24S46B230ml230ml/min

测试范围：纸张类产品

试验介质：含有0.1%曙红染料的蒸馏水溶液

试验面积：内径112.8mm100平方毫米

分辨率：0.001kpa

压力传感器范围：0-1500kpa精度0.1%

计时：触摸屏上显示和设置

渗透时间：触摸屏显示和设置参数

试样尺寸：175*175mm厚度不限

试验压力：标准要求500kpa可以做其他压力

金属套环：内径112.8mm±0.2mm,    外径约170mm, 厚约10mm

塑料加液漏斗一套

橡皮垫：两个内径各为112.8mm±0.2mm,    外径约170mm

金属套环固定在金属杯上的方法：将橡皮垫夹于金属套环与金属杯之间保持密封

用电要求：220v50hz

外形尺寸：550*500*1300mm
