粘滑度测定仪

粘滑度测定仪

一测试原理

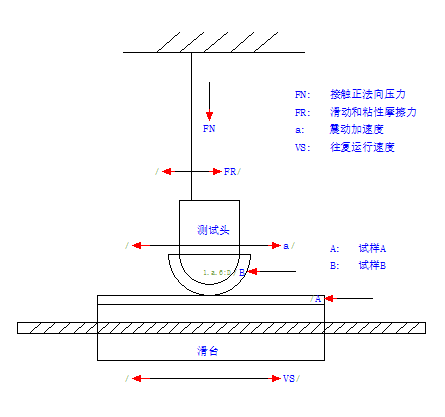

下方滑动平台上固定测试材料A滑动平台相对于固定有测试材料B的弹性元件测试头在附件有测试头几何参数做相对运动载荷由如图Fn方向加载速度由滑动平台确定做往复运动弹性元件测试头的运动特性由测试头测加速度传感器测定即粘滞-滑动过程表明了粘滑现象发生的倾向

二技术指标

速度范围：1 – 150mm/s

接触正法向压力：0-200N±0.05%精度可调节

控制：力和位移

控制系统：PLC触摸屏)+中英文切换

测试系统：Windows电脑＋PLC测试系统

加速度传感器:500mv/g(10g)

控制运动：PLC+Windows系统笔记本1台

涡流传感器：YK-WL504(4mm)

温湿度传感器/带变送器：温度-40~0~125°℃ 湿度 0-RH(相对湿度)

运动模式：汇川伺服电机加滚珠丝杆可高速运动精度0.01MM

夹具采用304不锈钢材质制造防锈性能优越

底盘稳定性高定位精度高

外壳采用烤漆处理美观大气颜色搭配大气

设备外形：552X795X350

控制部位外形:350X600X630

三结构原理

本装置由接触正法向压力控制结构匀速往复运动滑台测试分析系统等

四机器电源：

1电压 220V 50HZ

2电流 5.0A

3功率≤1.0KW

4电路保护系统：接地保护快速保险等.
