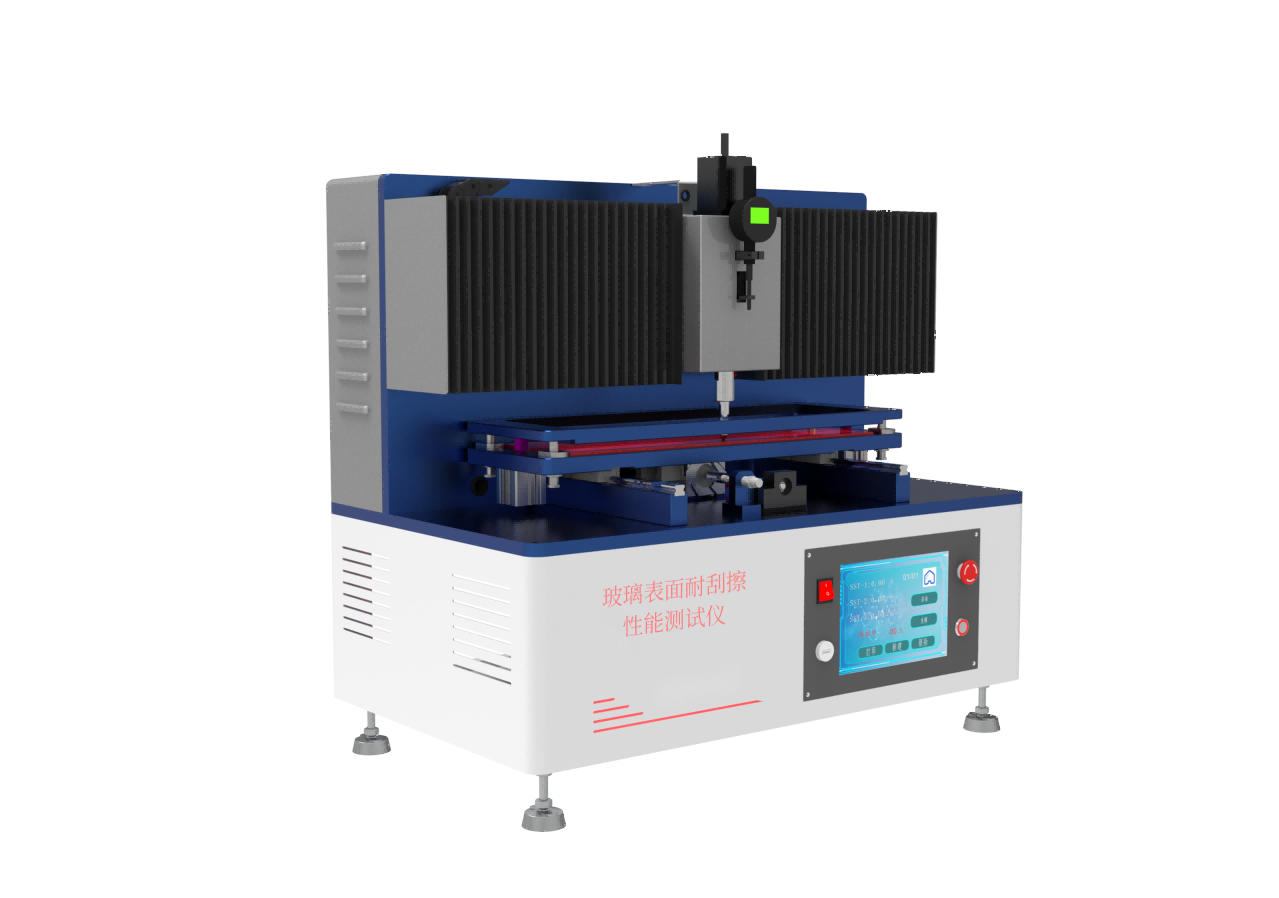

玻璃表面耐刮擦性能测试仪

玻璃表面耐刮擦性能测试仪

一用途：

主要用于评估玻璃表面耐刮擦性能的测试

二技术参数：

1)速度调节范围0mm~80mm,调节速度1mm/min~30 mm/min可调

2)移动系统通过伺服步进电机驱动滑块沿水平运动,行程范围不小于300mm,移动速度范围为

30mm/min~180mm/min

3)量程测量范围0N~50N,分辨率应达0.01N

4)试样台应为不锈钢刚性平台,厚度不小于5mm,表面应光滑平整,且能固定试样

5)压头应采用HRC-3规格的洛氏金刚石压头,锥角为(120士0.35)°,压头结构示意图如图2

示洛氏金刚石压头技术指标及应符合JJG112规定

6)选项：摄像系统由摄像头和图像记录仪构成,摄像头放大倍数为10倍~20倍,且自带精度为0.1mm

的刻度尺试验时,摄像头应能沿压头划刻方向同步行进


执行标准GB/T39815-

控制系统：PLC

操作界面：中英文切换

操作方法：7寸彩色触摸屏
三主要特点：

1示教功能

在取样之前使用本功能可高精度地设定载荷区域

2使用触摸屏操作简便

通过安装在设置前面的触摸屏可使用和设定有的功能

3表面有凹凸也能测试划痕

垂直载荷的驱动部使用悬架机构因此即使是表面有凹凸的式样也能够进行测试并且不影响载荷线性增加特性

4可记忆测试条件

储存容若干个能够记忆测试条件
