颗粒过滤效率测试仪

颗粒过滤效率测试仪

产品信息

1.1 仪器简介

自动滤料测试仪能模拟熔喷滤料或滤材实际使用环境基于标准要求的油雾和盐雾方法进行

过滤效率及过滤阻力测试

测试参数符合 NIOSH 42 CFR Part 84 及 GB/T 2626 标准中测试方法要求

除此之外自动滤料测试仪还可进行滤料透气度测试测试孔径：1/1,1/2,1/4,1/8

测试材料：层状熔喷滤料或过滤滤材

测试方法：油雾法测试和盐雾法测试

测试参数：过滤效率过滤阻力等

自动滤料测试仪能准确评价熔喷滤料或滤料的过滤性能为过滤材料的研发产品质量

控制材料性能验证等提供数据依据是科研检测工业生产等领域的产品性能验证

的选择

1.2 测试标准

NIOSH 42 CFR Part 84 呼吸防护装置技术要求

GB/T 2626 呼吸防护用品——自吸过滤式防颗粒物呼吸器

1.3 相关术语

过滤效率：在规定检测条件下过滤元件滤除颗粒物的百分比

油雾法检测：以 DEHS/PAO/DSP 等油性或等价物做气溶胶来检测熔喷滤料或滤料的过滤性能

盐雾法检测：以 NaCl 或等同卤化物作为气溶胶来检测熔喷滤料或滤料的过滤性能的方法

1.4 测试原理

1.4.1 油雾法：

干燥无油压缩空气以一定流量进入气溶胶发生器产生一定颗粒分布的气溶胶经级联撞击器筛分将满足标准要求的粒度分布的颗粒从气溶胶出口排出进入测试管道并到达滤料滤料两侧安装有压差传感器测试过程中对滤料上游及下游颗粒进行颗粒数目监测整个测试过程以一定流量或风量进行

1.4.2盐雾法：

　　干燥无油压缩空气以一定流量进入气溶胶发生器产生一定颗粒分布的气溶胶经级联撞击器筛分将满足标准要求的粒度分布的颗粒从气溶胶出口排出进入测试管道

　　由于盐雾气溶胶产生带有静电故需对盐雾气溶胶进行中和处理且对盐雾气溶胶来讲需对其进行加热以产生盐颗粒方法为：将产生满足粒度要求的气溶胶与加热气体混合然后气溶胶中水分被蒸发产生盐颗粒

　　并到达滤料滤料两侧安装有压差传感器测试过程中对滤料上游及下游颗粒进行颗粒数目监测整个测试过程以一定流量或风量进行

技术参数

1. 适用滤料：⑴ 玻璃纤维滤料 ⑵ PP 滤料 ⑶ 覆膜滤料等

2. 检测粒径档别： 0.30.51.02.05.010.0 µm六档

3. 流量范围： 0～150 l/min

4. 检测阻力范围： 0～1000 Pa

5. 尘源：

⑴ 气溶胶DEHS

数量中直径：0.18um

质量中直径：0.3um

几何偏差：小于 1.8

⑵ 钠盐2%NaCl 溶液

数量中直径：0.075um

质量中直径：0.26um

几何偏差：小于 1.6

6. 标准测试面积： 100 cm2

7. 电源： 220V/50 Hｚ

8. 系统功耗： ＜1500W

9. 外形尺寸： 850mm╳770mm╳1624mm

仪器构造

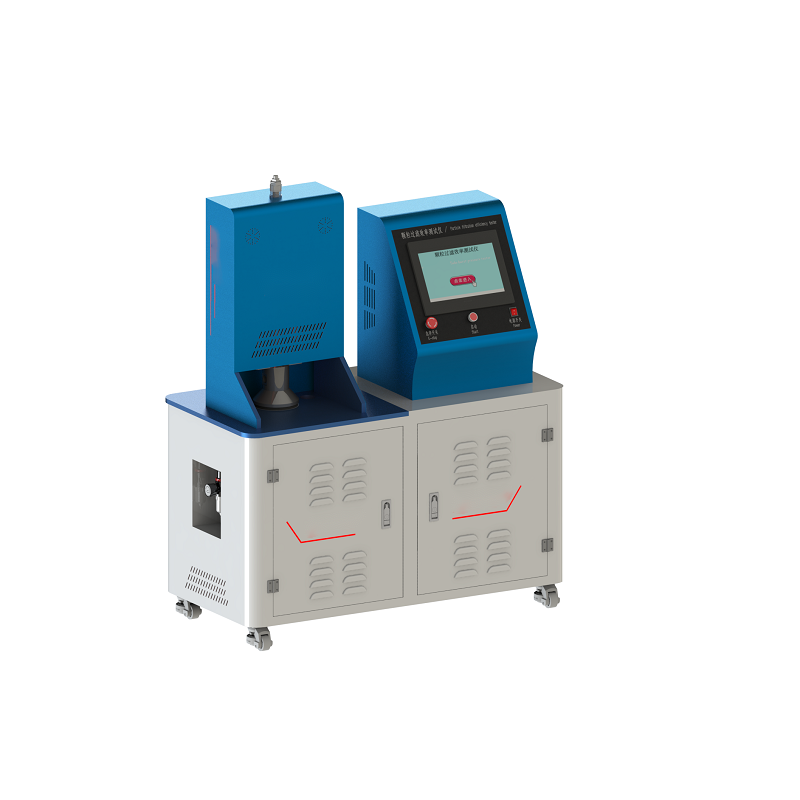

仪器构造如下图 2 示：

包括：

喷雾泵静电中和器气缸流量计PLC 工控系统风机尾气过滤流量变送器

压差传感器触屏电脑油雾气溶胶发生器盐雾气溶胶发生器等

仪器由以下几部分组成：

盐雾气溶胶发生系统：能产生符合标准粒度分布要求的盐气溶胶

油雾气溶胶发生系统：能产生符合标准粒度分布要示的油气溶胶

盐雾气溶胶加热系统：产生盐颗粒

静电路程系统：用于中和盐雾气溶胶中静电

混合腔体：将加热气体及盐雾气溶胶混合产生符合要求的盐颗粒

气溶胶切换系统：方便切换气溶胶

滤料夹具：用于夹持滤料或熔喷滤料

压差传感器：用于测量滤料上游及下游压差用

粒子计数器：用于测量滤料上游及下游颗粒数目用

流量控制器：控制调节测量风量

其它等

准备及安装

1. 系统设备应安放在较为清洁的环境中远离流动气源和尘源

2. 做好设备使用前的清洁工作

3. 使用前请检查测试台各种软管电器连线是否连接良好避免因运输颠簸造

成的松动

4. 准备好待检测的滤料

5. 将测试台侧面的输入电缆与外供电源AC220V正确连接
