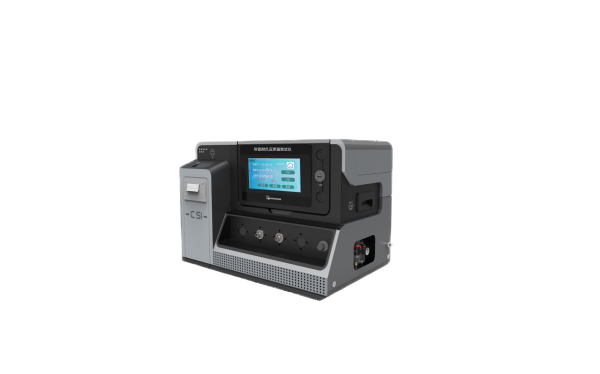

导管耐负压测试仪
一核心功能与原理
负压模拟
通过真空系统如真空泵对导管施加可控负压环境模拟实际使用中的抽吸或真空条件如临床吸引操作试验时导管需承受设定负压值常见范围：0 ~ -90kPa并维持特定时间
泄漏与变形检测
密封性：实时监测压力变化若负压值下降过阈值则判定泄漏
抗塌陷性：观察导管是否发生扁瘪变形如呼吸道导管需在40kPa负压下15秒不变形
适用于输液器输血器输液针麻醉包过滤器管路导管快速接头等
二关键技术参数
参数项 | 典型范围/要求 |
控制系统 | PLC控制系统 |
操作界面 | 彩色7寸触摸屏中英文切换 |
测试流量 | 30L/min精度：±2.5％FS可定制其他量程和精度 |
压力范围 | -100kpa~600kpa精度：±0.5％FS可定制其他量程和精度 |
分辨率 | 0.01kpa |
内置真空泵 | 40L/min |
测量保压时间 | 0-99999秒可任意设置 |
测试持续时间 | 1s~99.9min误差不大于±1s |
流量泄漏检测传感器 | 0-50mL/min精度：±1.5％FS可定制其他量程和精度 |
试剂 | 蒸馅水或去离子水 |
电源 | 220V,50HZ |
外形尺寸 | 560*350*480mm |
重量 | 20kg |
三适用标准与场景
执行标准
符合YY0285.1-2017附录C标准
符合 YY0267-2016GB/T15812.1-2005YY02851-2017中耐负压的要求
医疗导管检测
产品类型：输液器留置针吸引导管颅外引流管等
工业管材检测
如煤矿瓦斯输送管需在0.097MPa负压下持续100小时无变形AQ 1071-2009
四设备特性与选购要点
自动化控制
PLC系统集成触摸屏支持一键测试和多级压力梯度模式
安全防护
过压/漏电保护阀门与真空泵联动控制
五操作注意事项
预处理：导管连接处需干燥避免测试误差
结果判定：泄漏检测以气泡生成或压力衰减为据前5秒气泡不计
环境要求：多数测试需在23±2℃下进行
六配置清单
主机1台
测试软件1套
说明书1份
合格证1份
保修卡1份
签收单1份
铭牌1块
电源线1根
扳手1套
宣传册若干
鲁尔接头2套
止血钳一把
