详细介绍

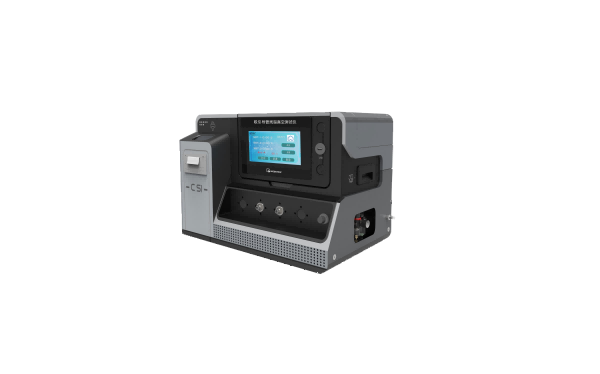

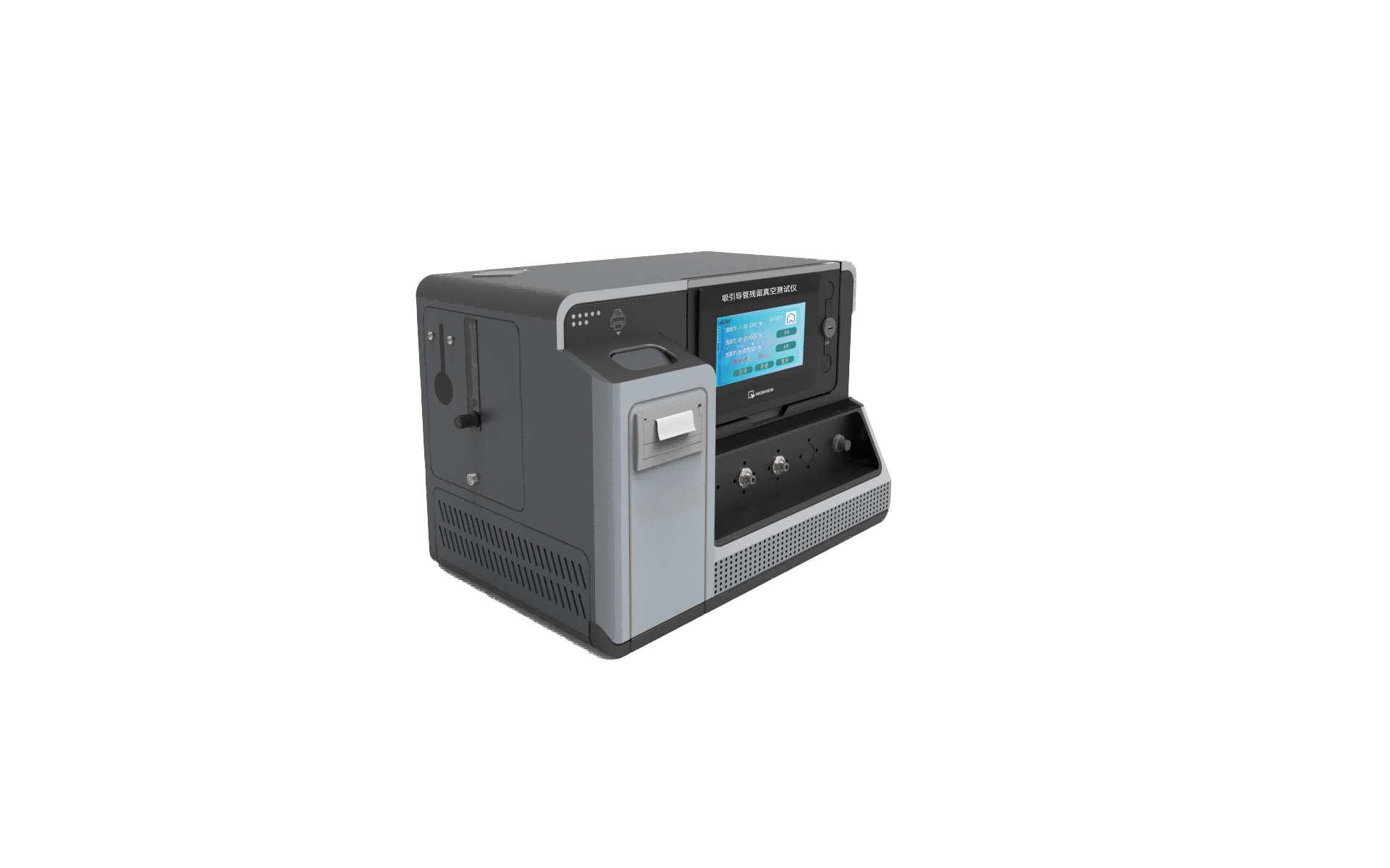

吸引导管残留真空测试仪
一核心测试原理
气压差监测
通过真空泵抽取导管内气体形成负压环境高精度传感器实时监测压力变化检测残留气体导致的真空度异常
泄漏判定机制
对比实测残留真空值与安全阈值≤0.33 kPa自动判定导管密封性能是否达标
二关键技术参数
功能模块 | 技术规格 |
控制系统 | PLC控制系统 |
操作界面 | 7寸彩色触摸屏威纶通中英文切换 |
测试软件 | 1套 |
夹具 | 1套 |
浮球玻璃流量计 | 0-45L/min精度：±2.5％FS可定制其他量程和精度 |
压力传感器 | 0--1000pa精度：±0.5%FS可定制其他量程和精度 |
内置真空泵 | 7.2M3/H 250W可根据客户要求任意选择 |
设定时间 | 1s～60min客户任意设置精度：0.2s |
设备重量 | 20kg |
外形尺寸 | 560*350*480mm |
仪器终身免费依标准：规定升级服务 设备免费保修期为1年 | |
三执行标准及标准操作流程
符合标准
完全符合YY/T0339-2019标准中相关条款设计制造
预处理准备
流量计安装于真空泵出气口导管与压差计形成密闭气路
开放式导管需设置阀门至释放状态
测试执行
启动真空泵调整流量至(30±1) L/min并维持稳定
封闭式导管需拆卸压力计后重建真空环境
结果判定
读取压力计数值残留真空值过0.33 kPa3.4 cmH₂O判定为不合格
四典型应用场景
医疗质检：手术室/ICU吸引导管出厂前密封性全检预防分泌物反流风险
工业制造：半导体行业高纯气体输送管道微泄漏筛查
研发验证：导管材料抗压性能对比测试
五配置清单
主机1台
测试软件1套
说明书1份
合格证1份
保修卡1份
签收单1份
铭牌1块
电源线1根
扳手1套
宣传册若干
真空泵1只
8mm硅胶管1米
4mm的软管1米
