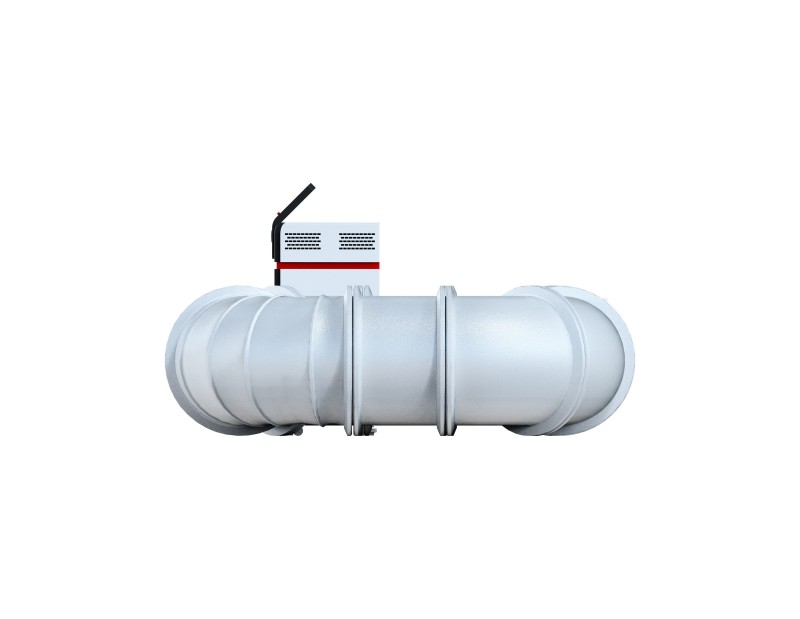

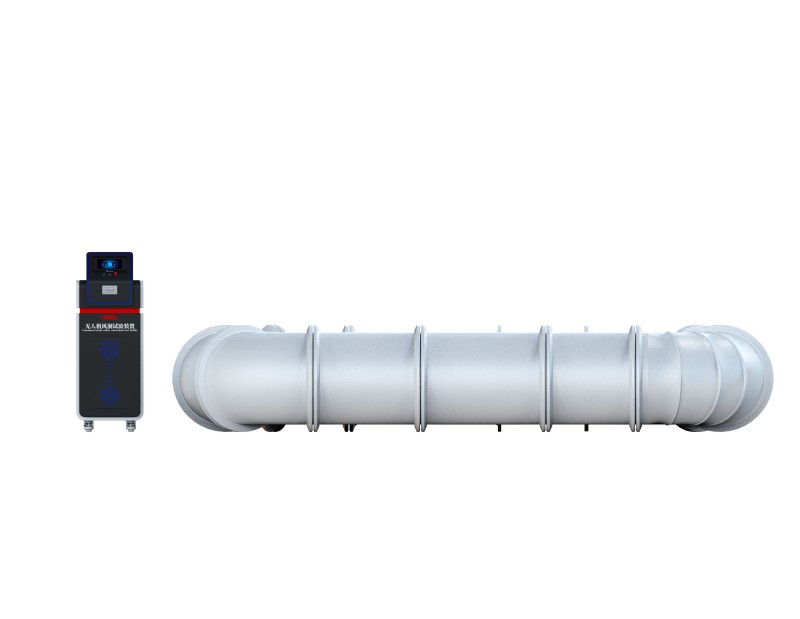

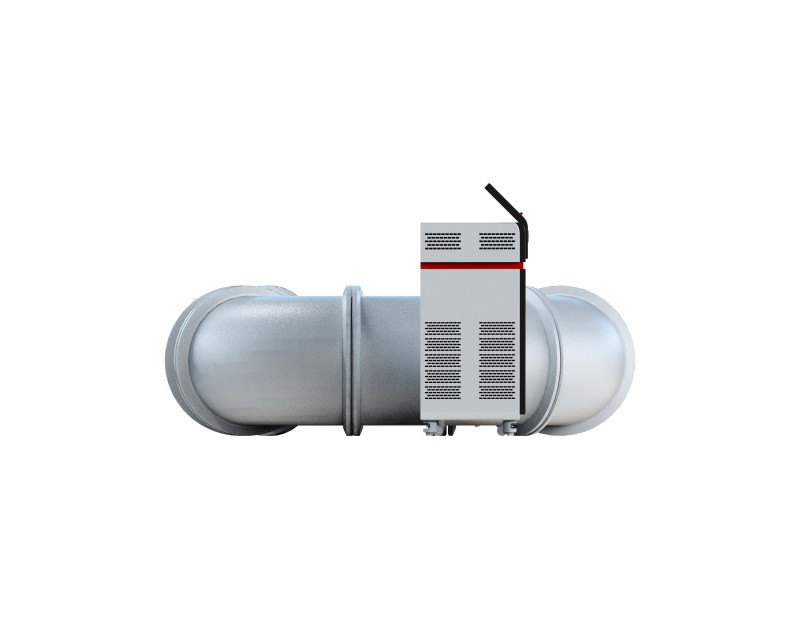

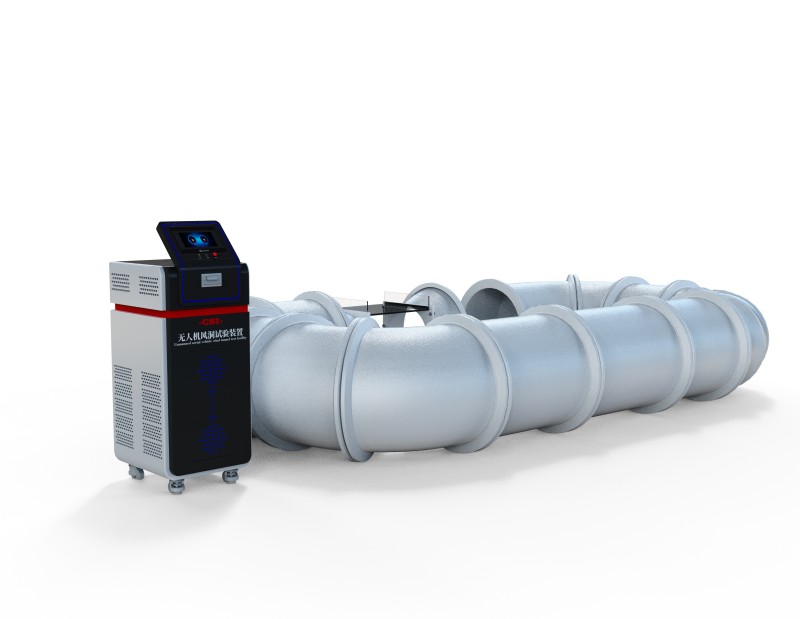

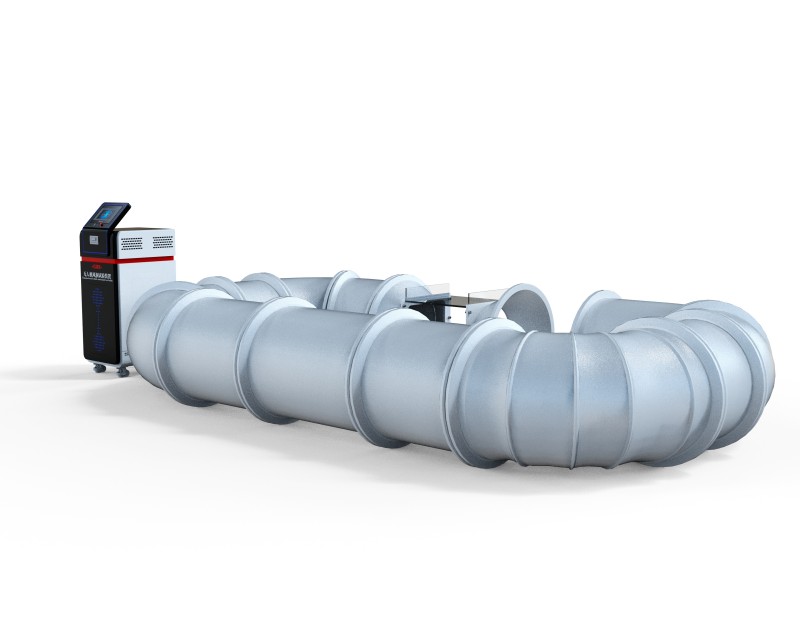

JQ062无人机风洞试验装置
一、描述
本设备为回流式低速无人机风洞试验装置，专为微型、轻型、小型民用无人机研发验证、型式检验、CNAS 实验室检测开发，满足GB 42590-2023《民用无人驾驶航空器系统安全要求》标准试验要求。设备可在室内可控环境下复现多种真实低空风场，替代传统户外试飞，不受天气条件约束，完成无人机气动性能、抗风极限、姿态稳定性、飞控算法、结构强度的量化测试，是无人机产品研发优化与合规的核心试验平台。
二、关键性能参数
项目 | 参数要求 |
控制系统 | PLC |
操作界面 | 彩色7寸触摸屏，中英文切换 |
风洞型式 | 闭口回流式低速风洞 |
风速范围 | 0.5～35 m/s |
风速控制精度 | ±0.2 m/s |
试验段圆形 | Φ1000mm，长度 2000mm |
流场品质 | 风场均匀性≥93%，湍流度≤2.0% |
风向工况 | 恒定风、阵风、风切变；侧向风通过试件姿态夹具实现 0‑360 |
被测无人机重量 | ≤20kg |
试件装夹机构 | 多自由度姿态夹具，俯仰 / 滚转 / 偏航可调，角度精度 ±1° |
安全保护 | 配备过载保护、急停按钮 |
电源 | AC380V 三相；装机功率 65-90kW |
三、执行标准
GB 42590-2023《民用无人驾驶航空器系统安全要求》
四、配置清单
主机1台；
说明书1份
合格证1份
保修卡1份
签收单1份
铭牌1块
电源线1根
扳手1套
宣传册若干
