详细介绍

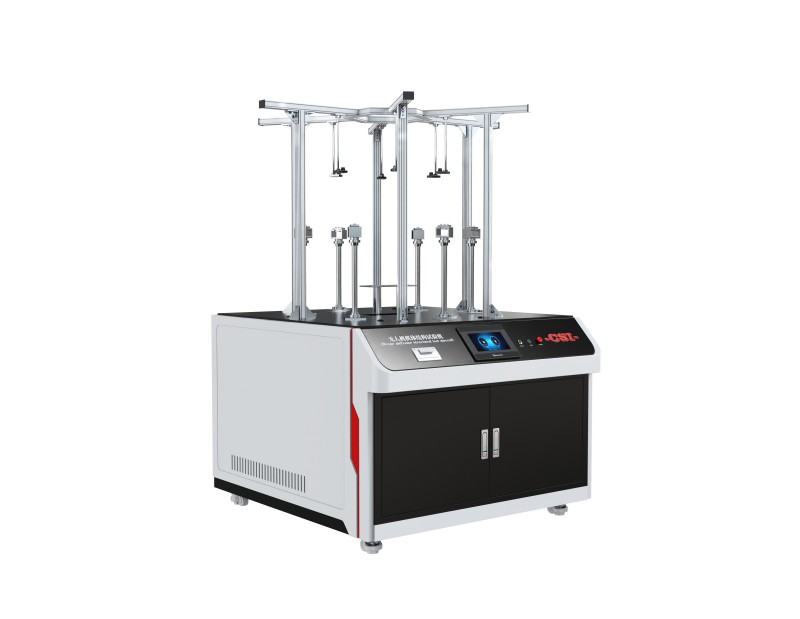

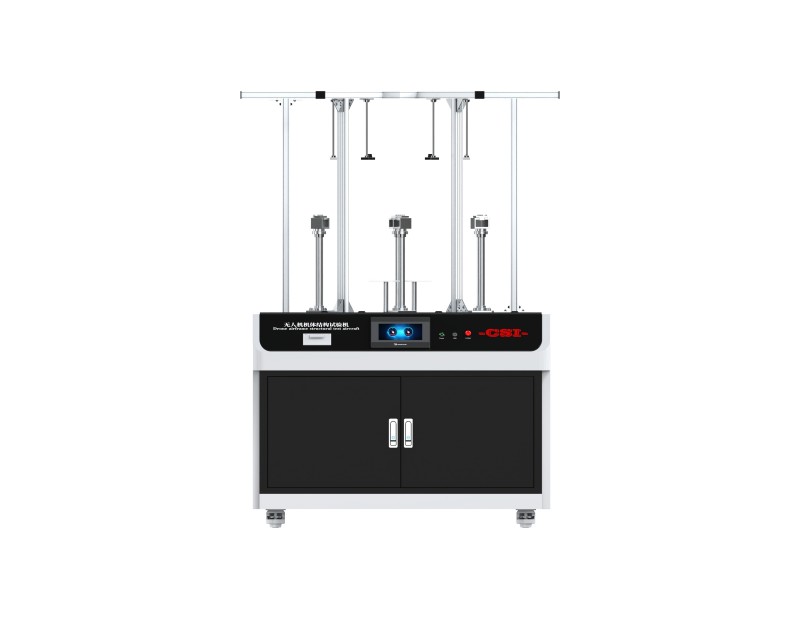

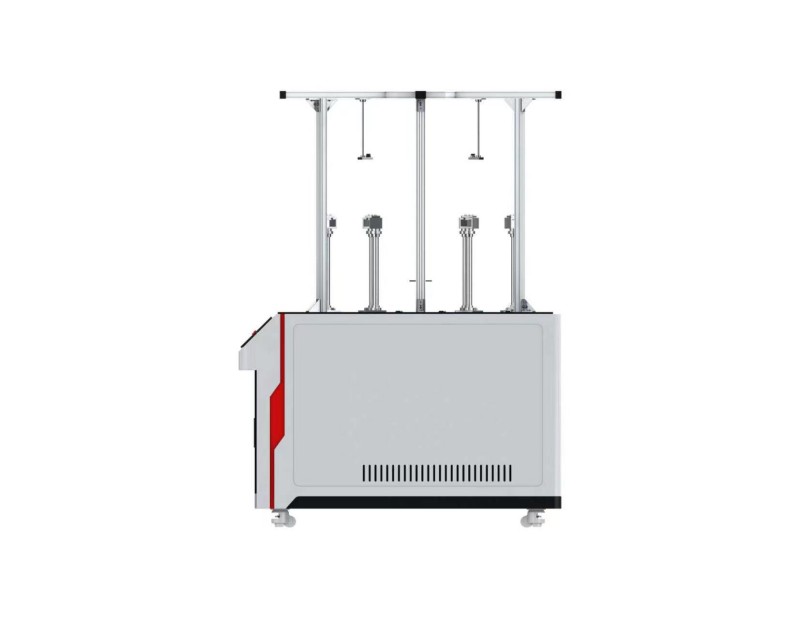

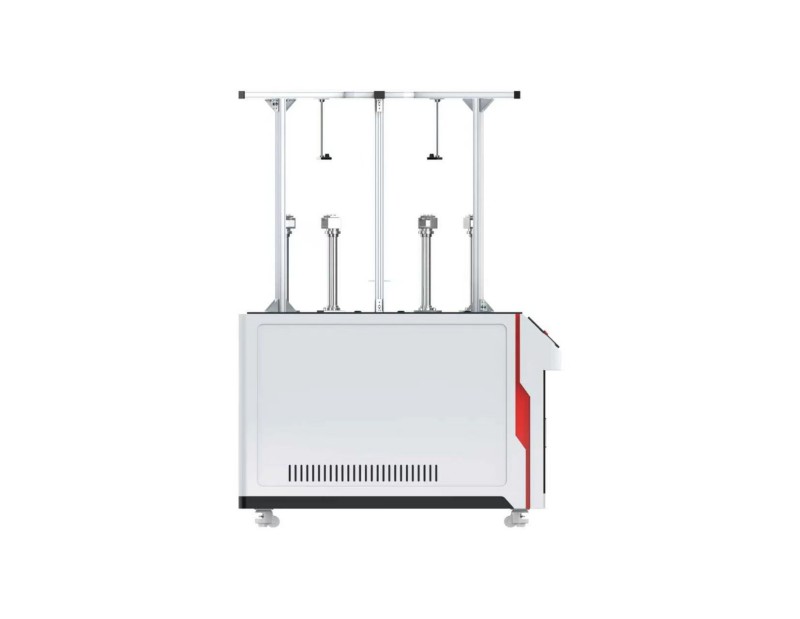

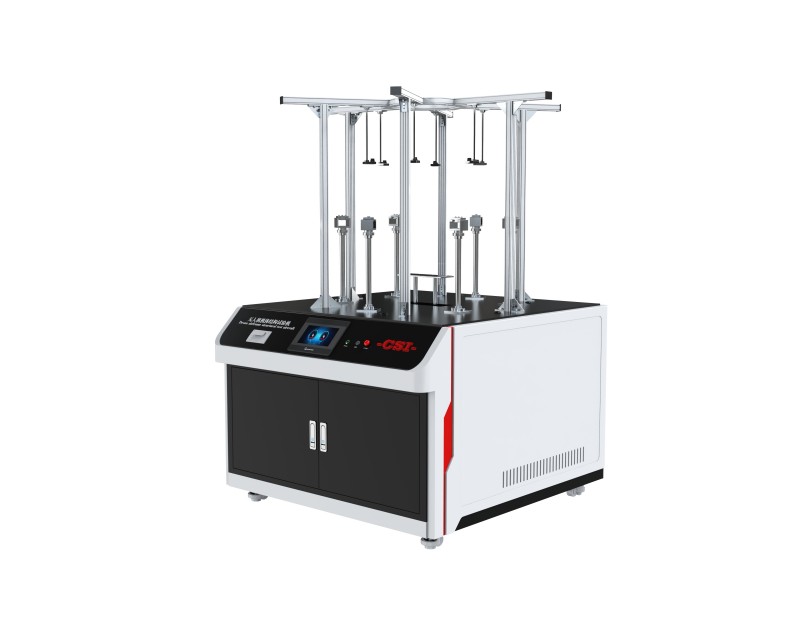

无人机机体结构试验机
一、测试目的
本设备是依据标准要求专门研发的检测装置，用于对微型、轻型、小型民用无人驾驶航空器的机体及部件锐边安全、桨叶划伤风险进行定量与定性检测。设备集成了锐边探测系统、桨叶几何参数测量模块、接触力传感单元和高清影像采集系统，可模拟用户在正常操作、维护保养过程中与无人机机体、零部件的实际接触场景，判定产品是否存在易造成人员划伤的危险锐边，验证无桨叶保护装置的微型、轻型无人机桨叶是否符合低伤害安全设计要求。设备整体符合标准规定的试验条件与判定准则，具备检测精度高、重复性好、操作便捷的特点，是无人机生产企业合规性检验、第三方检测机构型式试验、市场监管部门质量抽查的设备。
二、执行标准
GB 42590-2023《民用无人驾驶航空器系统安全要求》第4.5章节机体结构
三、技术能参数
指标 | 参数 |
控制系统 | PLC |
操作界面 | 彩色7寸触摸屏，中英文切换 |
锐边探测头接触压力调节范围 | 0 N ~ 50 N |
调节精度 | ±0.1 N |
危险锐边判定响应时 | ≤10 ms |
前缘半径测量范围 | 0.1 mm ~ 10 mm，测量精度±0.01 mm |
测量精度±0.01 mm | ±0.01 mm |
接触力传感 | 0 N ~ 100 N |
示值误差≤±1% | ≤±1% |
安全防护 | 急停按钮 |
电源 | AC 220V，50 Hz |
四、基本配置
主机1台；
说明书1份
合格证1份
保修卡1份
签收单1份
铭牌1块
电源线1根
扳手1套
