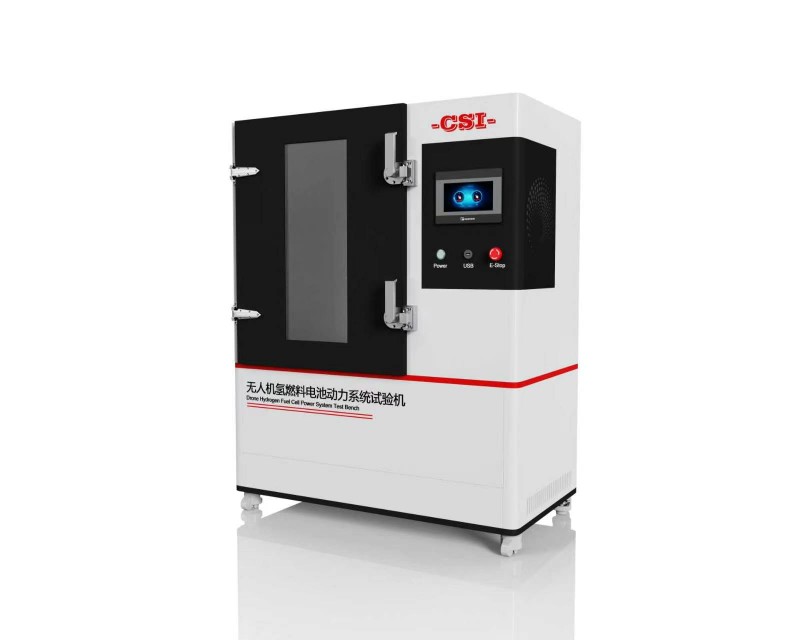

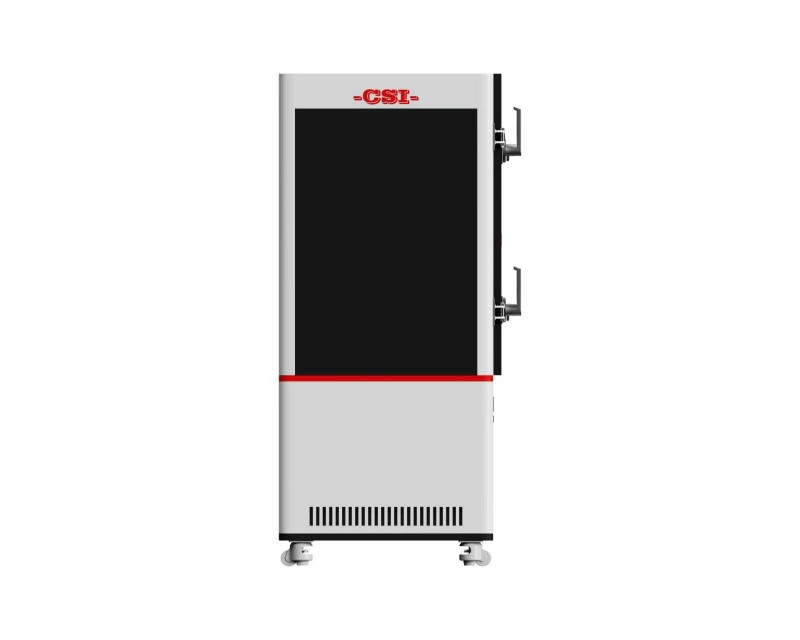

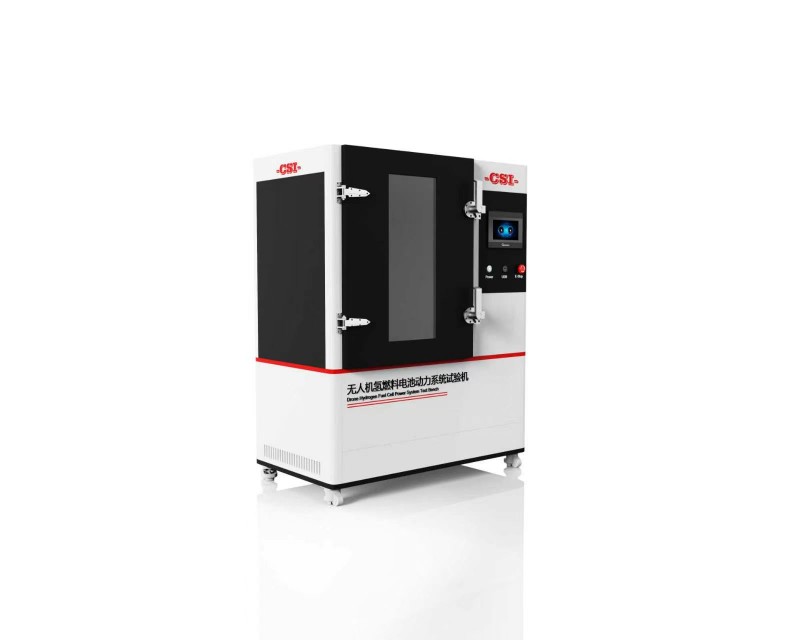

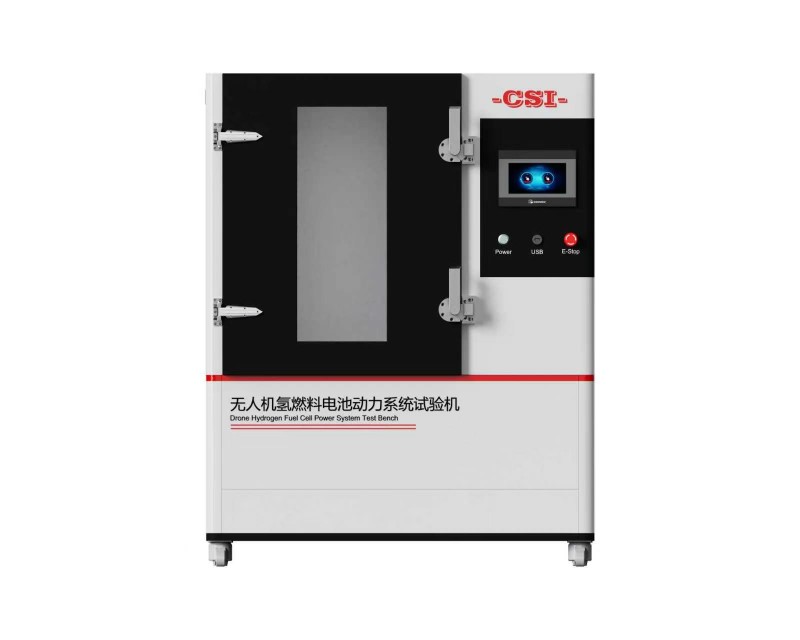

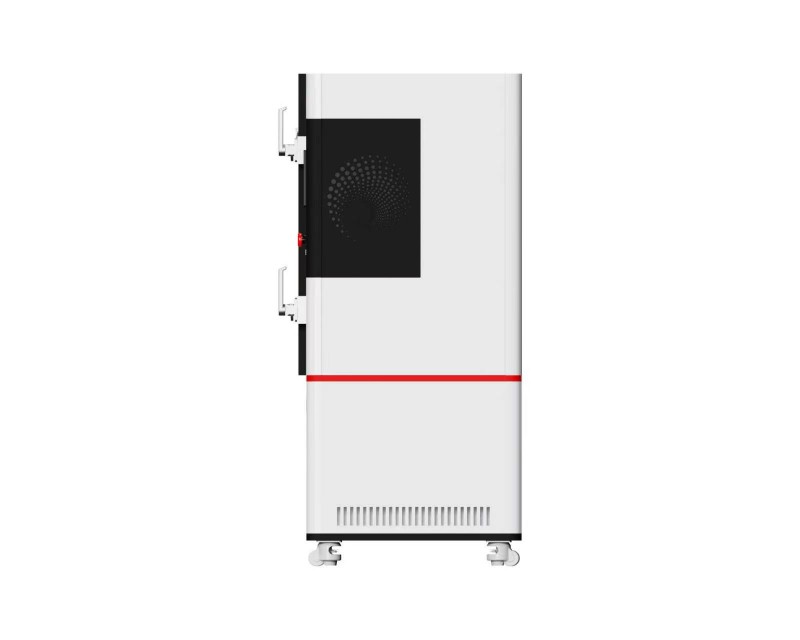

无人机氢燃料电池动力系统试验机
一、仪器介绍
本试验机专为微型、轻型、小型民用无人机氢燃料电池动力系统开展合规验证试验，完整复现 GB 42590-2023 规定燃料电池堆安全全部试验工况；可完成氢气泄漏率测试、输出短路保护、供氢压力不足保护、过温保护、过载保护等强制性安全试验。
二、满足标准
GB 42590-2023《民用无人驾驶航空器系统安全要求》4.7.2 氢燃料电池动力系统、5.7.2 燃料电池堆安全试验方法。
三、技术参数
参数项 | 规格 |
控制系统 | 工业级PLC |
操作界面 | 彩色七寸触摸屏操作，中、英文切换 |
额定模拟功率 | 0～12kW |
输出电压适配 | DC 24V～90V |
电流测量范围 | 0～250A；测量精度 ±0.2% FS |
电压测量范围 | 0～100V；测量精度 ±0.1% FS |
数据采样频率 | ≥10Hz，连续存储 |
供氢压力调节范围 | 0.1 MPa～3.5 MPa |
压力传感器量程 | 0～4MPa；精度 ±0.5% FS |
氢气泄漏检测量程 | 0～1%VOL；分辨率 0.01% VOL |
温度采集通道 | 8 路热电偶通道 |
测温范围 | -20℃～120℃ |
测温精度 | ±1℃ |
环境温度 | 0 ℃～+40 ℃ |
相对湿度 | 20%~80%RH无凝露 |
大气压力 | 86 kPa～106 kPa |
电源 | AC220V±10% 50Hz |
气源客户自备 | 高纯氢气 99.99% |
四、适用机型
无人机质子交换膜氢燃料电池发电系统含电堆、供氢管路、调压阀、BMS 控制单元
适配起飞重量≤25kg 无人机氢燃料电池动力总成
五、基本配置
主机1台
扳手1套
电源线1根
说明书1份
合格证1份
保修卡1份
铭牌1份
