详细介绍

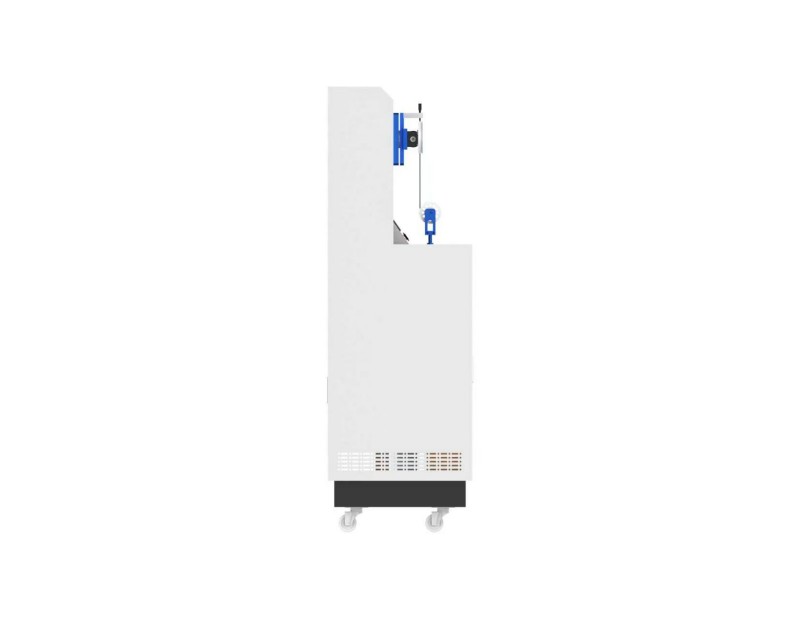

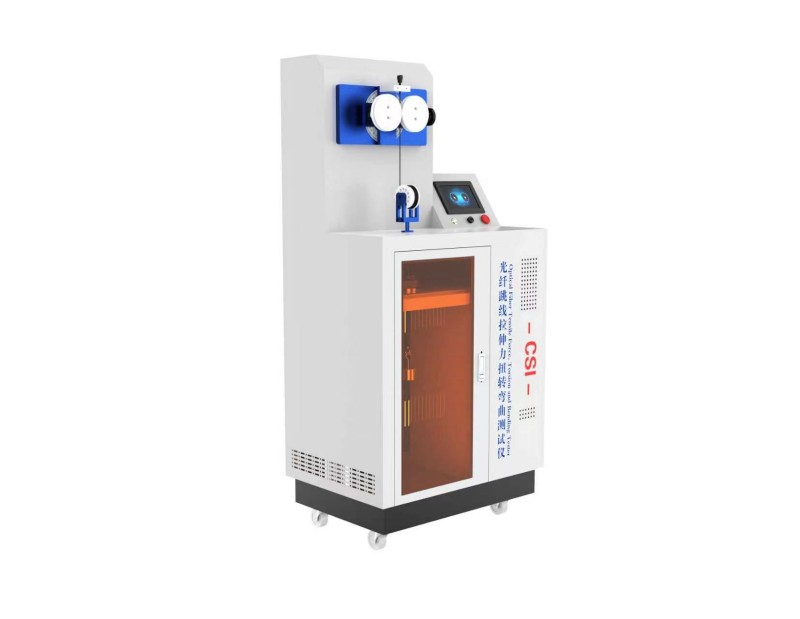

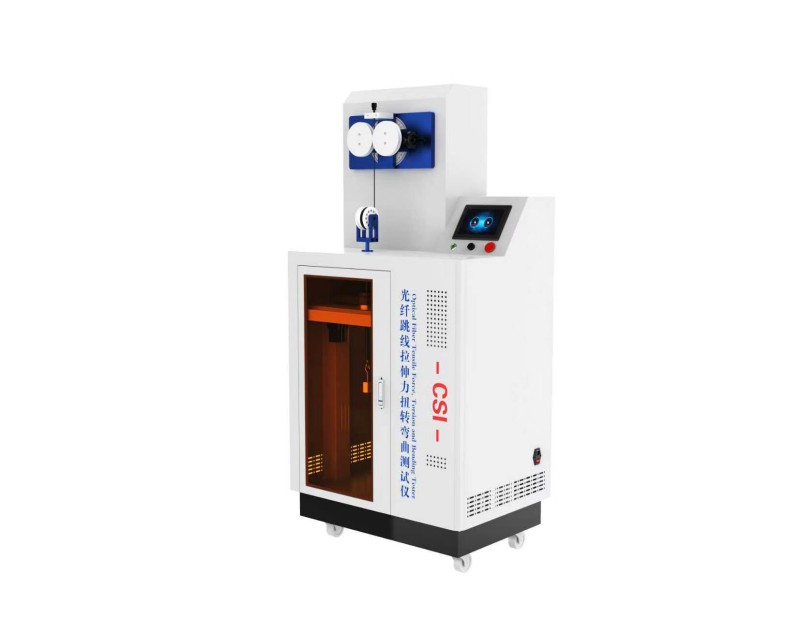

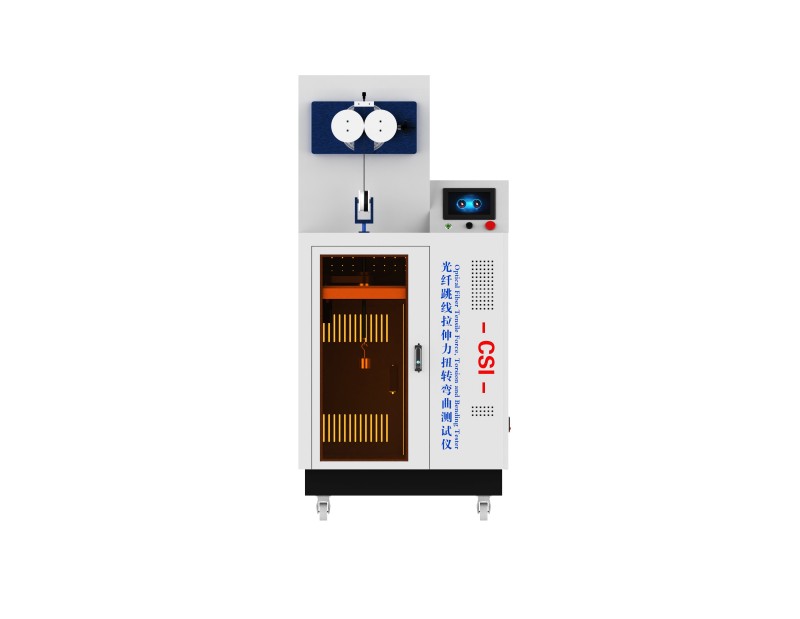

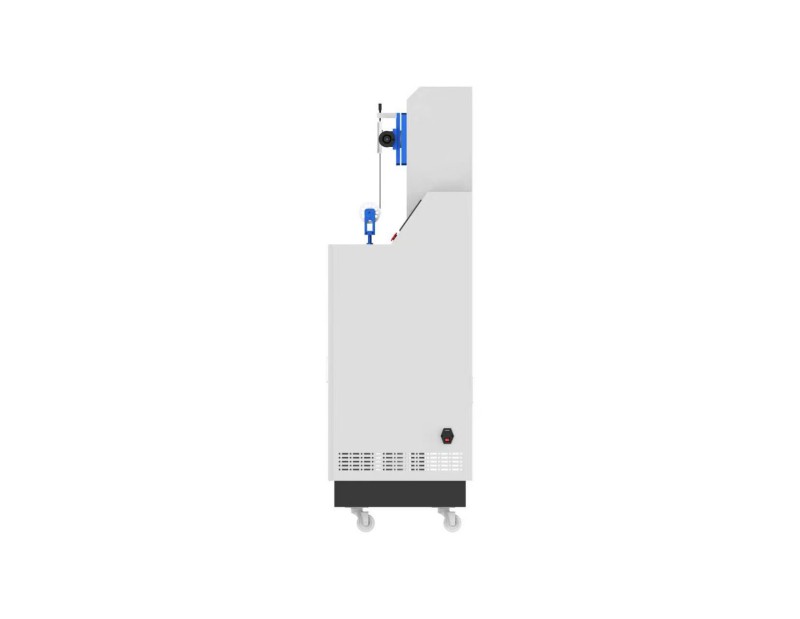

F1115光纤跳线拉伸力扭转弯曲测试仪
一、描述
光纤机械性能试验机用于测试光纤连接器弯曲、扭曲、抗拉力、尾部拉伸试验。光纤机械性能试验机采用触摸屏控制且显示，一机多用，实现光纤多功能测试。
二、关键性能参数
项目 | 参数要求 |
控制系统 | 工业级PLC |
操作界面 | 彩色7寸触摸屏，中英文切换 |
测试角度 | -135°~ +135° |
弯曲半径 | R3cm, R4cm, R5cm, R6cm |
绞盘直径 | 7.5cm |
工位 | 1工位其余工位可选 |
测试臂与绞盘距离: | 220-280mm |
测试负荷 | 小0.6kg |
试验方式 | 将摇臂按0°、90°、0°、-90°、0°摆动100次 |
扭曲试验: | 光缆型，顺时针旋转2.5圈，逆时针旋转5圈， 光纤型，顺时针旋转1.5圈，逆时针旋转3圈， 重复此步骤步骤9次 |
抗拉力试验 | 0°位置直拉: 加4.5kg拉5s以上；再加6.8kg负荷拉5s以上 90°位置侧拉: 加2.3kg负荷拉5s以上:如果是小型连接器，负荷可以减小到1.5kg再加3.4kg负荷拉5s以上:如果是小型连接器，负荷可以减小到2.3kg |
尾部拉伸试验: | 按0°~90°~135°的顺序摆动摇臂；在负荷处施加一定的负荷，测试负荷0.6kg、0.7kg、1.5kg、2.0kg |
打印 | 微型打印机 |
设备外形尺寸 | 800Lx550Wx1600H |
三、执行标准
严格遵循YD/T 2152-2010。
四，应用领域
光通信行业：用于光缆出厂前的全项机械性能检测，如拉伸、压扁、反复弯曲等
航空航天与科技：测试、导弹、卫星等装备中光纤传感系统的抗冲击与振动能力，支持高速撞击动态测量等技术研究。
建筑与基础设施：评估用于桥梁、隧道、智能楼宇中的光纤传感器在长期负载与环境变化下的耐久性，支撑结构健康监测系统建设。
科研与教育机构：高校和实验室利用该设备开展光纤材料的力学行为研究，推动光通信技术迭代。
电线电缆与新材料产业：扩展用于钢丝绳、吊装带、复合材料等产品的拉伸、剥离、疲劳测试，满足多领域质量控制需求。
五，配置清单
主机1台；
说明书1份
合格证1份
保修卡1份
签收单1份
铭牌1块
电源线1根
扳手1套
宣传册若干
