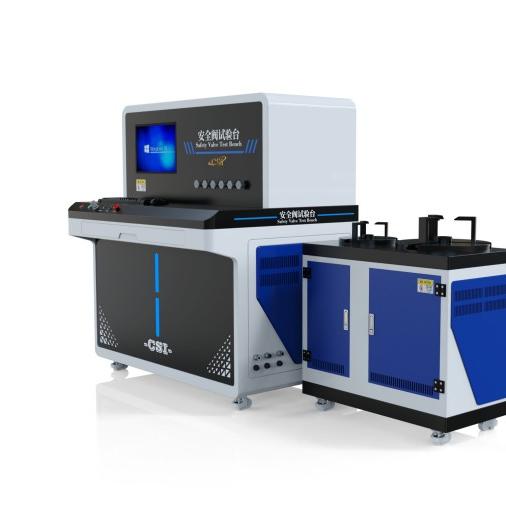

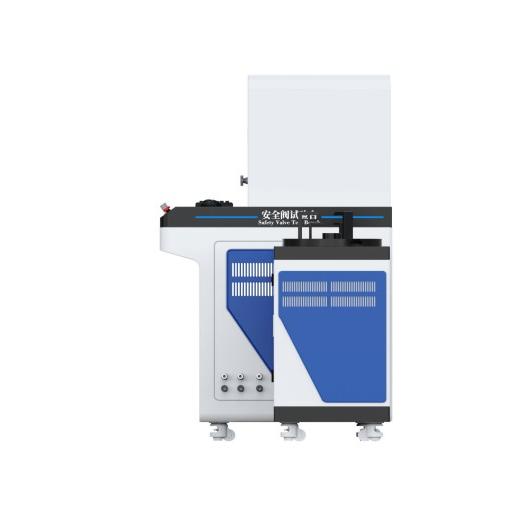

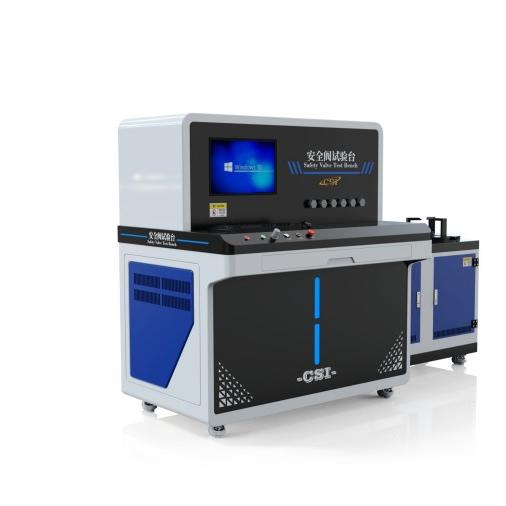

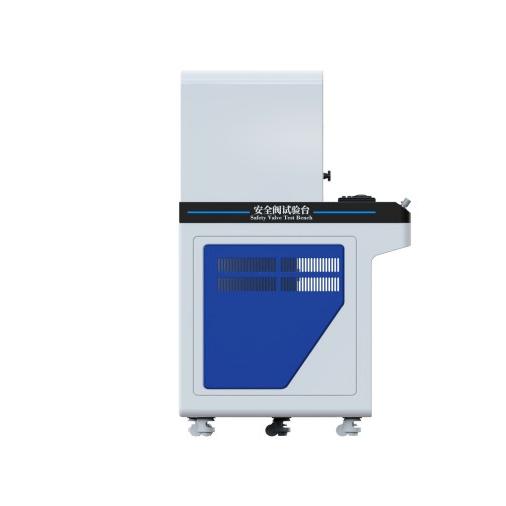

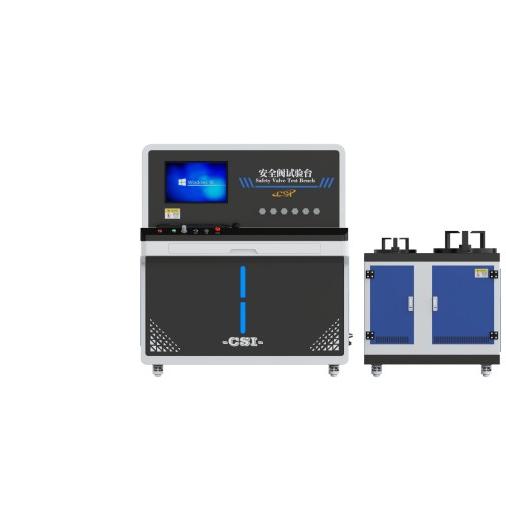

安全阀综合试验台 安全阀试验台
一、介绍
安全阀综合试验台是用于安全阀出厂检验、定期校验、维修调试的检测设备，可自动 / 半自动完成安全阀各项性能测试，广泛用于特检、阀门厂、电厂、石化、锅炉、压力容器等单位。
二、关键参数
参数项 | 规格 |
控制系统 | 工业级PLC+windows |
操作界面 | 彩色12寸工控一体机，可触摸屏操作，可鼠标键盘操作 |
操作方式 | 全触控操作，可设置、调用、修改测试程序 |
打印机 | wif连接打印机 |
压力监测范围 | 0Mpa-1.5Mpa 精度：±0.5%FS 可选配其他量程精度 0Mpa-6Mpa 精度：±0.5%FS 0Mpa-25Mpa 精度：±0.5%FS |
测试通径 | DN15～DN200 可选配至DN600 |
压力控制 | 精密调压装置 |
阀门种类 | 法兰式或螺纹式 |
夹紧力 | 0-10KN 精度：±1%FS (根据压力和口径可选) |
样品装夹方式 | 手动、三卡爪夹紧 |
测试时间 | 0s-9999s 可设置 |
测试工位 | 1工位 可增加工位 |
测试介质 | 氮气 客户自备 |
测试项 | 整定压力，密封压力，密封性等 |
安全配置 | 急停按钮，过载保护 |
电源电压 | AC220V 50Hz |
自制软件，自动夹具，触摸屏显示实时压力 | |
三、参考标准
GB/T 12241-2021 安全阀一般要求
GB/T 12242-2021 压力释放装置性能试验方法
GB/T 12243-2021 弹簧直接载荷式安全阀
GB/T 28778-2023 先导式安全阀
五、配置清单
主机1台；
说明书1份
合格证1份
保修卡1份
签收单1份
铭牌1块
电源线1根
扳手1套
宣传册若干
密封圈若干
