当前位置: 首页 > 产品中心> 医疗器械类> 安瓿瓶圆跳动测试仪

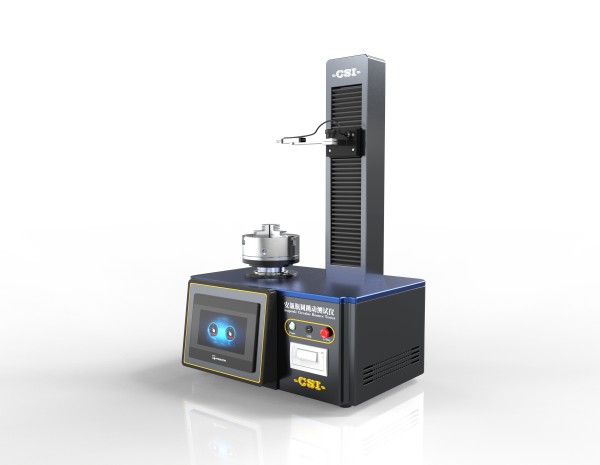

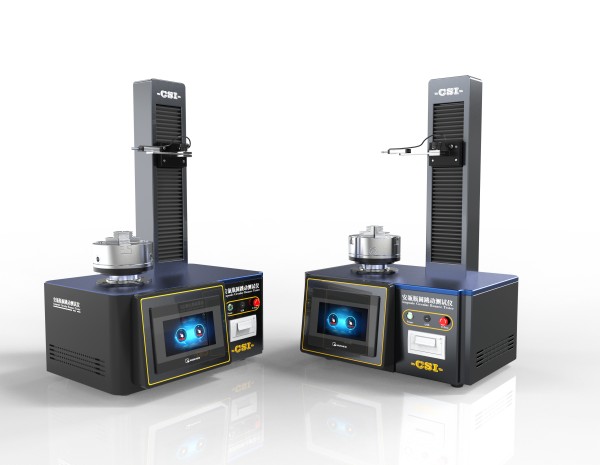

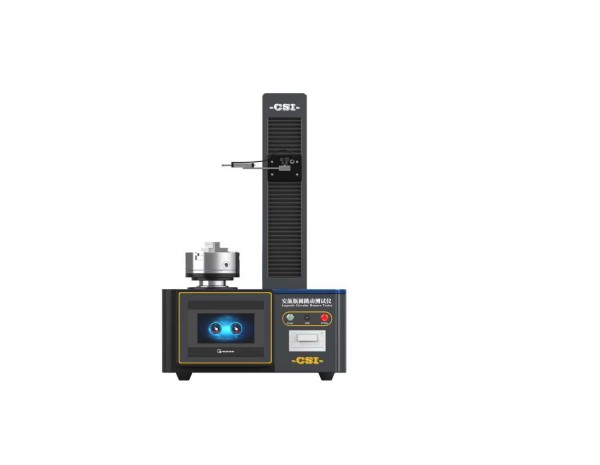

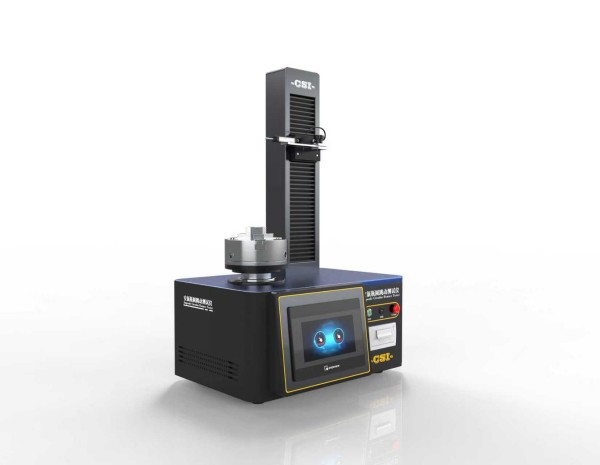

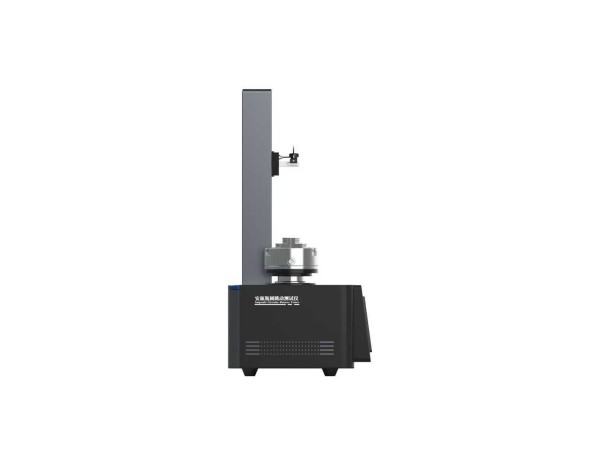

安瓿瓶圆跳动测试仪

简要描述:

  • 产品型号:CSI-Z432
  • 厂商性质:生产厂家
  • 更新时间:2025-08-07
  • 访  问  量:

详细介绍

安瓿瓶圆跳动测试仪



仪器工作原理

夹持与定位:仪器通常有一个精密的夹具如V型块精密顶针或仿形夹具用于竖直夹持安瓿瓶的颈部或底部确保安瓿瓶的基准轴线理想旋转中心线与仪器的主轴旋转中心线尽可能重合

驱动旋转:通过电机驱动主轴或驱动轮使被夹持的安瓿瓶绕其基准轴线匀速旋转

位移测量:

在安瓿瓶瓶身待测截面的外侧通常是瓶身中部或标准的位置安装一个高精度的非接触式位移传感器常用类型有电涡流位移传感器激光位移传感器

传感器探头对准并垂直于瓶身表面距离瓶身表面一个微小且固定的距离初始间隙

当安瓿瓶旋转时由于其圆跳动误差的存在瓶身表面与传感器探头之间的距离会周期性变化

仪器关键组成部分

精密机械平台与主轴:提供稳定的支撑和的旋转运动自身跳动极小

精密夹具系统:确保安瓿瓶准确定位和可靠夹紧且不引入额外误差

高精度位移传感器:核心测量元件要求分辨率高通常达到微米级线性度好响应快

驱动系统:马达传动机构等提供稳定转速

数据采集与处理单元:采集传感器信号并进行计算分析

人机交互界面:显示屏控制按键触摸屏用于设置参数启动测试查看结果管理数据等

机架与外壳:提供保护减少环境干扰如振动气流



符合标准:YBB00332003, YBB00322003, ChPYBB00332002YBB00192003GB 8452GB 2637GB 2639



主要测试参数

控制系统:PLC

操作界面:彩色7寸触摸屏中英文切换

1-2ml 安瓿:圆跳动 ≤ 0.6 mm

5-10ml 安瓿:圆跳动 ≤ 0.8 mm

20ml 安瓿:圆跳动 ≤ 1.0 mm
样品直径:5mm-80mm
仪器量程:0-12.5mm
分度值:0.001mm
可测高度:15mm-150mm
机器尺寸:230mm×170mm×310mm(长宽高)
重量:15Kg



仪器特点

测试位置:通常在安瓿瓶瓶身中部进行测量具体位置需参照适用的标准或客户要求

转速:测试时的旋转速度需要设定过快可能引入振动误差过慢影响效率标准或仪器手册通常会规定

测量精度:仪器的关键指标通常在微米级如 ±1μm

判定标准:主要依据药品包装容器材料标准如YBB标准或《药典》规定常见的圆跳动公差限根据安瓿瓶规格容量管径不同而异

测量头自动升降调节测点位置方便实用

具备自动统计大小值偏差值仪器小分度值不低于0.001mm

触摸屏控制系统程序具备ISP在线升级功能可按照用户要求更改试验功能

仪器可存储不少于500组数据每组数据10个测量值

试验结束自动提醒功能

选配计算机测试软件能够实现数据的导出存储打印等功能
