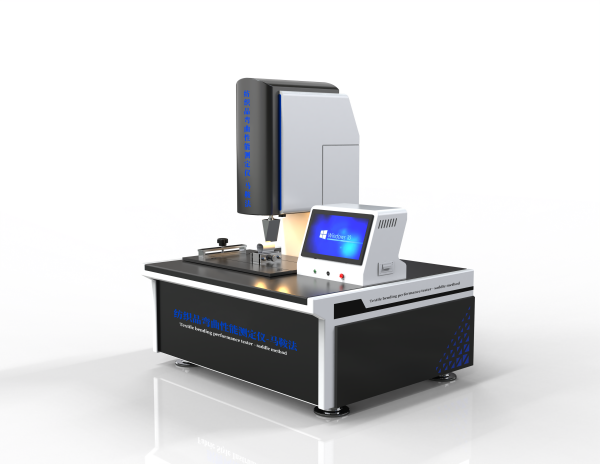

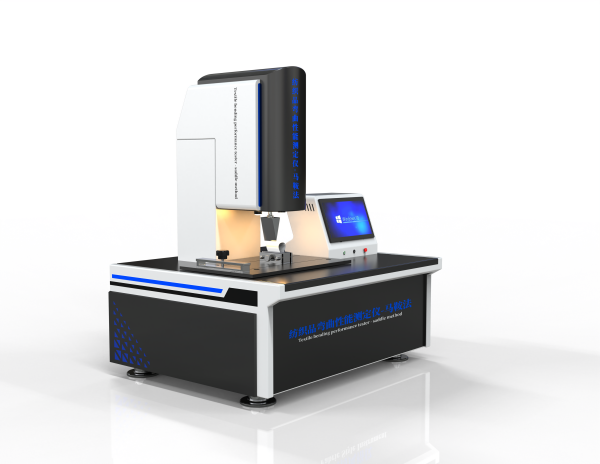

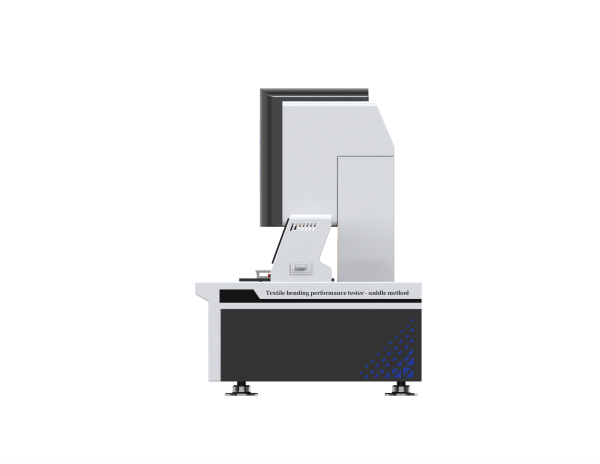

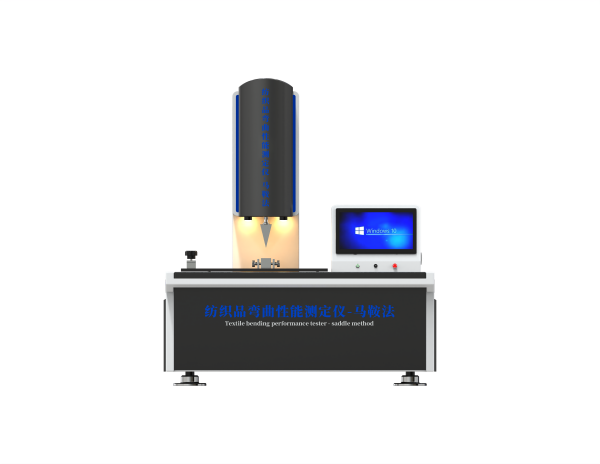

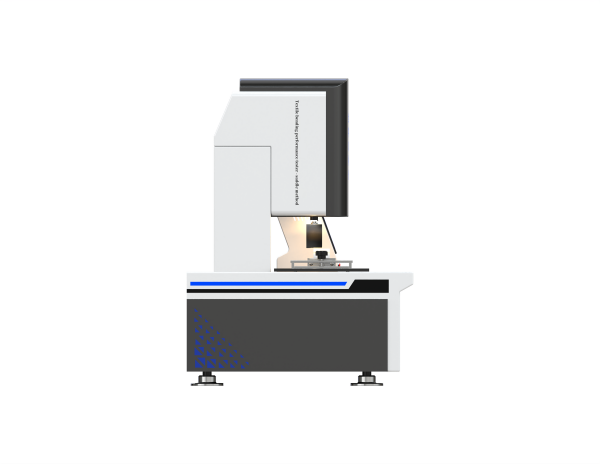

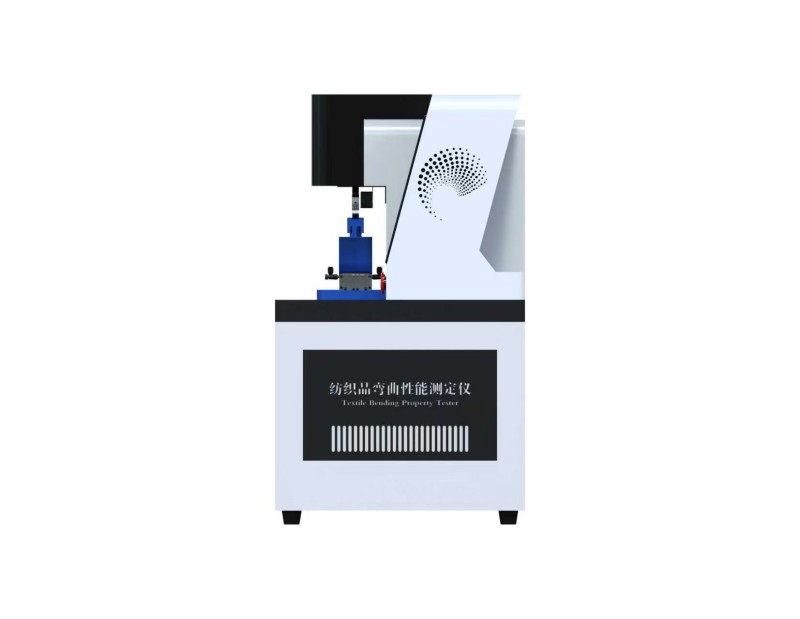

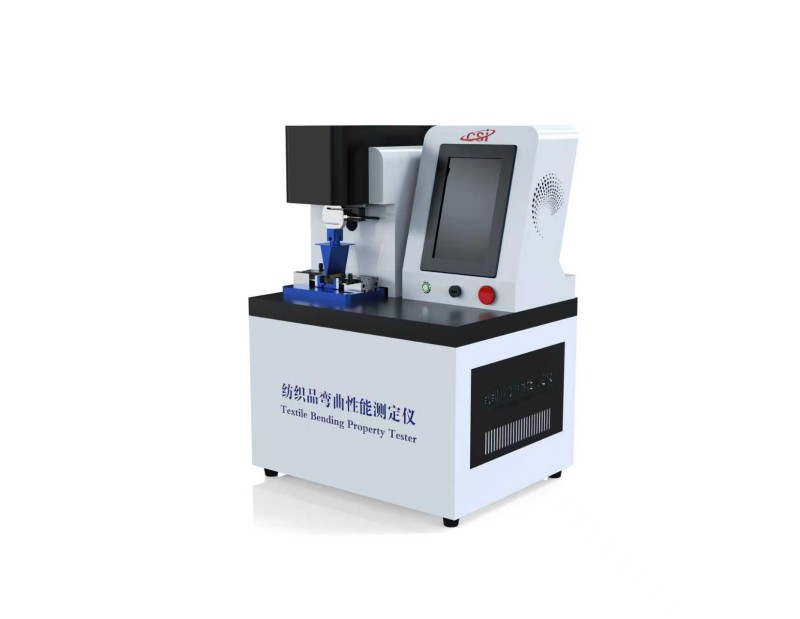

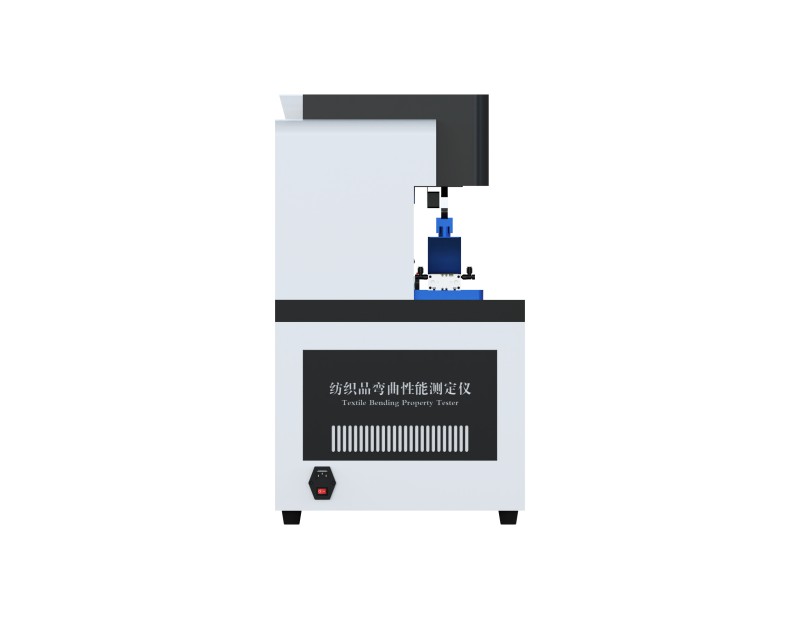

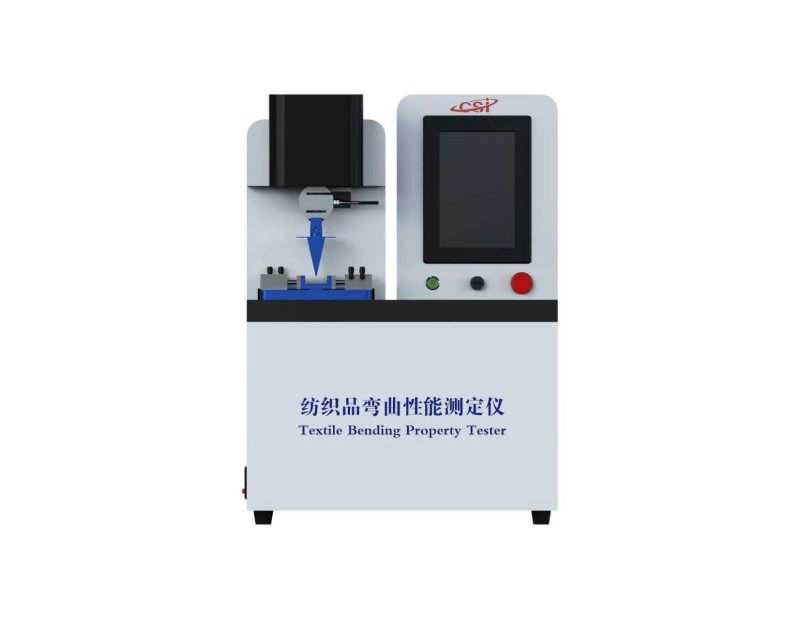

纺织品弯曲性能测定仪-马鞍法

纺织品弯曲性能测定仪-马鞍法

‌纺织品弯曲性能测定仪用于马鞍法：‌

这是一台专门设计用于执行马鞍法测试的设备其主要组成部分和作用包括：

‌水平试样台/支架：‌ 提供稳固的水平基准面

‌平行夹持器或梳子：‌ 用于牢固且平行地夹持试样的两端固定夹持器间的距离L夹持器间距应是可调的或符合标准规定值

‌符合标准：‌ 满足国内外纺织产品标准对弯曲性能的要求如ISO 9073-7,GB/T 18318.6-2017等

技术参数

控制系统：PLC+Windows系统

操作界面：彩色12寸嵌入式工业电脑中英文切换

WiFi连接打印机

‌加载装置：‌‌‌手动放置规定质量的小砝码于试样中心

‌位移测量系统：‌‌激光位移传感器无接触地测量试样中心点相对于基准平面的垂直位移位移测量误差不过士0.1mm

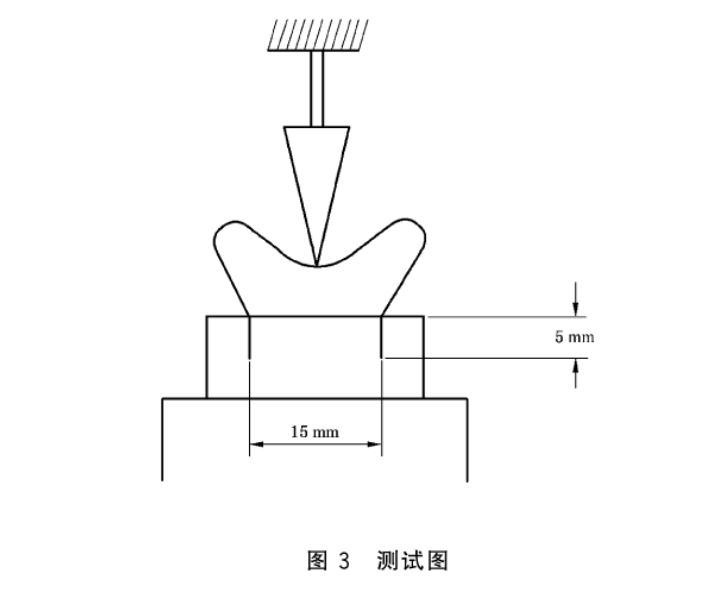

夹样器:夹持面应平整无损,无明显松动,握持力良好两钳口线应高低一致,间距15 mm土0.1 mm,钳口至下侧挡座的距离为5 mm士0.1 mm夹钳的有效宽度至少为50 mm

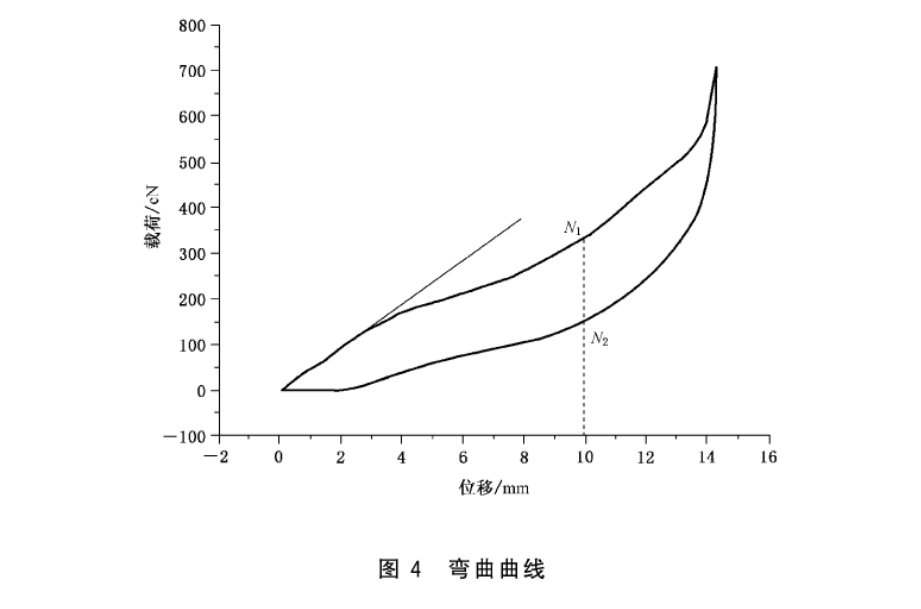

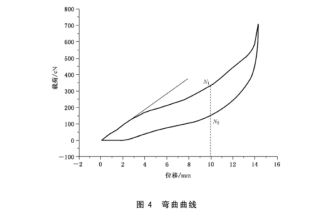

‌数据采集与处理系统计算机/控制器：‌ 接收位移传感器和如果是电机加载力传感器的信号自动记录负载-位移数据并根据内置的标准计算公式实时计算并显示弯曲长度C和抗弯刚度

‌环境控制系统：‌ 温湿度控制箱确保测试在标准温湿度条件下进行如20±2°C, 65±2%RH因为温湿度对织物弯曲性能影响显著

‌测试步骤概要：‌

将试样根据标准要求在恒温恒湿环境中调湿平衡

将试样两端平整地夹入仪器的夹持器中确保试样平整无扭曲夹持器间距L符合标准

如有需要在试样中心施加规定的标准负载如0.2g, 0.5g具体值由标准规定

启动位移测量系统或等待稳定后读数记录试样中心点的凹陷深度δ

仪器自动计算弯曲长度C和抗弯刚度B

通常需要测试多个试样经向和纬向计算平均值
