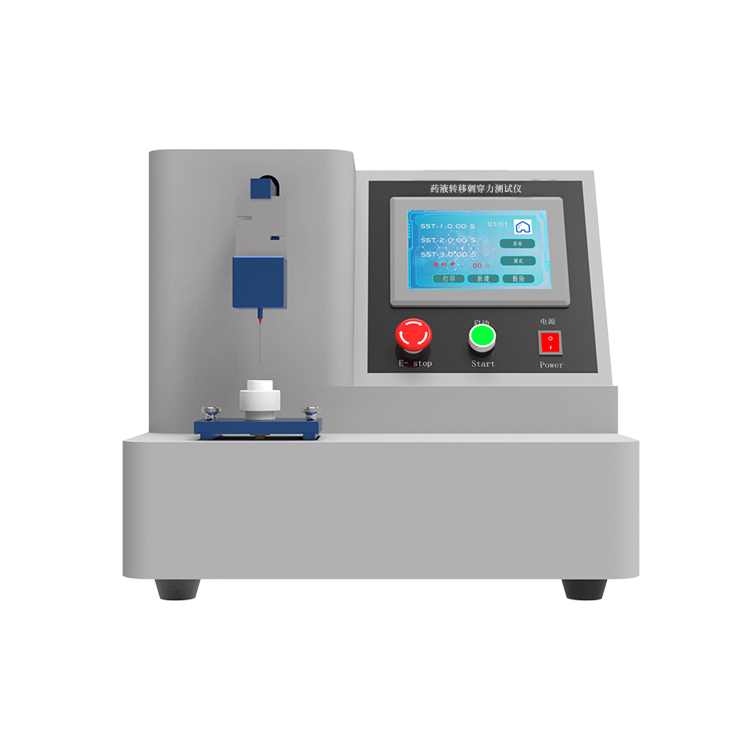

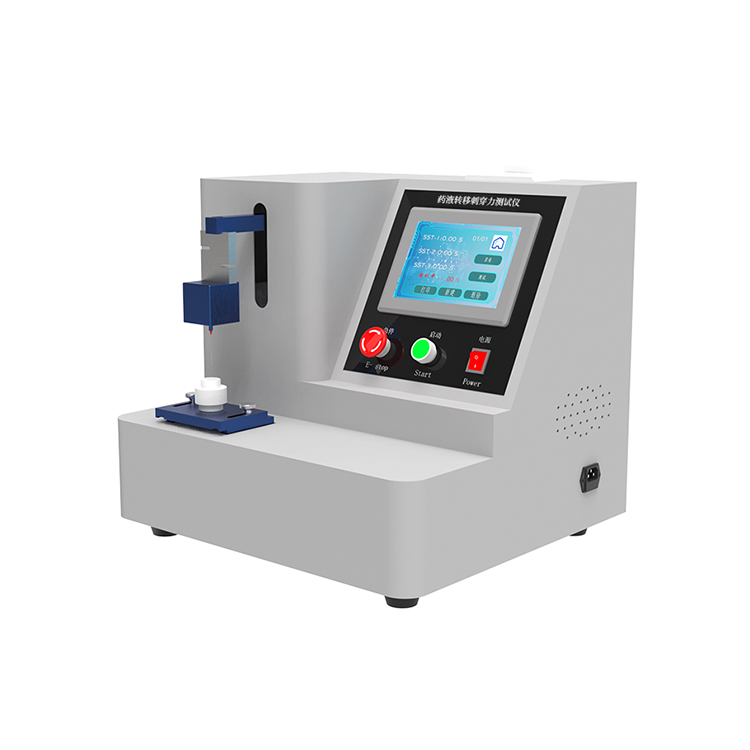

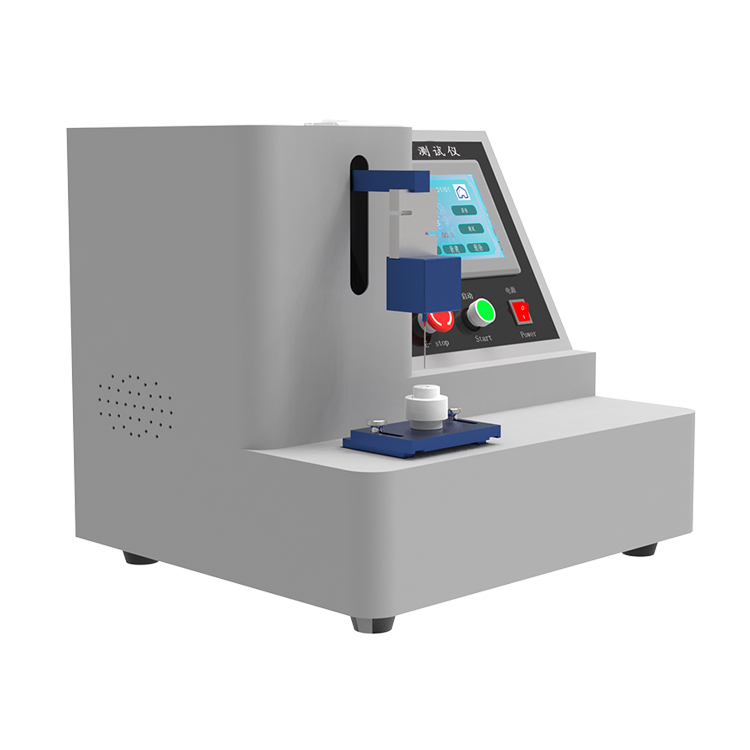

药液转移器刺穿力测试仪

药液转移器刺穿力测试仪

一核心功能

‌穿刺力测量‌：

‌金属穿刺器‌：穿刺力 ‌≤25 N‌符合ISO 8362-2:1988

‌塑料穿刺器‌：穿刺力 ‌≤80 N‌平均值 ‌＜75 N‌符合ISO 8536-2:2001

实时绘制穿刺力-位移曲线捕捉峰值力及穿刺过程稳定性‌

‌多场景适配‌：支持不同穿刺角度垂直/倾斜速度及重复穿刺测试验证针尖耐用性

‌自动化控制‌：PLC系统+7寸触摸屏中英文界面自动生成测试报告

二技术参数

‌项目‌	‌参数‌
控制系统	PLC控制系统
操作界面	7寸彩色触摸屏中英文切换
需的力不应过80 N其平均值应小于75 N可选择更大力值范围联系销售
夹具	配置1套
定制	可定制刺穿针1套
测试速度	以200mm/min控制速度可任意设置无级变速
电源	220V,50Hz
外形尺寸	500×500×440mm

三执行标准及试验流程

符合标准：

YY 0804—2010标准中相关条款设计制造

ISO 85361

ISO 8536-2:2001

塑料穿刺器应按ISO 8536-2:2001 附录B 进行试验

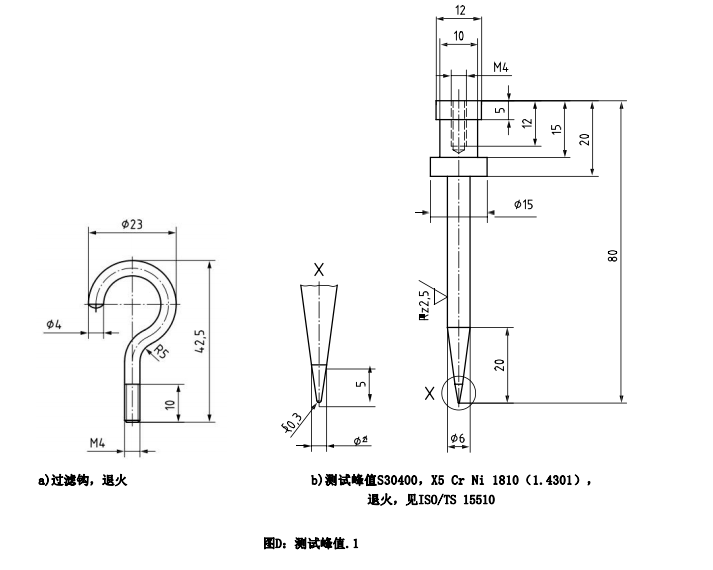

金属穿刺器应按ISO 8362-2:1988 附录B 进行试验

‌预处理‌：

穿刺针与胶塞在20℃±2℃环境下平衡1小时‌

安装适配夹具确保穿刺方向垂直偏差≤1°‌

‌穿刺测试‌：

设置穿刺速度金属针：100 mm/min塑料针：200 mm/min‌

启动设备实时记录穿刺力峰值及曲线变化‌

‌结果判定‌：

金属穿刺器力值≤25 N塑料穿刺器力值≤80 N且平均值＜75 N为合格

四注意事项

‌校准要求‌：定期校验力传感器及位移精度避免数据漂移

‌夹具匹配‌：不同规格穿刺针14G–30G需夹具

‌环境控制‌：非标准温湿度需按附录校正测试结果

注：设备操作需严格遵循 ‌YY0804-2010‌ 或 ‌ISO 8536-2:2001‌ 标准确保临床使用安全性

五配置清单

主机1台

测试软件1套

说明书1份

合格证1份

保修卡1份

签收单1份

铭牌1块

电源线1根

扳手1套

宣传册若干
