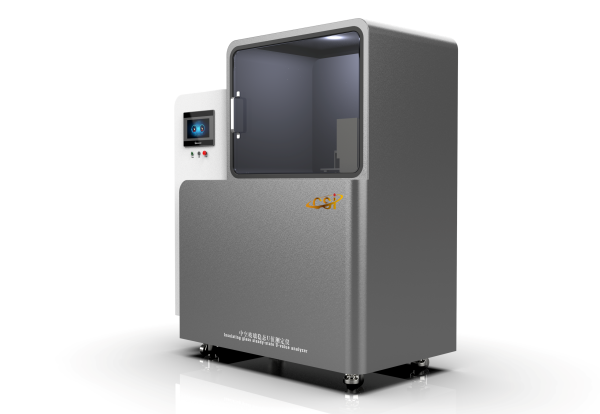

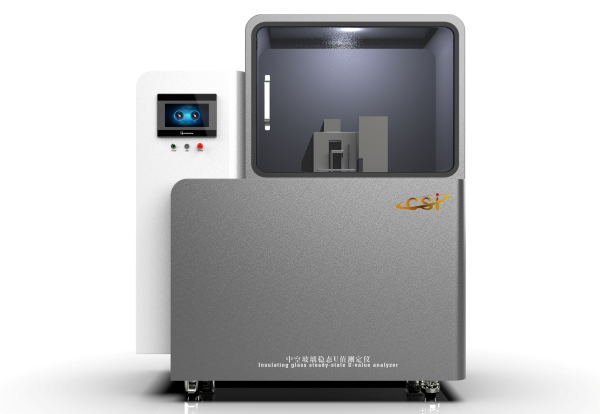

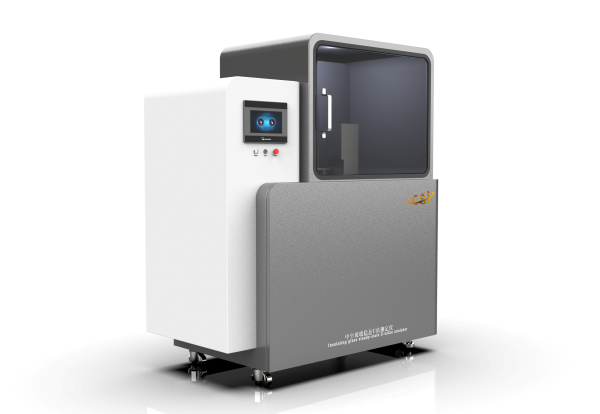

中空玻璃稳态U值测定仪

中空玻璃稳态U值测定仪

‌应用场景：‌

‌玻璃深加工企业：‌ 研发新产品如不同Low-E膜层不同填充气体不同间隔条设计的性能验证原材料玻璃原片Low-E膜间隔条密封胶性能评估生产过程中的质量控制抽样检验

‌门窗幕墙企业：‌ 验证门窗整窗U值计算中使用的玻璃U值输入参数评估不同玻璃配置对整窗性能的影响

‌检测机构：‌ 按照标准GB/T 8484或国际标准对送检的中空玻璃样品进行U值检测

‌科研：‌ 研究玻璃传热机理开发节能玻璃技术

满足标准：

GB/T 10294-2008《绝热材料稳态热阻及有关特性的测定》

GB/T 22476-2008《中空玻璃稳态U值传热系数的计算及测定》

‌

工作原理

‌防护热板法Guarded Hot te Method：‌ 这是常用于实验室基础研究和小尺寸样品的标准方法如ISO 8301, ASTM C177

‌结构：‌ 将被测中空玻璃样品夹在两部分之间：

‌热板：‌ 模拟温暖的室内环境控制温度并提供稳定的加热功率

‌冷板：‌ 模拟寒冷的室外环境控制温度通常通过循环冷媒

‌防护区：‌ 在热板主加热区外围设有一个防护加热区其温度被控制得与主加热区相同目的是消除主加热区边缘的横向热损失确保热量基本垂直通过被测样品

‌测量：‌ 当系统达到热平衡两侧温度稳定且温差恒定时测量输入到热板主加热区的电功率 (Q)此时该功率几乎等于通过样品的热流量

‌计算：‌ U值 = Q / (A * ΔT)

Q: 通过样品的热流量 (W)

A: 样品测试区域的面积 (m²)

ΔT: 热板与冷板之间的稳定温差 (K 或 °C)

‌热箱法Calibrated Hot Box Method：‌ 更常用于较大尺寸接近实际安装尺寸门窗或玻璃幕墙单元的U值测试如ISO 8990, ASTM C1363仪器分为两个独立控制气候的箱体热箱和冷箱被测样品安装在中间的隔墙上原理类似：在稳态下测量维持热箱设定温度需的加热或制冷功率来计算通过样品的热流量和U值防护热板法可以看作是热箱法的一种特殊形式小尺寸高精度

技术参数

控制系统：PLC+Windows系统

操作界面：彩色12寸嵌入式工业电脑中英文切换

WiFi连接打印机

试件尺寸：800mm×800mm×H(10mm～120mm)

传热系数测量范围：(0.25～4.5)W/(m2•K)

传热系数测量精度：±3%

传热系数测量重复性：±1%

冷板温度测量范围：(-5～50)℃

热板温度测量范围：(10～80)℃

传热系数测定仪的温度测量值:冷板温度：2.5℃ 热板温度：17.5℃

温度分辨率：0.01℃

试件数量：2块

电源电压：AC380V三相五线制

设备外形尺寸：1000mm×1732mm×1814mm

‌仪器核心组件：‌

‌热板系统：‌ 控温的主加热区和防护加热区及其控制系统

‌冷板系统：‌ 控温的冷却板或冷箱及其温控系统制冷机恒温液槽等

‌高精度温度传感器：‌ 密集分布在热板冷板表面以及可能的环境仓内用于测量和控制温度

‌功率测量装置：‌ 测量输入到热板主加热区的电能瓦特表

‌样品夹具/框架：‌ 确保样品平整密封地安装在热板和冷板之间边缘热桥小化符合标准要求

‌环境控制仓：‌ 为整个测试装置提供稳定的环境温度通常控制在标准测试温度如23°C

‌隔热层：‌ 阻止测试装置自身与环境之间的额外热交换

‌数据采集与控制系统：‌ 采集温度功率数据控制热板/冷板温度判断稳态条件并计算和输出U值结果
