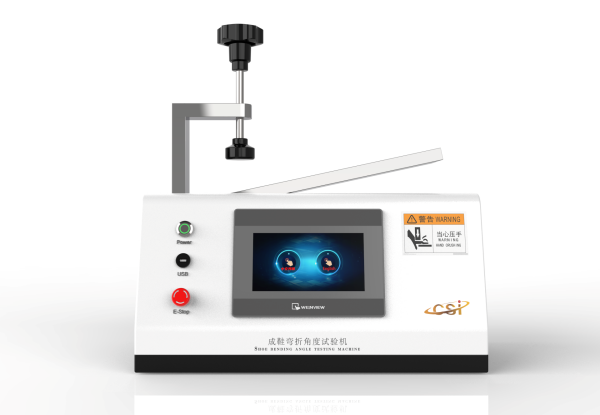

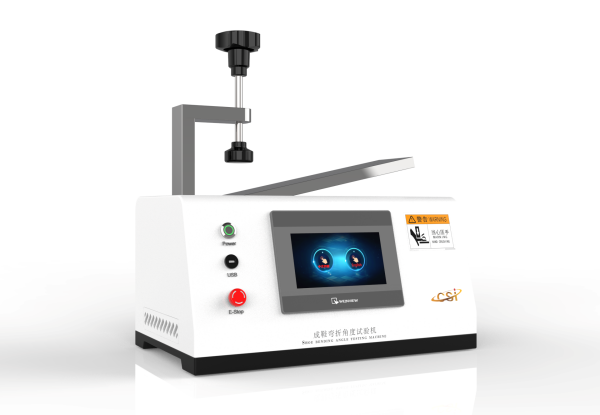

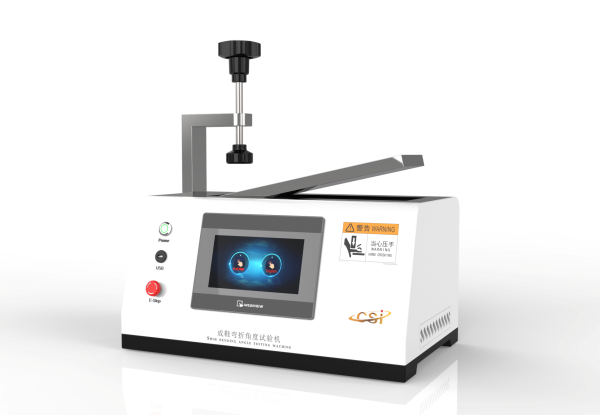

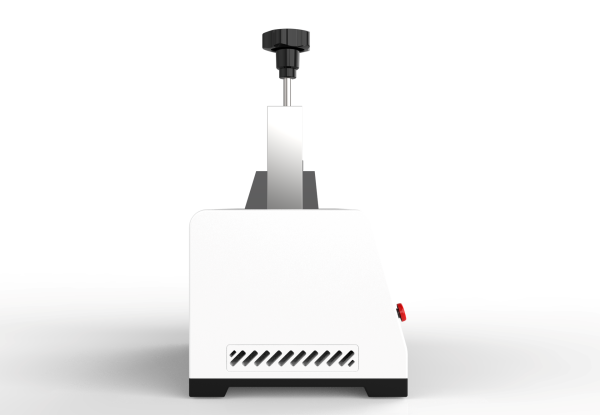

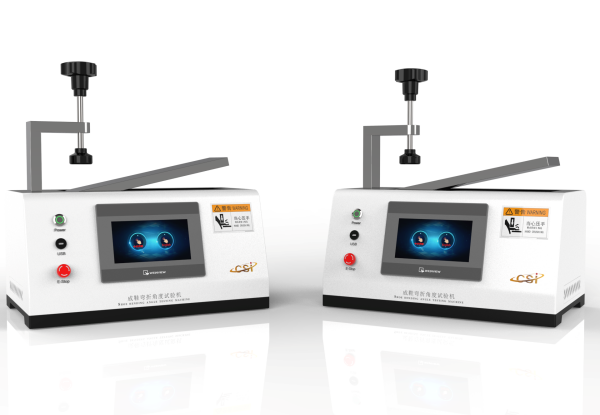

成鞋弯折角度试验机

成鞋弯折角度试验机，整鞋刚性测试仪，整鞋弯曲刚度测试仪

“整鞋刚性测试仪”或称“整鞋弯曲刚度测试仪”、“整鞋屈挠试验机”，是一种专门用于‌测量成品鞋整鞋在模拟步行弯曲变形时的抗弯刚度刚性和弯曲性能‌的‌实验室检测设备‌。

它的核心功能是‌量化评估鞋底尤其是前掌区域和整体结构的弯曲特性‌，这对鞋子的‌舒适度、支撑性、能量回馈、耐用性以及是否符合某些功能性要求‌至关重要。

以下是关于整鞋刚性测试仪的关键信息：

‌测试原理：‌

‌模拟行走弯曲：‌ 仪器通过两个夹具分别夹持住鞋子的鞋头前掌弯曲点附近和鞋后跟。

‌施加弯曲力/角度：‌ 一个夹具固定，另一个夹具通常是夹持鞋头的夹具按预设的‌角度‌如前掌弯曲角度通常为15度或25度或‌行程‌往复运动，或者施加一个‌力‌使其弯曲，并测量相应的弯曲角度。

‌测量关键参数：‌

‌弯曲力：‌ 达到弯曲角度需的力量单位：牛顿 - N。‌力值越大，刚性越强鞋子越硬。‌

‌弯曲角度：‌ 在特定力作用下达到的角度。

‌弯曲刚度：‌ 通常指力值与弯曲角度的比值单位：N/deg 或 Nm/rad，反映抵抗弯曲变形的能力。‌刚度值越大，鞋子越不容易弯曲。‌

‌弯曲能量：‌ 弯曲过程中吸收或消耗的能量单位：焦耳 - J。‌能量越高，弯曲时需的功越大可能意味着行走更费力。‌

‌循环测试：‌ 除了静态弯曲一次性弯曲到设定角度，许多设备还能进行‌动态循环弯曲‌如设定循环次数，用于评估鞋子的‌耐屈挠疲劳性能‌多次反复弯曲后是否开裂、脱胶等。

‌符合标准：‌

GBT20991-2024，GB/T 3903.44, ISO 17707, SATRA TM144, ASTM D1052

‌

技术参数

控制系统：PLC

操作界面：彩色7寸触摸屏，中英文切换；

‌负荷范围Max Load：‌ 0-50N，精度±0.05%FS,确保能覆盖待测鞋类从轻软的童鞋到厚重的工装靴需的测试力值：

‌弯曲角度范围：‌ 0度到90度范围；

‌测试速度：‌ 0-100mm/min可调节的弯曲速度；

‌夹具设计：‌

‌通用性：‌ 夹具需要适应不同鞋号、款式平底鞋、高跟鞋、靴子等。

‌固定牢靠且不损伤鞋面：‌ 夹持方式应能稳固夹住鞋子，同时避免在测试中损坏鞋面或造成异常应力集中。

‌弯曲点位置可调：‌ 能定位前掌弯曲点Ball Joint位置。

‌测试模式：‌ 支持角度控制模式、力控制模式、循环弯曲模式等。

‌数据采集与分析软件：‌ 直观易用的软件用于控制测试、实时显示数据曲线力-角度曲线、自动计算关键参数峰值力、刚度、能量等、生成测试报告。

‌安全防护：‌ 具备必要的安全防护装置。
