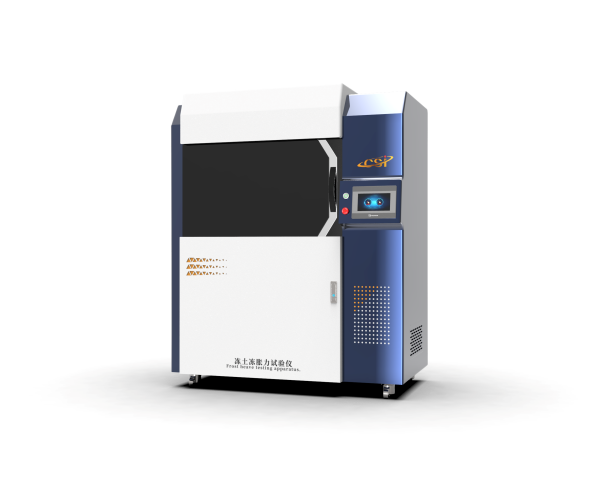

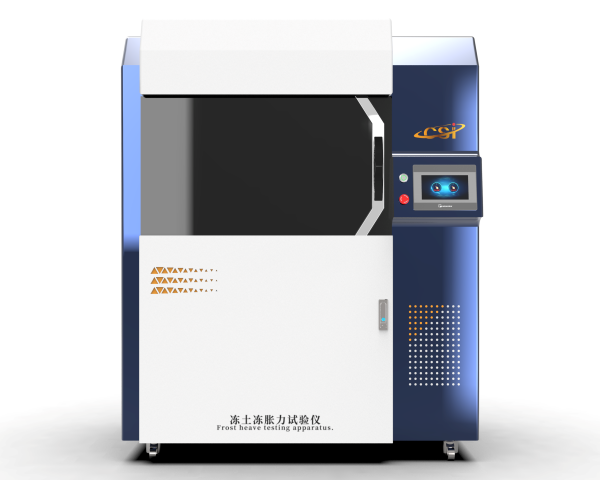

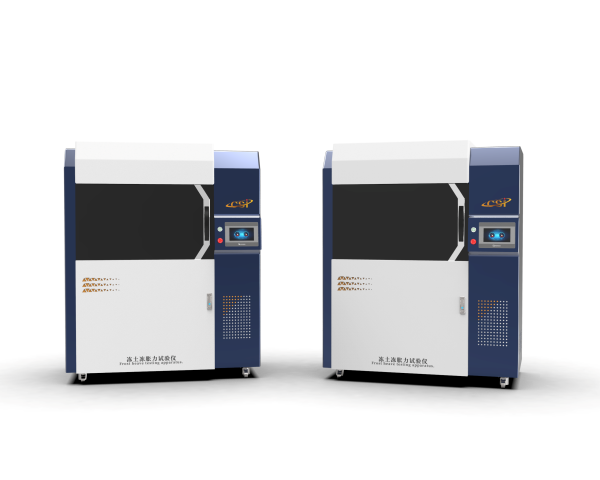

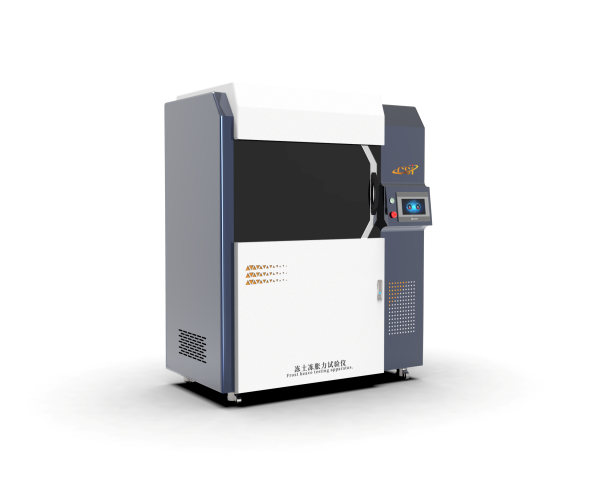

冻土冻胀力试验仪

冻土冻胀力试验仪

冻土冻胀力试验仪是用于测定冻土在冻结过程中产生内应力的设备广泛应用于冻土工程隧道建设及交通基础设施稳定性评估以下是其主要技术特点和应用概述：

一核心功能与技术参数

‌测量指标‌

‌冻胀力‌：标配为0-10kN部分型号可达5MPa精度达0.01%FS

‌冻胀量‌：量程0-30mm

‌温控系统‌

温度范围覆盖-30℃至+60℃可扩展至-70℃波动度±0.1℃

支持三温区箱体冷源热源独立编程实现正弦与线性混合控温

控制系统

系统：PLC+Windows系统双系统切换

操作界面：嵌入式工业电脑12.1寸中英文切换WiFi连接打印机

打印机：微型打印机1套

‌结构设计‌

采用不锈钢内胆与风道循环系统确保温度均匀性

配备多层中空玻璃观察窗射灯照明及RS232/485通讯接口支持远程监控和数据自动采集

二工作原理

通过压力传感器实时监测土样在体积不变条件下冻结产生的内应力土体水分冻结膨胀时传感器记录应力变化结合温度传感器如热电偶¹¹和变形量测系统综合分析冻胀特性

三主要制造商与型号

四试验标准与适用领域

‌执行标准‌：GB/T50123-1999《土工试验方法标准》JTG3430-2020《公路土工试验规程》

‌应用场景‌：冻土区桥梁基础稳定性分析铁路路基冻胀监测地铁隧道工程

五典型应用案例

‌西藏拉妥至芒康公路‌：通过冻胀计监测-0.5~1.25m深度土体变形评估冻胀发展期与稳定期

‌冻土隧道工程‌：结合冻结温度试验仪优化施工方案
