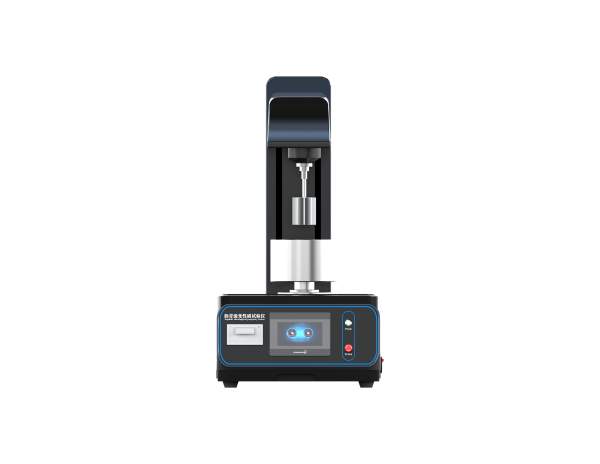

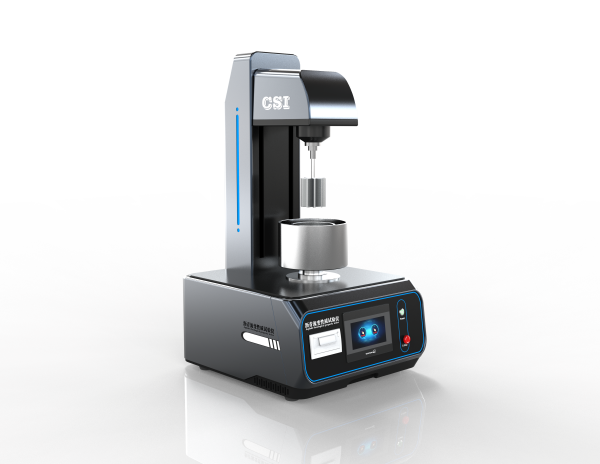

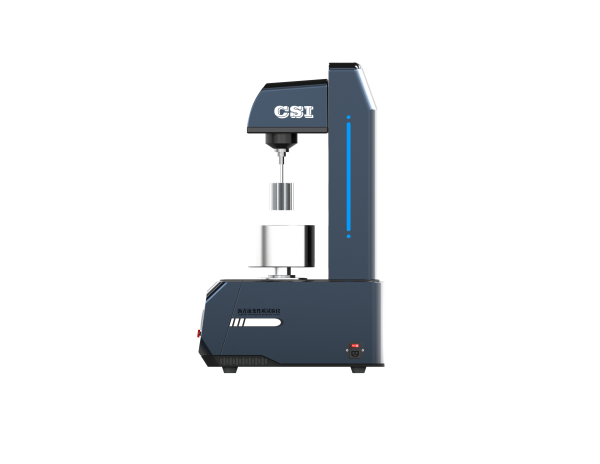

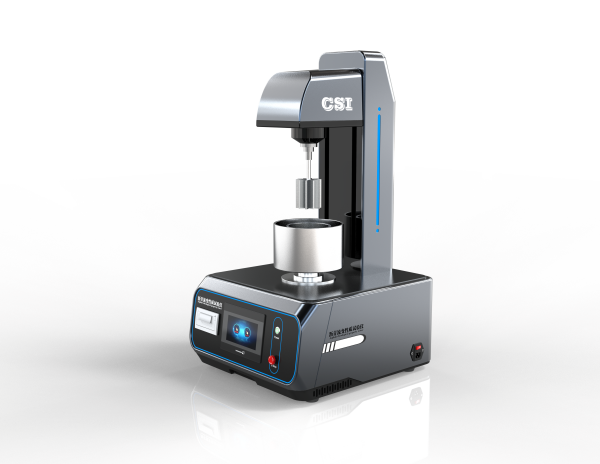

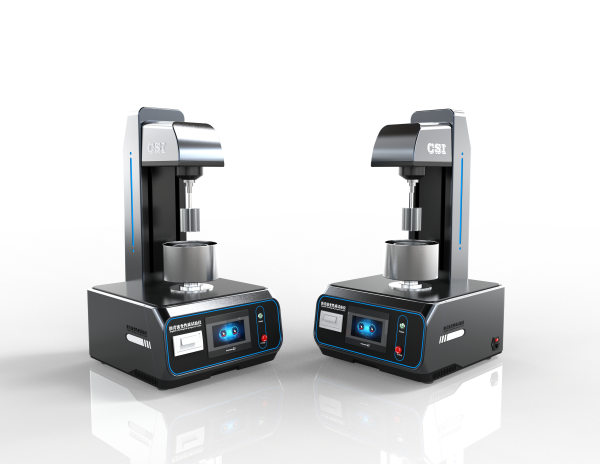

沥青流变性质试验仪

沥青流变性质试验仪

一 概述：

沥青流变性质试验仪适用于测定颗粒尺寸小于250μm的原样沥青压力老化后的沥青和薄膜烘箱或旋转薄膜烘箱后的老化沥青的动态剪切模量和相位角

二执行标准

JTG E20-2011《公路工程沥青及沥青混合料试验规程》中T0628-2011《沥青流变性质试验(动态剪切流变仪法)》规定的要求设计制造的

AASHTO T315 [4]/ASTM D7175《沥青流变性质的动态剪切流变仪测定法》

三设备参数

控制系统：PLC

操作界面：7寸彩色触摸屏

1控温范围:3~85℃

2控温精度:±0.1℃

3正弦振荡荷载频率:10rad/s±0.1rad/s

试验板规格:

3.1直径为8.00mm±0.05mm

3.2直径为 25mm±0.05mm

电源：AC220V  50Hz  1KW

四实验准备和实验步骤

4.1实验准备

1按本规程T 0602的方法准备试样加热沥青至足够流动状态用来浇注试件原样沥青加热的温度不宜高于135℃改性沥青加热温度不过163℃在加热过程中给样品加盖并适当进行搅拌以保证样品的均匀性和赶走气泡
2将选择的试验板固定于试验机上在试验温度下建立试验板零间隙水平 向上移动顶板使板间隙为1mm±0.05mm(直径25mm用于原样沥青和薄膜烘箱或旋转薄膜烘箱老化后的沥青或2mm±0.05mm(直径8mm用于压力老化后的沥青
3仔细清洁试验板表面使沥青均匀牢固地粘到试验板上当采用8mm试件时将环境室温度升到约45℃当采用25mm试件时将环境室升到试验温度或试验温度范围的初始温度
4取出试验板将沥青浇注在试验板的中心处使得沥青基本覆盖整个板除了周边留有2mm宽外待沥青变硬后将试验板装回流变仪
5移动试验板挤压两个试验板间的试件加热试件修整器修整周边多余的沥青
6试件修整后调整间隙到试验间隙

4.2实验步骤：

1调整好试验板间隙后将试件温度升到试验温度±0.1℃
2当对沥青进行确认试验时从沥青性能分级要求PG中选择合适的试验温度
3将温度控制器设定到需要的试验温度±0.1℃对试件恒温至少10min然后开始试验
4在应力或应变控制方式下进行试验
5当采用应力控制方式时从表T0628-2中选择合适的应力值进行试验动态剪切流变仪能自动控制应力不需操作者调整
6当采用应变控制方式时从表T 0628-3中选择合适的应变值进行试验动态剪切流变仪能自动控制应变不需操作者调整

7当温度达到平衡时设备将自动以l0rad/s的频率和选择的应力或应变自行试验次10个循环不记录数据第二次10个循环记录数据用于计算复合剪切模量和相位角记录和计算均由数据采集系统完成

8试件制备和修整结束后应立即进行试验在多个温度下进行试验时从试件加热到整个试验结束应在4h内

五配置清单：

测试软件1套

主机   一台

电源线    一根

产品合格证   一张

产品使用说明书   一份

产品画册  一份
