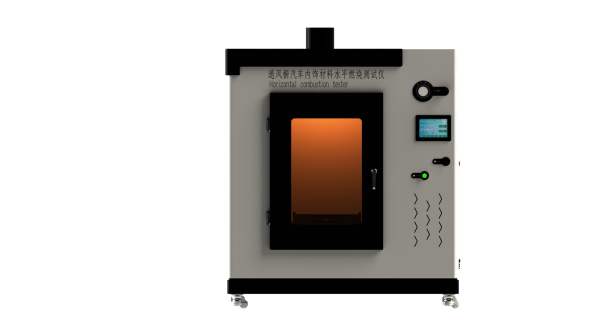

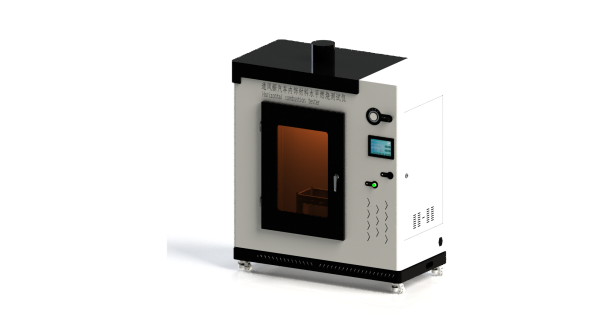

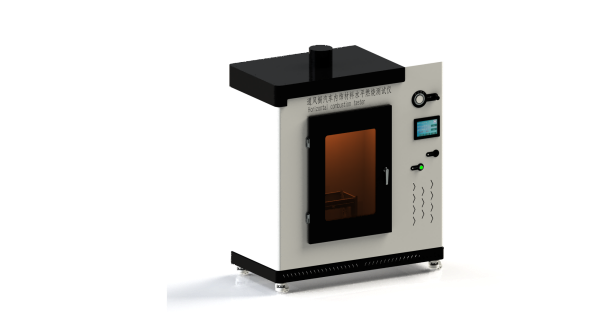

通风橱汽车内饰材料水平燃烧测试仪

通风橱汽车内饰材料水平燃烧测试仪

触摸屏控制汽车内饰材料燃烧测试仪依据GB8410-2006汽车内饰材料的燃烧特性设计生产主要针对汽车内饰材料的可燃性进行定性评定采用7寸全彩触摸屏显示/控制试验数据可存储在触摸屏内可调阅试验历史数据记录燃烧时间后设备自动计算试验结果燃烧速度又称燃烧速率适用于各种类型的汽车内饰材料生产厂家及其材料部件的研究生产和质检部门也适用于绝缘材料工 程塑料或其它固体可燃材料行业该款设计标准为GB8410-2006汽车内饰材料的燃烧特性为水平法试验工作条件及主要技术指标

1. 环境温度：-5℃-30 ℃

2. 相对湿度：≤ 85%

3. 供电电压：220V+ 10%50HZ,功率：100W

4. 气源：液化石油气

5. 全彩触摸7寸触摸屏中英文切换：

a. 尺寸：7寸 有效显示尺寸 长15.5cm 宽8.6cm

 b. 分辨率：800*480

 c. 通讯接口 RS2323.3V CMOS或TTL串口方式

 d. 储存容量:1G

 e. 采用纯硬件FPGA驱动显示“零”启动时间上电即可运行

 f. 采用M3+FPGA架构M3负责指令解析FPGA专注TFT显示保证速度和可靠性

  g. 主控制器均采用低能耗处理器自动进入节能模式

6. 实验数据可储存触摸屏内可调阅查询历史数据

7. 记录燃烧时间后设备自动计算试验结果燃烧速度又称燃烧速率

8. 满足GB8410-2006要求的大通风橱与试验火焰直接接触的燃烧室整体采用不锈钢材质耐久性高

9. 计时精度0.1s

10. 本生灯即燃烧器对试样施加火焰15s

11. 本生灯管内径9.5mm+ 0.1mmm长约100mm

12. 试验倾角：本生灯90°垂直对着水平放置的样品燃烧

13. 火焰高度：20mm± 2mm 到100mm±2mm可调(一般调为38mm)

14. 施焰时间：0-999.9s±0.1s可调一般选择为15s)

15. 续燃时间：0-999.9s±0.1s观察火焰达到标线后手动开始手动暂停

16. 燃烧气体：液化石油气或煤气

17. 风速控制:风扇转速:2600RPM,风扇风量:2.37m3/min

18. 外形尺寸：  长*宽*高 1310*650*1560mm含脚 内部燃烧箱 长383宽205高355

19. 通风橱内容积：＞0.75立方,长*款*高约1050mm×640mm×1300mm, 背景黑色背景照度≤20Lux

20.内部结构：燃烧箱放置在通风橱内通风橱内部容积为燃烧箱体积的20倍-110倍而且通风橱的长宽高的任一尺寸不过另外两尺寸中任一尺寸的2.5倍

21,进气压力范围：0-100KPA精度等级:2.5

22控制系统：PLC

23照明灯：180MM-24V内置

设计标准 ：  GB8410-2006汽车内饰材料的燃烧特性

操作要求

试验环境要求：环境温度：-5℃-30 ℃相对湿度：≤ 85%

电源要求：供电电压：220V+ 10%50HZ, 功率：100W

气源要求：气源：液化石油气注：气源和链接头用户自备

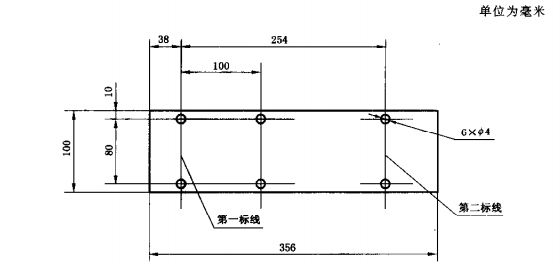

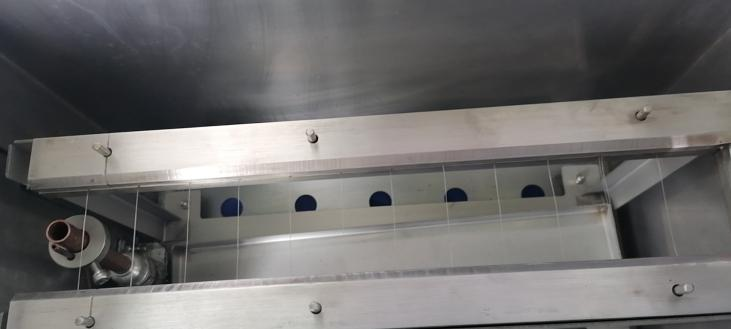

试验原理：将试样水平地夹持在U型支架上在燃烧箱中用规定高度火焰点燃试样的自由端15s确定试样上火焰是否熄灭或何时熄灭以及试样燃烧的距离和燃烧该距离用时间

箱体结构：包含燃烧箱通风橱和集成控制三部分燃烧箱内置于通风橱内通风橱与集成控制为一体式设计
