汽车密封条压缩变形量测试仪

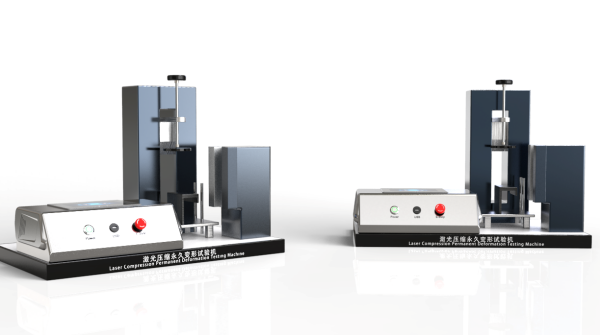

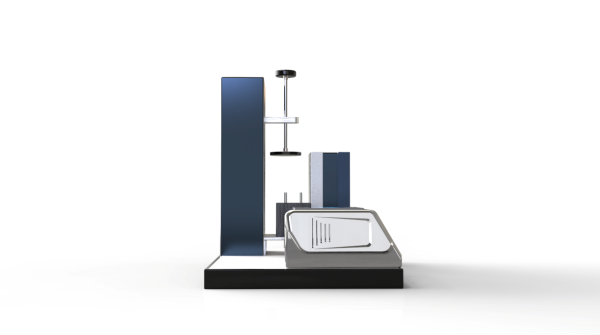

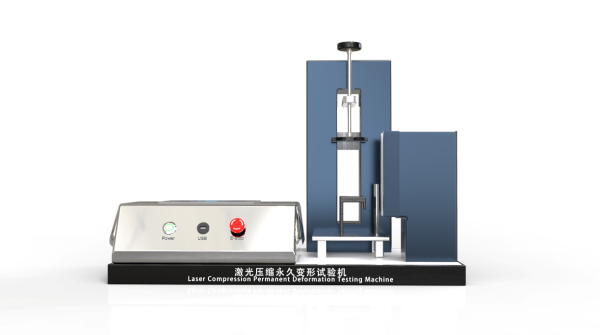

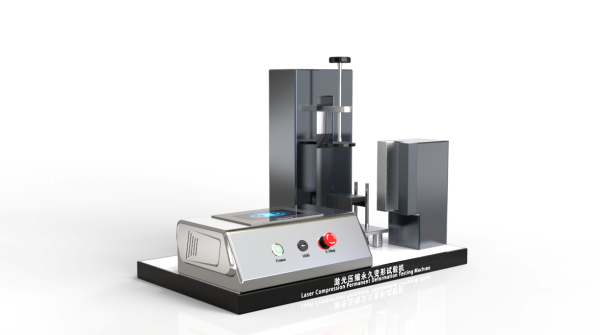

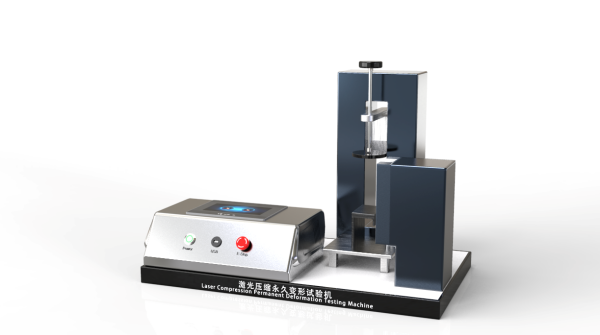

汽车密封条压缩变形量测试仪激光压缩变形试验机

简介：

激光压缩变形试验机是基于PV3363开发的汽车密封条检测设备可线性的检测汽车密封条压缩变形量曲线

执行标准：

PV3363GB/T7759 QC/T709GB/T 21282SMTC 3 C00003-2010

技术参数

控制系统：PLC+Windows系统

操作界面：彩色12寸嵌入式工业电脑中英文切换WiFi连接

‌精度要求‌：试验力分辨力达1/±500000 FS示值误差≤±0.2%0.5级精度

‌力控范围‌：通常为0.005%～5% FS/s支持恒力恒变形控制模式

‌位移测量‌：行程≥100mm位移速率0.001～600mm/min可定制高速系统3

‌环境模拟‌：部分设备集成温湿度控制系统满足标准测试环境23±2℃50±5% RH

三检测流程基于GB/T 7759

‌样品制备‌：裁取代表性密封条样本按标准尺寸处理并预调节温湿度

‌初始厚度测量‌：使用激光传感器记录压缩前厚度

‌压缩阶段‌：

样品置于夹具中施加规定压力如实际工作压力的70%

保持压缩状态至标准时间通常22-24小时

‌恢复与测量‌：

卸压后静置恢复如30分钟测量残余厚度

计算变形量：变形率 = [(初始厚度 - 残余厚度) / 初始厚度] × ‌

采用伺服电机+高精度滚珠丝杠驱动符合GCB6-89标准

自动生成测试报告及变形曲线适用于三元乙丙等密封条

‌自动化测试装置‌

集成高度传感器实时监测压缩/恢复过程数据提升检测效率

‌兼容标准‌：优先选择明确符合GB/T 7759ISO 815等标准的设备

‌工装适配性‌：根据密封条截面形状定制夹具

用电要求：220v,600W

外形尺寸：720*460*520mm
