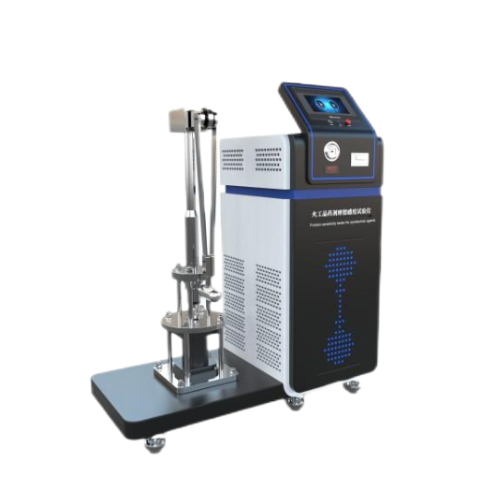

火工品药剂摩擦感度试验仪

火工品药剂摩擦感度试验仪

一 仪器介绍

实验原理

将定量的被测药剂限制在两表面光滑的滑柱间从一定角度释放一定质量的摆锤通过击杆从摩擦装置滑柱的侧面撞击滑柱,使其下面的被测药剂经受滑动摩擦作用,观察其发火情况,计算发火概率,作为药剂的摩擦感度

符合标准：

GJB 5891.24-2006《火工品药剂试验方法第 24 部分:摩擦感度试验》

二 仪器参数

技术参数：

1. 控制方式：PLC

2. 操作方式：触摸屏

3. 摆体质量：2700g±27g

4. 摆锤质量：1500g±15g

5. 摆臂长:  760mm±1mm

6. 摆体质量中心至转动轴中心距离:   600mm±5

7. 摩擦装置：

8. 导向套：外径φ40*18mm    内孔：φ10*18mm     材料：钢材T10A   淬火 60HRC~65HRC

9. 滑柱：φ10*115mm   材料：钢材  GCr15    淬火 60HRC~65HRC

10.  压力装置：0~5kg  可调

辅助设备：

11. 恒温水浴 :   0~99℃ 温控精度：±1℃

12. 压力机 : 分辨率0.1℃

13. 天平：量程200g  精度：0.0001g

14.  游标卡尺： 1把

15. 电源  ： AC 220V 50HZ  1.5KW

16. 规格：1100*450*1350mm

基本配置：

主机   一台

电源线 一根

说明书 一本

合格证 一个

保修卡 一个

铭牌     一个

扳手     一套

恒温水浴   一台

压力机       一台

天平            一个

游标卡尺  一把
