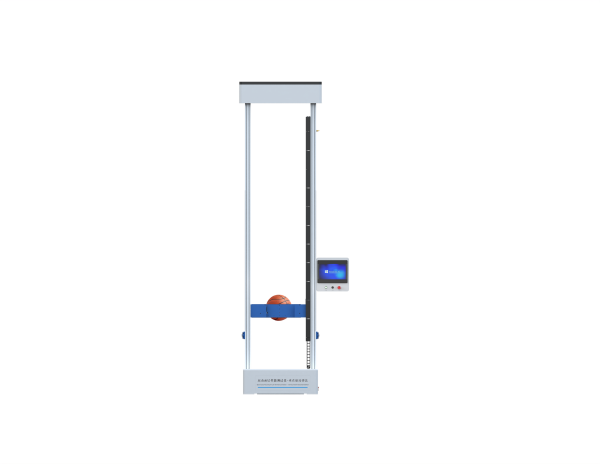

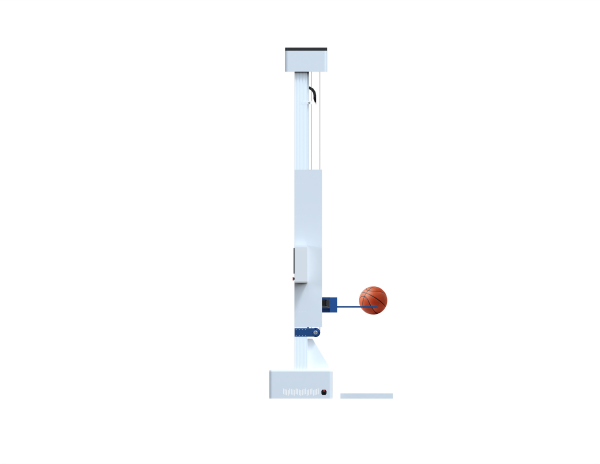

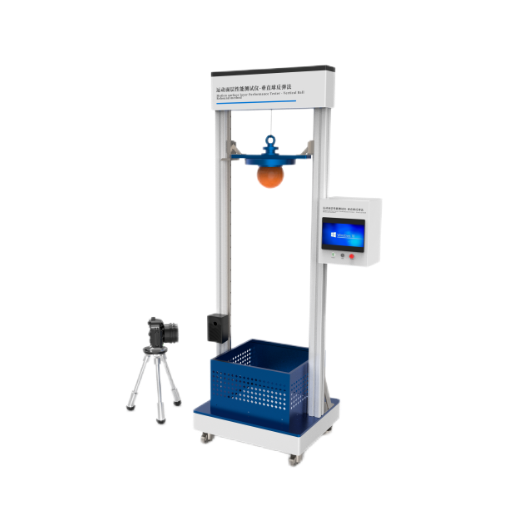

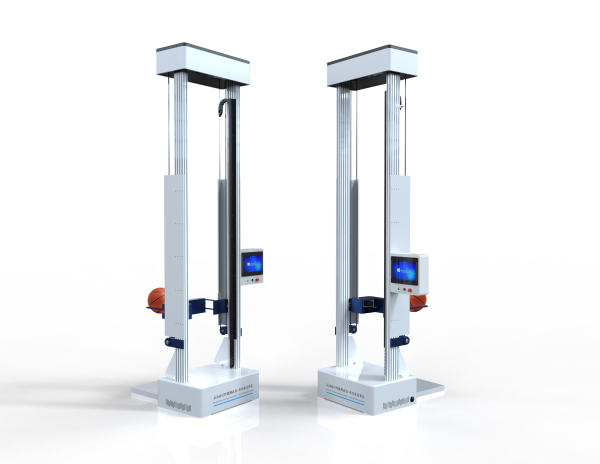

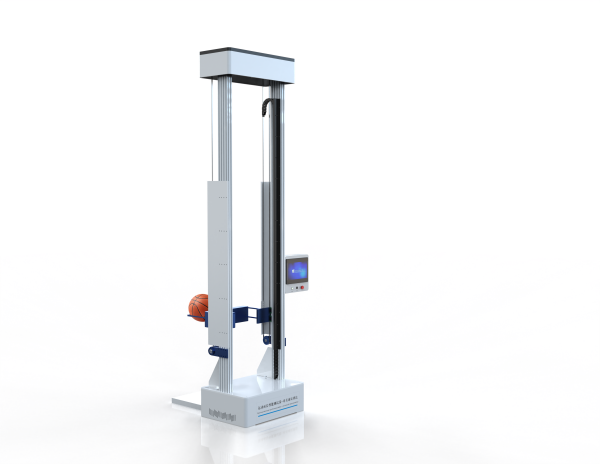

运动面层性能测试仪-垂直球反弹法

运动面层性能测试仪-垂直球反弹法

一测试原理：

将测试用球从规定高度释放,分别自由下落到混凝土面层和运动面层上,测量测试用球在不同面层上次反弹的高度,测得垂直球反弹高度值,计算垂直球反弹率

二适用标准

GB/T 22517.1-2024 体育场地使用要求及检验方法第1部分:综合体育场馆木地板场地

TY/T 2003.7-   运动面层性能测试方法第7部分:垂直球反弹

三技术参数：

    1操 作 界面： 12寸一体式工控机

2控制机系统： Windows+PLC

3行      程： 0.1-2.2m  精度±0.01m

4温湿度传感器：0.1-100℃ 精度±0.5℃  0~RH 精度：±5% FS

5球体压力计：0~2mpa  精度±0.5% FS

6混凝土模块：0.5 mx0.5 m 强度等级应不低于 GB 50010规定的 C25 的要求

7混凝土模块：应水平固定安装,无振动,表面平整无裂纹

8球体下降方式：自由落体

9视觉模块：只观记录测试用球的运行轨迹以及球体运行高度

10声音模块：记录测试用球次落地和第二次落地声音达到峰值时的时间,并自动计算和显示垂直球反弹高度计时精度为士1ms

11自由导轨：两边高精度导轨耐磨性高无噪音

12高精度电机：步进电机驱动加导轨运行

13设备自带：福马轮4只可落地和可移动可固定
