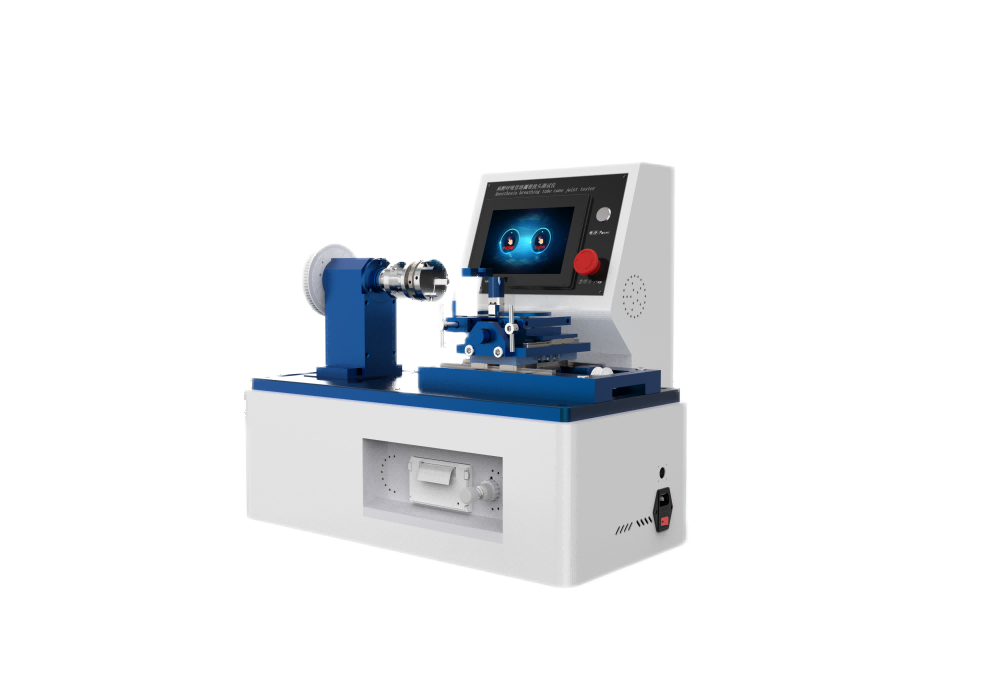

麻醉呼吸管路圆锥接头测试仪麻醉呼吸管路圆锥接头多功能测试仪
一仪器介绍及核心功能
仪器介绍
麻醉呼吸管路接头测试仪采用7寸彩色触摸显示屏中英文菜单显示可由机载打印机打印出测试结果可做15mm,22 mm锁接接头与外圆锥接头的锁接可靠性试验和15mm,22 mm 锁接接头泄漏试验.
多模式性能测试
轴向力测试范围0–100N精度0.1%分离力测试范围0–100N速率≤20 N/s扭矩测试范围0–1N·m精度0.1%
支持压力测试0–1000kPa精度0.1%正压泄漏测试分辨率0.0001pa·m³/s及密封性验证
动态流程模拟
可设定保持时间1–60秒模拟接头装配→保压→分离全流程循环
自动化判定系统
PLC控制实时监测数据自动判断测试结果合格性并生成报告
二关键技术参数
参数类别 | 技术指标 |
测试项目 | 分离力泄漏率值扭力轴向力等等 |
控制系统 | PLC控制系统 |
操作界面 | 彩色7寸触摸屏中英文切换 |
轴向力 | 0N~100N精度：±0.1%FS可定制其他量程和精度 |
压力变送器 | 0~ 1000kPa精度：±0.1％FS可定制其他量程和精度 |
分离力 | 0N~100N精度：±0.1%FS可定制其他量程和精度 其速率为 不大于20 N/s |
保持时间 | 1~60s任意设定 |
扭矩 | 0-1N·m精度：±0.1%FS可定制其他量程和精度 |
正压泄漏分辨率 | 0.0001pa·m³/s |
外接气源 | 压力0.4MPa左右用户自备常规空压机 |
高精度电机驱动高精度导轨 | |
内置高精度真空电磁阀若干 | |
打印功能 | 嵌入式微型打印机配打印纸 |
接头 | 标准接头15mm/22mm内外圆锥接头各1个含快插接头 |
用电要求 | 220V,350W |
设备重量 | 44.5kg |
外形尺寸 | 约长520*宽360*高550 (mm) |
三执行标准及测试流程
符合标准：
满足标准YYT1040.1附录B 和附录CYY0461ISO5367-2000
测试流程：
样品安装
将待测接头固定于夹具确保无偏移
参数配置
设定轴向力扭矩压力阈值及保持时间
自动执行
设备依次完成密封性验证分离力测试抗滑丝性检测等流程
结果输出
系统自动判定合格性打印包含力值曲线及泄漏量的报告
四合规性与应用
标准符合：强制满足YY0461-2003YY/T1040.1及ISO5367对接头性能的检测要求
风险防控：识别密封失效或结构断裂隐患防止术中气体泄漏事故
质控优化：量化接头耐久性数据指导生产工艺改进
五配置清单
主机1台
测试软件1套
说明书1份
合格证1份
保修卡1份
签收单1份
铭牌1块
电源线1根
扳手1套
宣传册若干
增压泵1台
接头配置如下：
金属接头 | 塑料接头 |
15mm外圆锥1个 | 8.5mm内圆锥1个 |
15mm内圆锥1个 | 8.5mm外圆锥1个 |
15mm环规1个 | 15mm内圆锥1个 |
15mm塞规1个 | 15mm外圆锥1个 |
22mm外圆锥带槽1个 | 22mm内圆锥1个 |
22mm外圆锥带肩1个 | 22mm外圆锥1个 |
22mm内圆锥1个 | |
22mm环规1个 | |
22mm塞规1个 | |
22mm转接头1个 |
