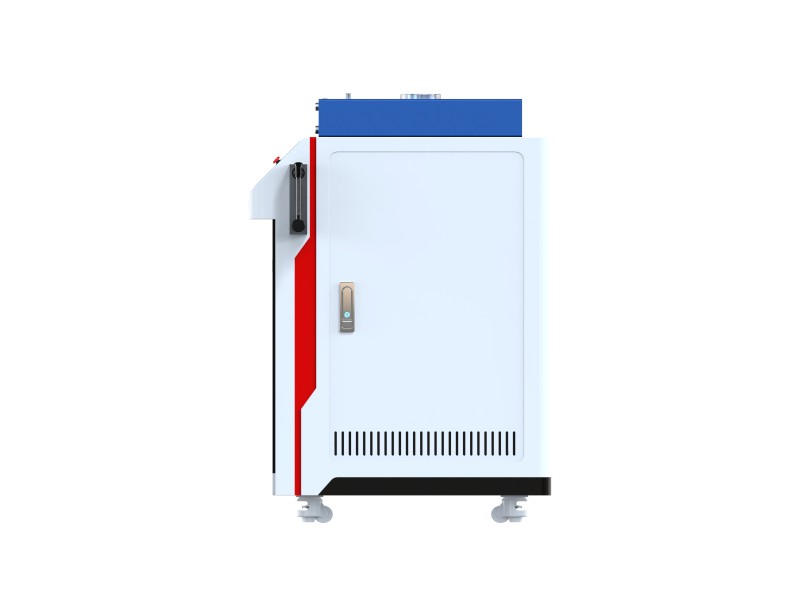

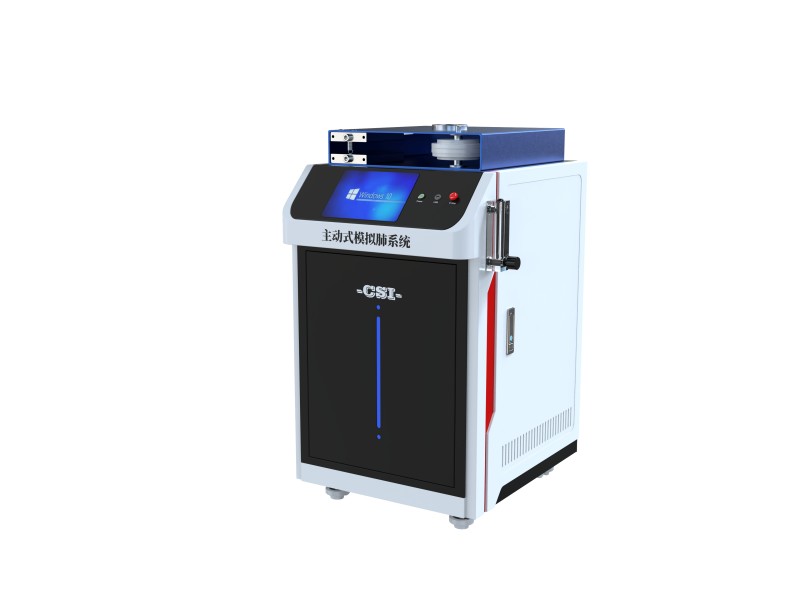

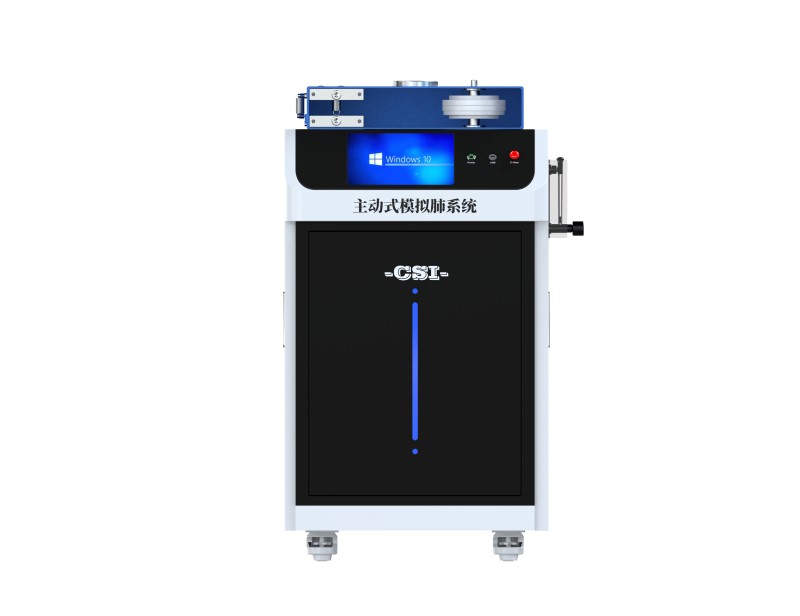

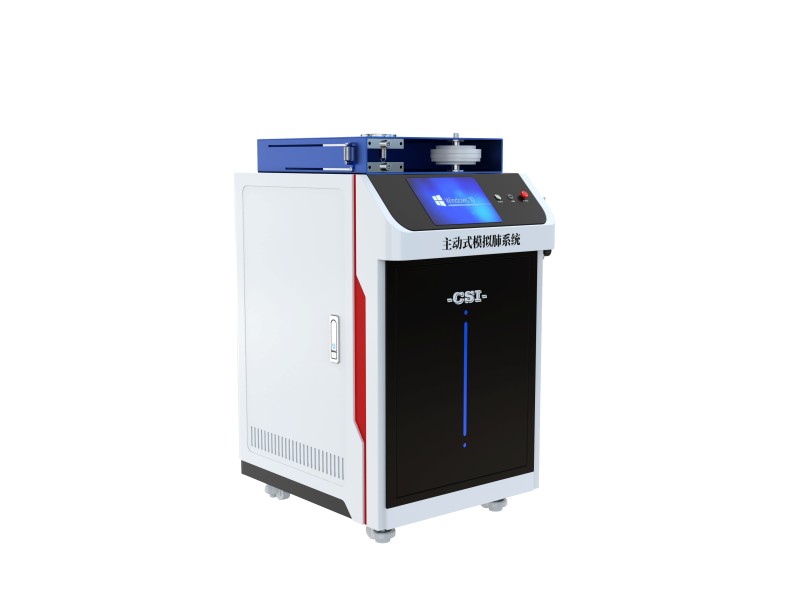

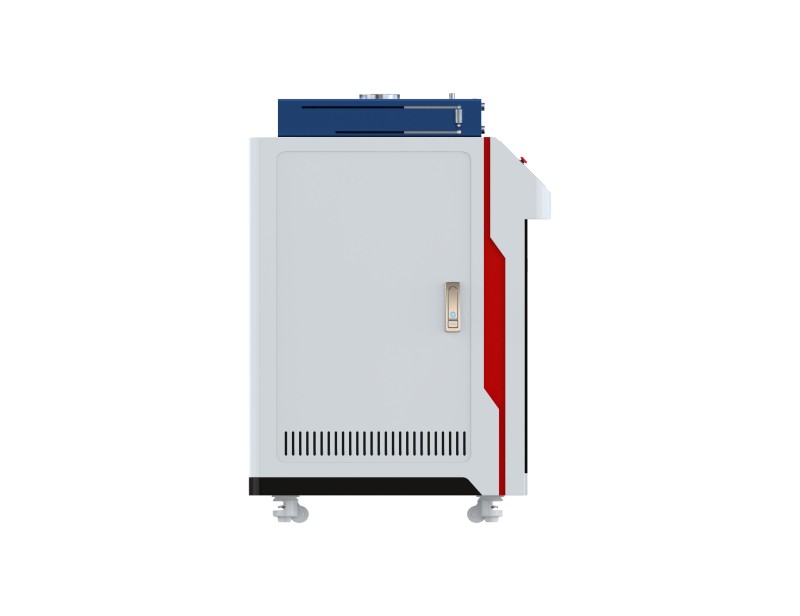

主动式模拟肺系统

主动式模拟肺系统

仪器应用

主动式模拟肺系统模拟具有主动呼吸能力的患者肺用于人工复苏器的潮气量测试也可模拟从儿童到成人带面罩时真实呼气情景,用于临床呼吸方面研究和教学

执行标准

YY 0600.4-2013ISO 10651-4《医用呼吸机 基本安全和主要性能要求 第4部分:人工复苏器》

技术参数

控制系统: PLC+windows

操作界面： 12寸工控一体机

1.实时交互性：系统运作时可以调整病人生理参数

2.连接笔记本电脑通过软件进行实时数据分析

3.校准气体:空气氧气

4.弹性膨胀囊载气容量呼吸潮气量:10-1000ml更大容量可选肺顺应性范围:C=10-500 ml/kPa0.1-50 ml/hPaC10-C50连续调节气道阻力有多种规格可选: R5=0.5kPa/L/sR20=2kPa/L/sR50=5kPa/L/SR400=40kPa/L/s精度±5%提供顺应性气道阻力的特殊定制服务呼气出口为标准呼吸机管接头外φ22/内φ15mm

5.同步呼吸发生器

同步呼吸容量10-300ml主动呼吸频率调节范围:3-60次/分钟:精度±1BrPM更高呼吸率可以定制吸气呼气时间10-19999ms吸呼比:1:1010:1连续可调呼吸暂停模拟功能暂停持续时间可设置0-300s间隔持续时间可设置0-300s

6.气流分析仪器

流量测量范围:0~ 300 SLM

准确度:读数的 1.7% 或0.05 L/min

压力范围:+150 cmH20精度+0.5% 读数或0.15 cmH20取较高

容积范围:0.004-99L准确度 读数2%或1mL以较大值为准峰值流量大于2.5 SLM

温度范围:-10 to 50°℃,+1℃

湿度范围:10-90% RH精度3%RH

仪器配置:

同步呼吸发生器1台

主动式模拟肺1台

气道阻力组合4只/套

呼吸管路和转接头组合1套
