当前位置: 首页 > 产品中心> 医疗器械类> 热湿交换过滤器综合性测试仪含压降泄漏顺应性

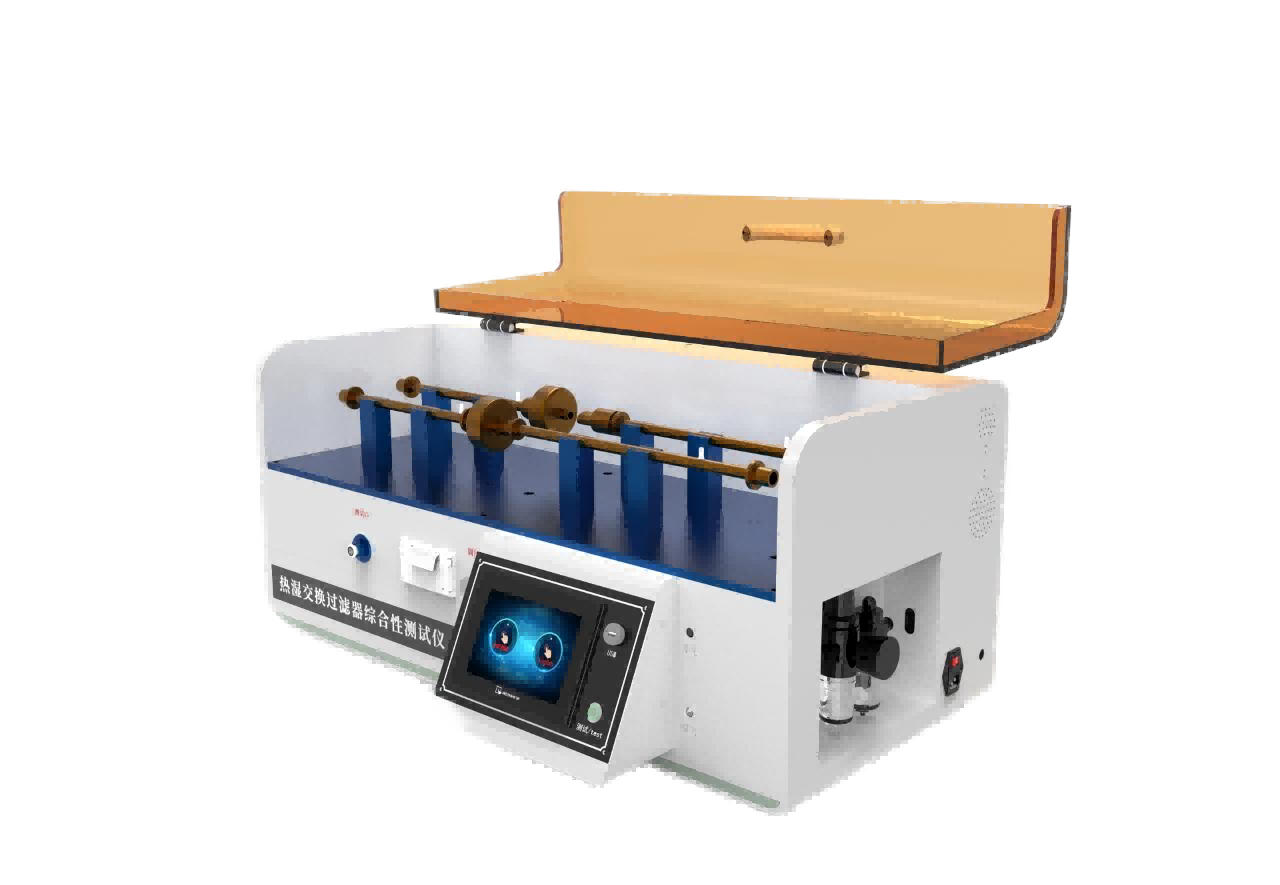

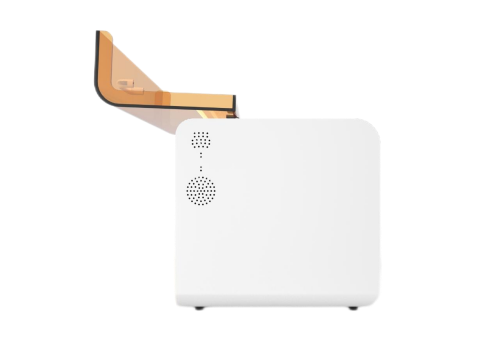

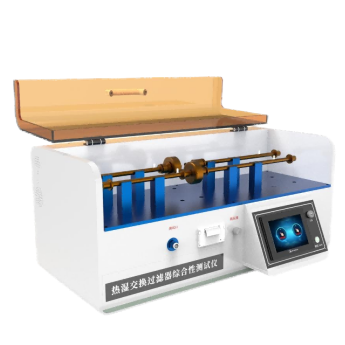

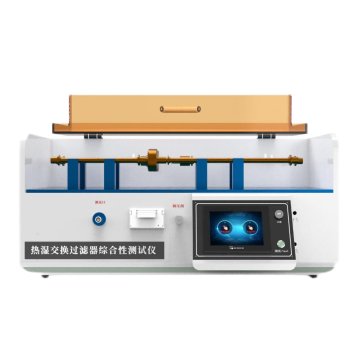

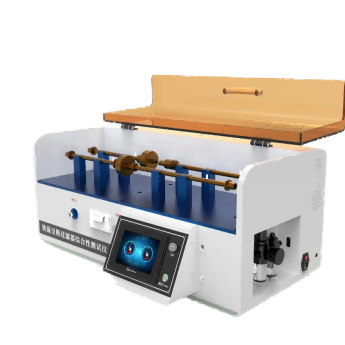

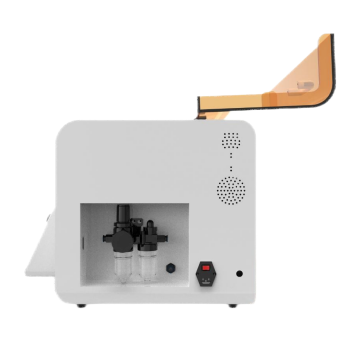

热湿交换过滤器综合性测试仪含压降泄漏顺应性

简要描述:采用可编程控制器,触摸屏,压力传感器,加压装置,机载打印机等组成,中英文菜单显示,人机对话设定各项参数自动运行测试。生产单位,批次可任意输入,操作方便。 并采用三级密码,信息安全可靠。产品规格、测试压力值设定、保持时间设定,打印设定、测试、加压、减压、时间、标定,检定等。机载打印测试数据。实时显示测试加压值,保持时间等数据。并由打印机打印出测试数据及结果。适用于输液器、输血器、输液针、麻醉包过滤器、管路、导管、快速接头等。

  • 产品型号:CSI-Z386
  • 厂商性质:生产厂家
  • 更新时间:2025-04-19
  • 访  问  量:

详细介绍

热湿交换过滤器综合性测试仪含压降泄漏顺应性



热湿交换过滤器HME综合性测试仪是用于评估HME过滤器核心性能的设备主要包含压降泄漏和顺应性三大测试模块其技术原理测试标准及操作流程



一核心测试功能



压降测试

目的:测量气体通过HME时的阻力反映患者呼吸负担

测试原理:在标准流量成人30 L/min小儿10 L/min下通过差压传感器测量过滤器入口与出口的压力差

标准要求ISO 9360-1YY/T 0735.1规定30 L/min流量下压降需≤5 cmH₂O成人或≤3 cmH₂O儿科过高会导致呼吸肌疲劳

技术要点:需控制气流温湿度23℃±2℃并通过空载管路压降校准结果



泄漏测试

目的:检测过滤器密封性防止气体泄露引发治疗剂量不足或污染

测试方法

正向压力法:施加30 cmH₂O压力监测1分钟内压力衰减泄漏量需<50 mL/minEN 14683标准

负压法:模拟-20 cmH₂O负压检测气体渗入量适用于带呼气阀的HME

判定标准YY/T 0735.1要求泄漏率≤2 mL/min7 kPa压力下



顺应性测试

目的:评估过滤器在压力变化下的容积形变能力影响潮气量精度

测试原理:向密封的HME通入空气至7 kPa±0.35 kPa记录需空气体积需扣除系统管路顺应性

参数要求:结果以mL/cmH₂OmL/kPa表示高顺应性可降低死腔影响理想值≥0.8 mL/cmH₂O

二设备技术特点

模块

关键技术

控制系统及界面

PLC可编程控制器+7寸触摸屏中英文界面支持参数自定义及自动测试流程

流量计范围

流量计:0-200ml/min200L/min精度±2%

数据输出

机载打印机实时输出测试报告支持数据存储与导出

接头设计

适配15/22 mm标准呼吸管路接头

压力传感器

0-50Kpa0-100kpa  485通讯  精度±0.1%FS

调压阀

进口调压阀:美国BELLOFRAM

流量控制器

质量流量控制器:进口日本0-3SLM 精度±2%FS

压差传感器

0-10V输出0-1Kpa精度0.2级

外形尺寸

1000×480×450mm

电源/功率

AC90V-240V/50Hz自适应宽电压70W

三执行标准与测试流程

主要标准ISO 9360ISO 23328YYT 0735.1-2009 麻醉和呼吸设备湿化人体呼吸气体的热湿交换器(HME)

操作流程

压降:连接流量计校准空载压降加载HME→记录30 L/min流量下压差值

泄漏:封闭端口正压充气至7 kPa→记录维持压力的空气流量

顺应性:注射器注气加压至7 kPa→扣除系统泄漏后计算容积变化

四应用价值

质量控制:确保HME符合医疗安全标准降低临床使用风险如呼吸阻力异常湿化不足

研发优化:通过参数分析如纤维密度与压降的正相关性指导材料改进提升产品性能

行业适配:适用于麻醉机呼吸机高流量氧疗设备等呼吸器械的HME检测

配置清单

主机1

测试软件1

接头:2

操作视频1

合格证1

保修卡1

说明书1

宣传册若干

铭牌1

8mm气管2米一根
