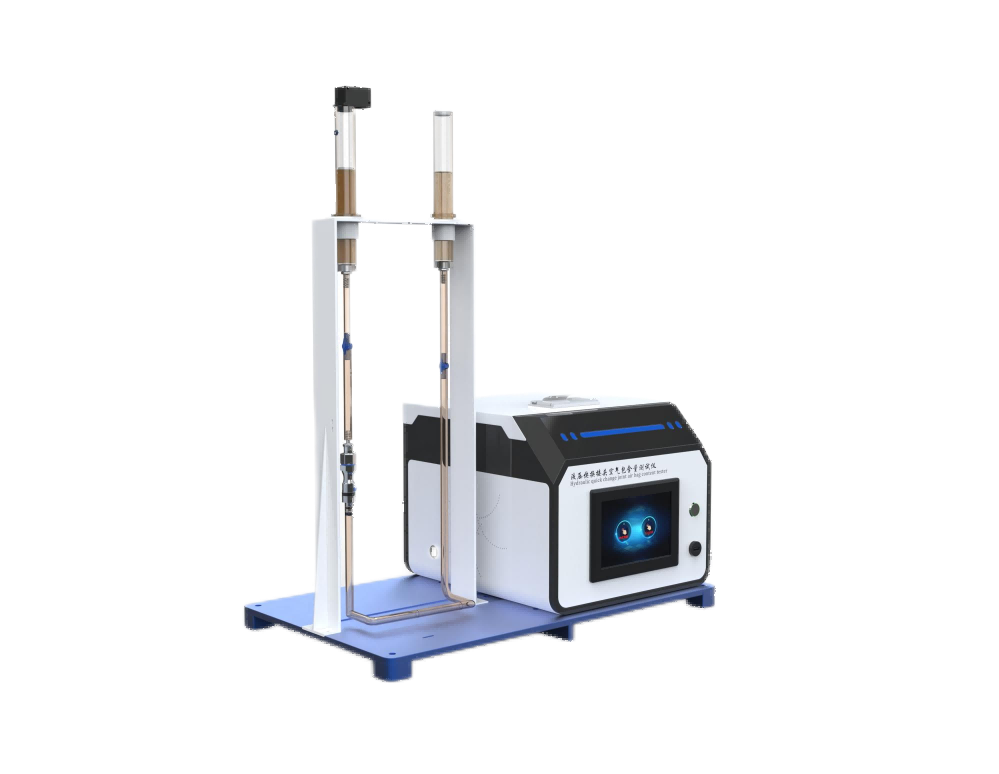

液压快换接头空气包含量测试仪

液压快换接头空气包含量测试仪

用途：

本仪器适用于阴阳接头,成套接头,接头断开时带有和不带有密封装置的接头,以及直线运动和或旋转运动接通和断开管路的接头测试快速接头的每次插拔的循环空气含量

适用标准

GB/T 5861-2003/IS0 7241-2:2000   液压快换接头试验方法

BS ISO 18869:2017

技术参数：

控制系统：PLC

操作界面：触摸屏

设    置：在触摸屏上软件上设置相关测试参数

刻度量筒：2个

液位传感器：0~50mm 精度2微米um

标配不锈钢托盘：27*20*2mm

外形尺寸：680*450*840mm

测试功能：

插拔空气含量测试

1按下图5示将接头成装人试验装置中记录封闭量简和开口容器液面高度,两个液面应一致

2断开和连接接头成接头断开后排出泄漏液每一断开连接循环以后,轻轻敲打接头成以清除其内部全部气泡

3重复进行2规定的步骤,直到简中液面下降10个刻度在接头连按状态,垂直调节顶部开口容器以使液面一致记录量简液面高度

4用1中记录的液面高度值减去3中记录的液面高度值再除以断开连接循环次数即为每次断开连接循环空气含量的数值

5在试验报告中记录每次断开连接循环空气含量的数值以ml计
