防护材料冲击力测试系统

防护材料冲击力测试系统

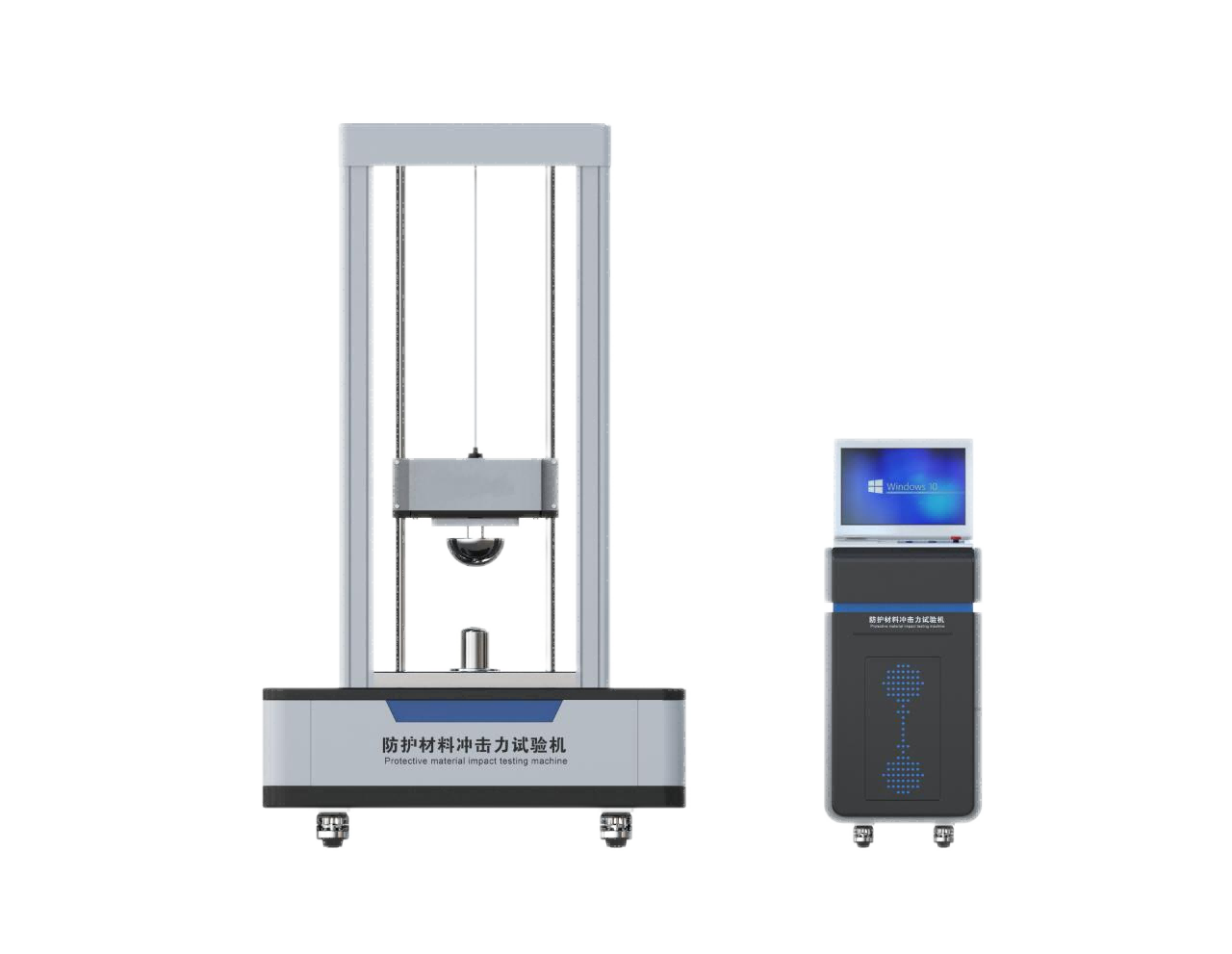

HT-X041防护材料冲击力测试系统

一设备特点

台开发的心脏瓣膜疲劳试验机在全球范围内提供了接

1 采集部分采用行业的高压电陶瓷测力传感器分辨率,相应速度块,重复性好

2 控制部分采用Windows控制系统彩色液晶屏中文显示,

3 面板式打印机输出试验结果,操作简单,可靠性

二仪器用途：

用于测试摩擦防护服装体育用护胸护背防震手套等材料缓冲能量的测定经受一次冲击测试同时测量传递力

测试标准

GB/T 24278

EN 1621-1

EN1621-2

EN 1621-3:摩托车防护胸冲击防护冲击力

EN 388-2016:6.6

EN 13594-2015:6.9(EN 1621-1):手套等材料冲击缓冲防护性能冲击力

BS EN 14021:2003 越野摩托车用石盾 冲击力

三测试说明

1测试对象：护胸护鐾护膝护肘减震手保护等材料

2测试类型：导向落下

四技术参数

计算机软件功能:计算机控制试验过程自动显示处理保存存试验数据打印试验报表

冲击方式:导向落下

测力范围:0~60000N

冲击有效高度：300~1200mm

力传感器:精密压电式

频率响应范围:5----1000HZ

机器基座：水泥基座1000kg客户自备也可用螺丝镶入地面

提升装置:电动提升并且有上下限位

主机外形尺寸:长860mm*宽670m*高2300mm

五试验机配置

电磁提升装置一套负责提升冲击锤头

冲击锤头和:

1EN 388-2016:6.6EN 13594-2015:6.9EN 1621-1:手套等材料冲击缓冲防护性能冲击力

1.落体重2500±10g冲撞动能5J200mm

2.冲击头:平面型40*80边角R5±1

3.砧台:凸圆弧面R100*Φ100

2GB/T 24278-2019EN 1621-1:摩托车护具冲击力吸收冲击力

1.落体重5000±10g冲撞动能50J1000mm

2.冲击头:平面型40*80边角R5+1:

3.砧台:头部半球R 50+1mm*圆柱Φ100高度:180+20mm

3EN 1621-2EN 1621-3:背部冲击防护护胸冲击防护冲击力

1.落体重5000±10g冲撞动能50+1.5J1000mm

2.冲击头:斧形L(160+2)*顶宽(50+1)*斧刃半球半径12.5±0.112.5±0.1

3.砧台:顶部弧面R150*Φ100高190+20

4EN 1621-3:摩托车防护胸冲击防护冲击力

1.落体重5000+50g冲撞动能50+1.5J1000mm

2.冲击头:圆柱形(半球形冲击头):直径25及前端半球R25±1

3.砧台:顶部弧面R150*Φ100,高190±20

5BS EN 14021:2003 越野摩托车用石盾 冲击力

1.落体重1000+50g冲撞动能10±1J

2.冲击头:圆柱形(半球形冲击头):直径25及前端半球R12.5±0.1

3.砧台: 顶部弧面R150*Φ100,高190±20

主机一台

说明书1份

保修卡 1份

合格证1份

扳手1套
