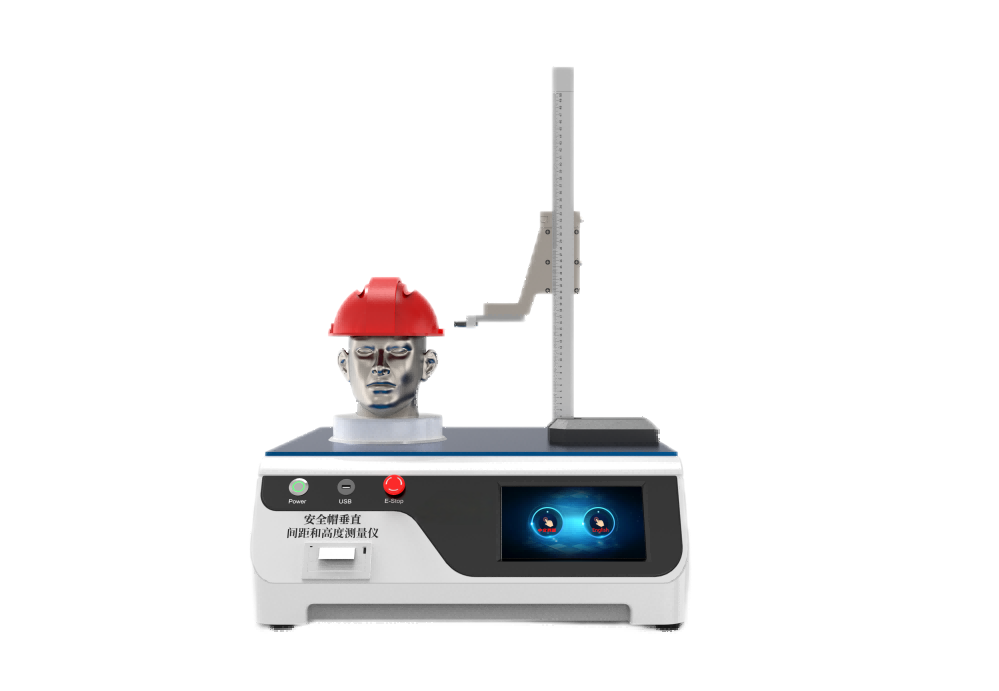

安全帽垂直间距和高度测量仪

安全帽垂直间距和高度测量仪

执行标准

适用标准:

GB/T 2812-2024GB 2811-2019 标准要求用途:

该测量仪用于测量安全帽的重直佩戴高度

技术参数:

控制系统：PLC

操作界面：彩色7寸触摸屏中英文切换

数显高度尺实时显示高度量程:0-500mm

采用红外线定位

佩戴高度≤85mm  时使用 1#头模

佩戴高度>85mm  时使用 2#头模

先把测试样品按标准要求佩戴至标准规定的头模上在壳顶部垂直向下施加 50 N±IN 的载荷使样品佩戴稳定并调整至帽推两侧高度一致

测量样品侧面帽箍底边低点至头模顶端的垂直距离为佩戴高度记录测理值并到1mm

测量帽壳短轴边缘上的点相对头模的位置至帽壳顶端的垂直距离为 X1

去除佩戴系统及缓冲衬垫将样品再次放置到头模上确保帽壳资态与去除前一致

测量相同点间的垂直距离为X2

X2-X1 即为垂直间距记录测量值并到 1mm

电源:220V 50HZ,

主要配件:高度尺红外线定位传感器,50士IN

外形尺寸：560*460*630mm
