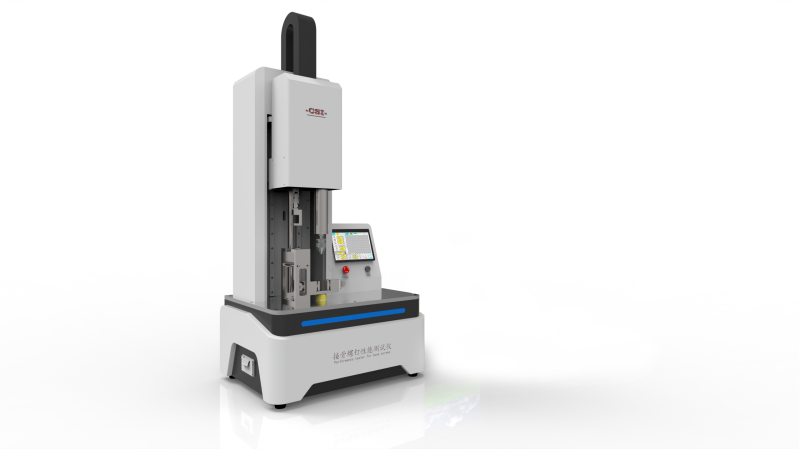

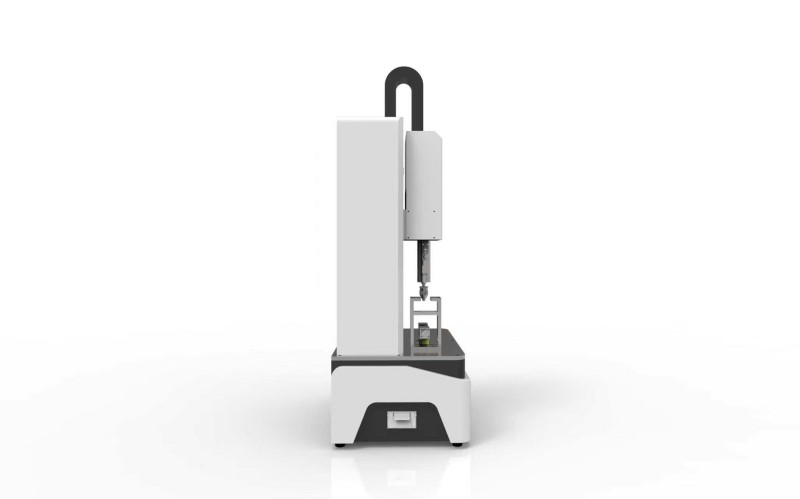

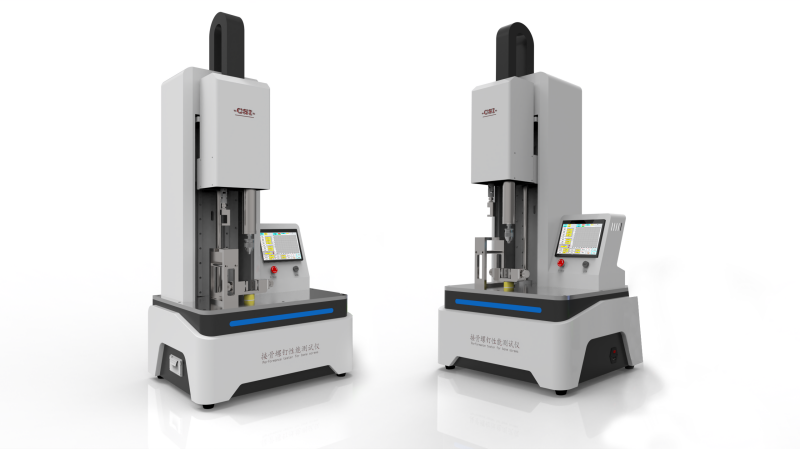

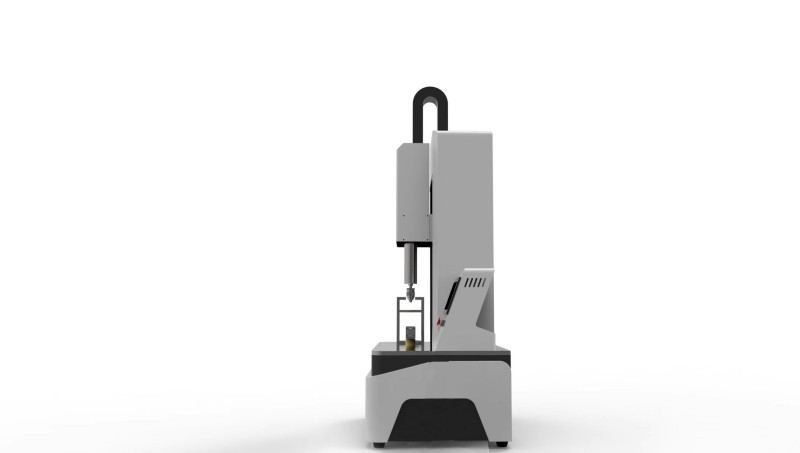

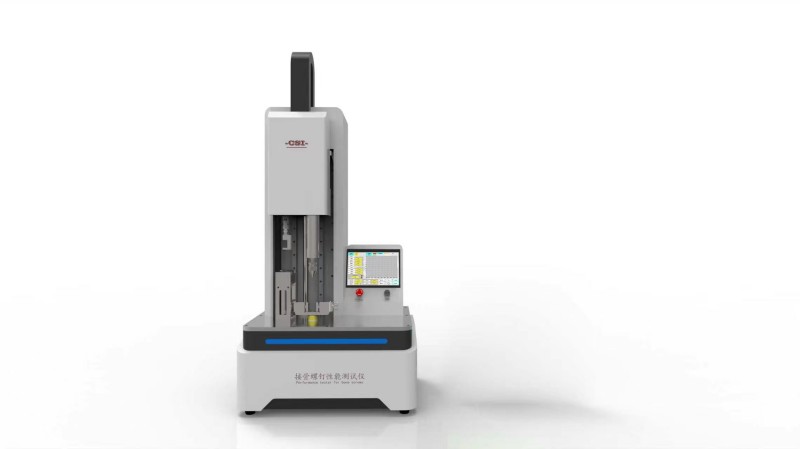

接骨螺钉性能测试仪
一核心测试项目与标准
1. 力学性能测试
测试项 | 目的 |
扭矩测试 | 测量螺钉旋入/旋出时的扭矩评估螺纹紧固性与抗断裂能力 |
轴向拔出力 | 模拟骨骼握持力检测螺钉从模拟骨料中的抗拔脱强度 |
自攻性能 | 评估螺钉在骨质疏松条件下的旋入顺畅性 |
弯曲强度 | 验证横向载荷下的抗变形能力 |
2. 动态性能测试
疲劳耐久性：通过循环加载模拟长期服役状态检测螺钉在反复应力下的稳定性
断裂扭转角：量化螺钉延展性为医生提供操作预警
二产品特征
开放式结构友好人机界面操作多组曲线绘制模式测试过程更明晰
采用精密微分电机驱动传动更平稳噪音更低定位更准确测试结果重复性更好
高灵敏度荷重元高精度丝杠确保位移
高性能控制系统控制双伺服电机协调动作
全自动测量
简单易操作高度简化的控制系统将一切繁琐设置放在后台完成一键式启动
夹具适用不同测试模式
内置校准程序便于计量校准部门第三方对仪器进行校准
支持数据导出和Office软件结合优化的综合数据处理系统
功能多样化一机实现：拔出性能自功性能旋动扭矩扭转性能插入力
三关键技术参数
参数项 | 规格 |
控制系统 | PLC控制系统 |
操作界面 | 7寸彩色触摸屏中英文切换 |
高精度滚珠丝杆精度0.01mm | |
高精度电机驱动稳定性好 | |
动态扭矩传感器 | DYN-201D-D18 30nm精度±0.1%FS |
S型拉压力称重传感器 | 0-300kg精度：±0.03％FS可定制其他量程和精度 |
柱式称重传感器 | 0-500kg精度：±0.05％FS可定制其他量程和精度 |
夹具 | 若干可定制 |
选配项目 | 笔记本电脑或台式电脑 |
试验行程 | 0-300mm |
测试模式 | 驱动扭矩自攻性能 |
试验速度 | 1-300mm/min无级变速 |
设备重量 | 80kg |
外形尺寸 | 700*520*1580mm |
四执行标准
YY 0018 -2016 【骨接合植入物 金属接骨螺钉】
YY/T 1504 【金属接骨螺钉轴向拔出力试验方法】
YY/T 1505 【金属接骨螺钉自攻性能试验方法】
YY/T 1506 【金属接骨螺钉旋动扭矩试验方法】
YY 0315-2016 【钛及钛合金牙种植体】
YY/T 0346 【骨接合植入物 金属股骨颈固定钉】
YY/T 1779 【牙科学正畸支抗钉】
YY/T 0119.2-2014【脊柱植入物 脊柱内固定系统部件 第2部分：金属脊柱螺钉】
YY/T 0662-2018 【外科植入物 不对称螺纹和球形下表面的金属接骨螺钉 机械性能要求和试验方法】
ASTM F543 【Standard Specification and Test Methods forMetallic Medical Bone Screws】
五测试流程标准化步骤
试样制备：
生物可吸收螺钉：旋入模拟骨料至60%深度全螺纹或全螺纹深度部分螺纹
金属螺钉：固定于特制夹具确保轴向对齐
参数设置：
旋入速度：≤5 r/min拔出速度：5 mm/min
执行测试：
记录扭矩-角度曲线扭矩测试力-位移曲线拔出测试
失效判定：
合格标准：
断裂强度≥4N静态负载
旋入扭矩＜螺钉/螺丝刀屈服强度
六配置清单
主机1台
测试软件1套
说明书1份
合格证1份
保修卡1份
签收单1份
铭牌1块
电源线1根
扳手1套
宣传册若干
笔记本电脑选配
台式电脑选配
