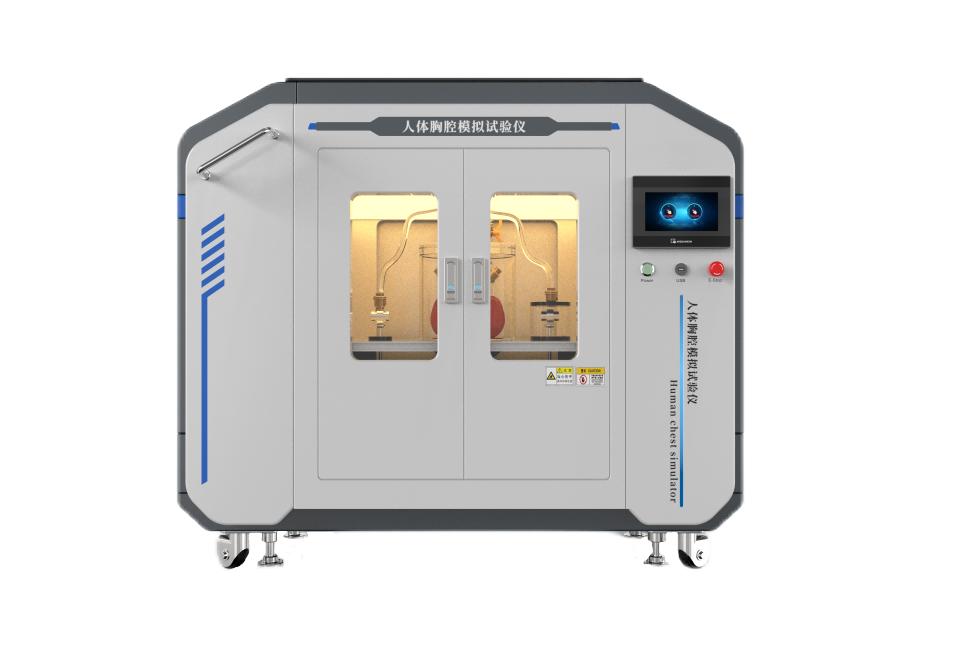

人体胸腔模拟试验仪

人体胸腔模拟试验仪

人体胸腔模拟试验仪

 一设备特点

1使用高精度电流电压变送器响应快精度高

2一键测试安装好试样只需按一个键就可以快速测试仪器带USB接口可以用U盘对测试结果导出来

3结构紧凑节省空间的设计使用简单

4采用触摸屏控制,人机互动好,操作简单

二产品介绍:

1主要用途

胸腔特点

在正常情况下脏层胸膜和壁层胸膜表面有一层很薄的液体在呼吸运动时起润滑作用任何因素使胸膜腔内液体形成过快或吸收过缓均可产生胸腔积液如肺胸膜和肺外疾病等

2测试原理

 仪器通过模拟肺的呼吸模拟胸式呼吸实现模拟人体胸膜腔系统在左右模拟肺管上通过可控制阀门开度模拟肺产生气胸的严重程度在胸腔外部通过蠕动泵添加试验液体模拟液胸的状态外部控制阀门的排气状态模拟气液胸好转是胸膜腔压平衡的状态

胸腔仿真模型通过数据模拟分析模拟肺部积液漏气等病理模型

三主要参数

控制系统: PLC+Windows

操作界面: 彩色15吋

人工模拟肺：潮气量：500ml

                           呼吸频率：10次/min  ~ 40次/min

                           呼气时间：0~10s   可设置和呼吸频率匹配

                           吸气时间：0~10s   可设置和呼吸频率匹配

                           呼吸暂停时间：0~10S可设置

                           呼吸波波形：正弦波

压差测量范围:   -20~ 20Kpa,精度士0.5%

一般正常胸膜腔压：平静呼气未胸膜腔内压约为-0.665-0.399kPa-5-3mmHg

平静吸气未胸膜腔内压约为-1.33--0.665kPa-10--5mmHg

用力吸气胸膜腔内压可下降 至：-11.97kPa-90mmHg

用力呼气胸膜腔内压可升高到：14.63kPa110mmHg

 试验舱环境温度：37℃±2℃

湿度测量范围:   20%-RH,精度士3%

温度测量范围:   0-100℃精度士1℃

蠕动泵：模拟液肺用

电磁控制阀门：

呼出管路加装保温材料

工作电源:  220V 50Hz

外形尺寸:

四：设备测试原理示意

技术补充：

1 蠕动泵：通过蠕动泵加注模拟试验体液模拟人体液胸状态

2 模拟肺：模拟人体肺

3 可控电磁阀：模拟人体肺产生气胸产生和愈合

4 可控电磁阀：模拟人体气胸愈合过程中胸腔膜内压的平衡

5 模拟呼吸系统：模拟肺呼吸动力装置

6 模拟胸腔：模拟人体实际胸腔
