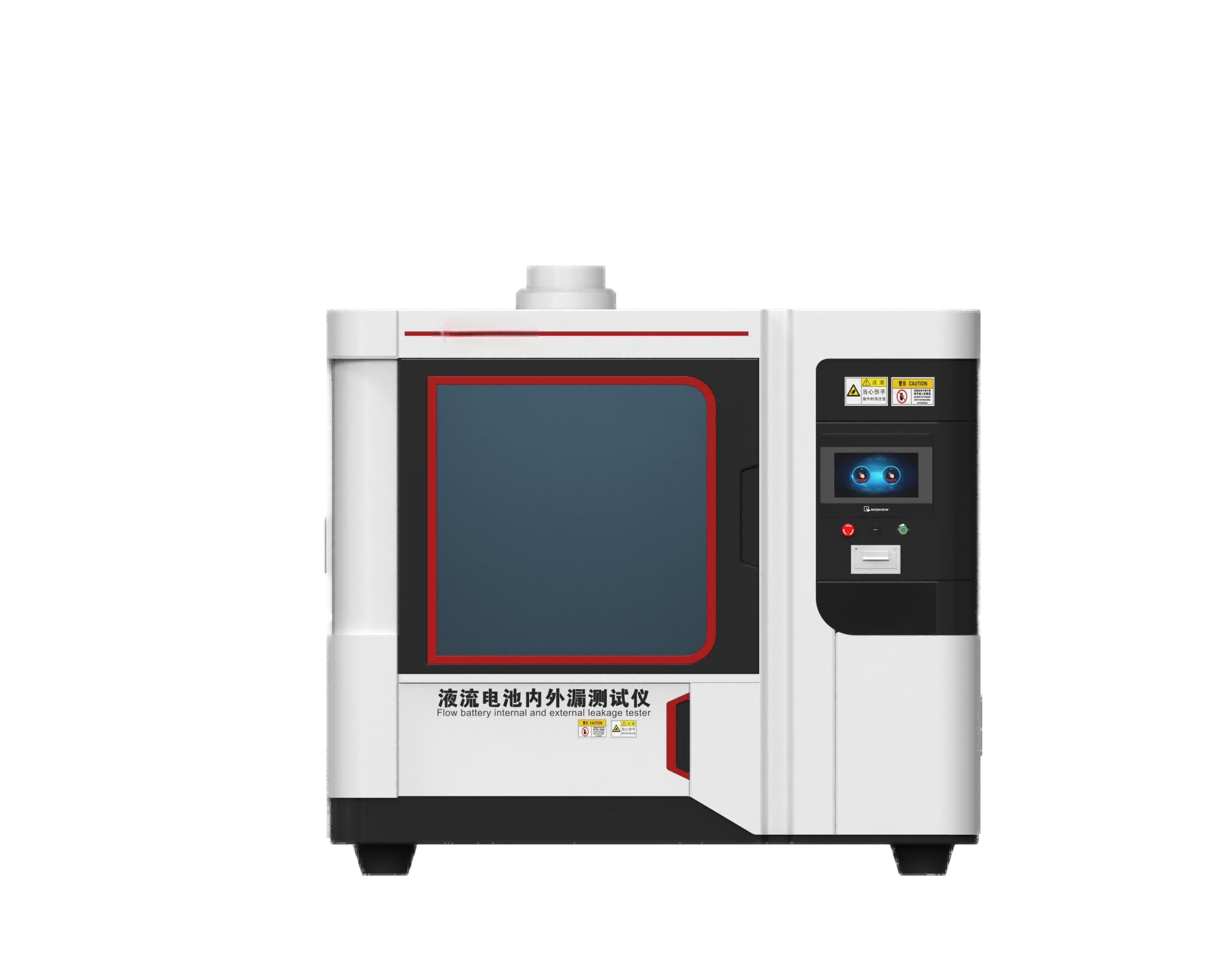

液流电池内外漏测试仪

液流电池内外漏测试仪

 一、设备特点

1使用高精度粒子计数器，采集数据稳定准确，抗干扰能力强。

2一键测试，安装好试样，只需按一个键，就可以快速测试，仪器带USB接口，可以用U盘对测试结果导出， 机器同时配备微型打印机可以实时打印

3结构紧凑，节省空间的设计，使用简单。

4采用触摸屏控制,人机互动好,操作简单.

二、产品介绍:

外漏测试

将检漏气体分别进入电堆的正极和负极进液口。且电堆正极利负极出液口处于封闭状态，使管路中压力平衡。设定合适的初始压力值，并在电堆的有接口处、有管路连接接头和各个部件连接处(如电框外侧)涂上漏检测液，检测电堆四周检漏气体泄漏情况。

内漏测试

将检漏气体进入电堆的正极或负极进液口。电堆正极或负极出液口处于封闭状态，使管路中压力平衡。设定合适的初始压力值，测试时间保持15min 以上，观察压力监测值下降情况。

测试标准

NB/T 42132-2017  《电堆测试方法全钒液流电池》

NB/T 11062-2023  《全钒液流电池用电堆技术条件》

三、主要参数

1传感器    ：                   0~800Kpa  精度：±0.5%  可选其他量程精度

2测试时间：                   0~99min 精度：±1s

3软件    ：                     上位机软件可以与仪器进行测试数据传输，数据分析等功能选配

4控制系统    :                 PLC

5操作界面:                    7吋彩色触摸

6电源：                           220V 50HZ

7功率:                             500W
