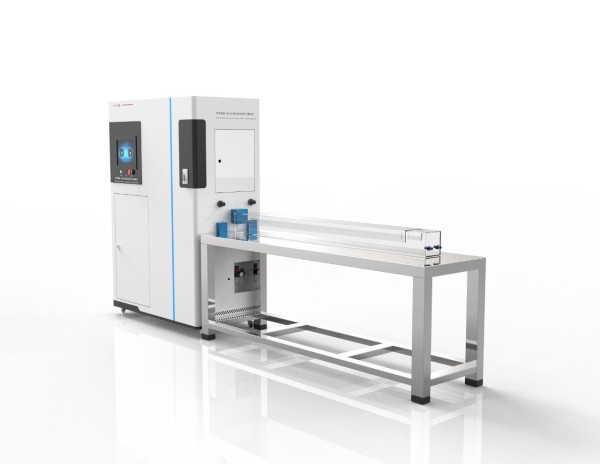

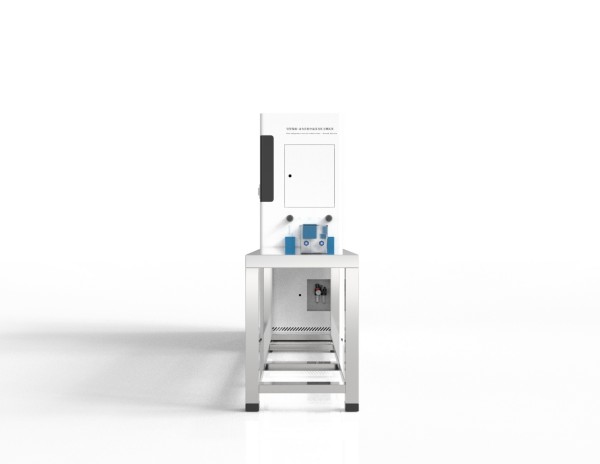

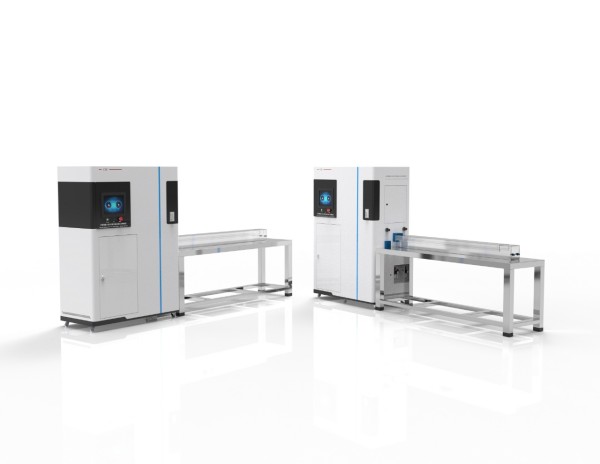

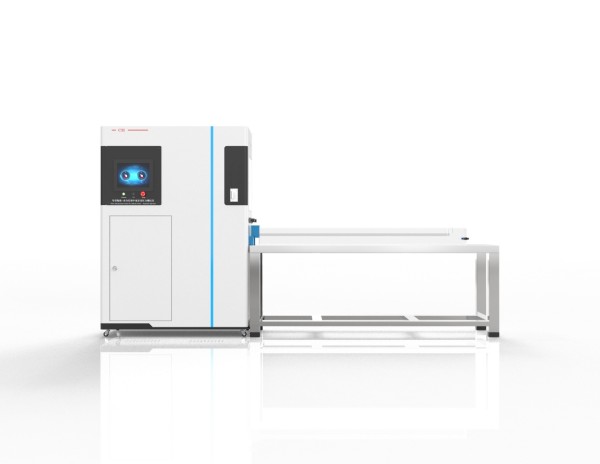

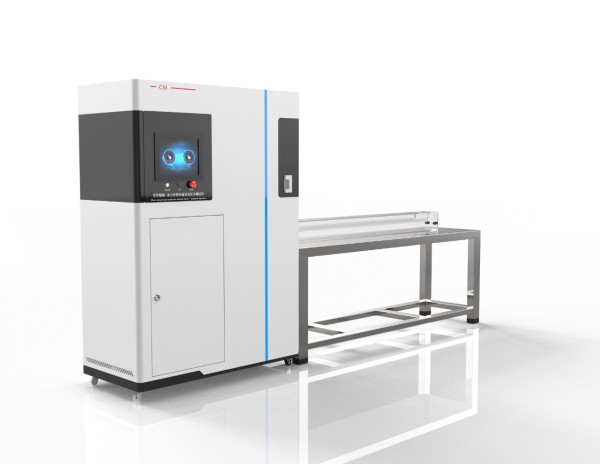

高配版导管爆破动力注射中流量及压力测试仪

高配版导管爆破动力注射中流量及压力测试仪

一符合标准

YY 0285.1-2017

附录C：压力下液体泄漏的试验方法

附录F：静态条件下爆破压力的测试

附录G：动力注射中流量及压力测试

YY0285.2

YY 0285.4

附录A：球囊额定爆破压力RBP试验

附录B：充盈时无泄漏和损坏的球囊疲劳试验

附录C：球囊卸压时间试验瞬间时间

二主要参数：

主要试验模式：导管动力注射中流量及压力测试导管爆破压力测试球囊疲劳试验球囊卸压时间导管液体泄漏试验等多种试验模式可选择

驱动气压:A, 高压0-10mpa    B,低压0-1000KPa压力变送器范围：0-10mpa精度0.5%0-1000kpa精度0.5%试验量程可任意设置

精密流量计：测量范围10mL/min-2400mL/min小可控流量10ml/min流量精度：±1%

配有不锈钢材料内圆锥接头和外锁定接头配备水管路过滤器40微米过滤内置高压电磁阀若干内置高压管若干

外壳采用防锈喷塑处理Q235板材制作

试验液储水罐：内置加热功能全自动控温系统

温度传感器：试验液出口温度控制满足标准要求

放置试验液：温度可控直接加入方式和小量液体

流体管道：316L不锈钢材料制作

清洗功能：操作界面切换使用一次试验结束提醒清洗有报警功能

流体进入方式：蠕动泵方式

样品防护罩：10mm厚度亚克力制作水槽长度1500mm,

测试仪主体：含全自动调压系统循环恒温水装置测试水浴槽

控制系统：PLC+Windows系统

操作界面：中英文切换12.1寸嵌入式工业电脑操作便捷结果可自动统计可实时打印数据具有紧急停机按钮报警显示灯

电脑软件整个试验过程可监控和记录液体稳态流量温度压力源压力导管入口的稳态压力时间参数含试验曲线图并显示试验结果数值可生成含曲线图的试验报告

主机箱体尺寸：800*450*800mm(以实物为准)

电源：AC 220V 50Hz/110V 60Hz

三主要配置清单：

1主机一台

2恒温槽常温0-99度温度波动±1℃

3亚克力水槽一只长度1500mm

4鲁尔接头：2套含公母各1件

5说明书1份

6合格证1份

7电源线1根

8计量：计量机构校准证书一份

四售后服务：

1质保一年终身维护

2设备软件可按国标终身免费更新

3售后客服24小时在线

五试验注意事项：

必须采取预防措施和安全防范措施以保护试验操作者避免受到加压系统失败和高压下导 致流体泄漏发生的危险

1采用临床相关预处理准备试验导管例如预先浸泡在生理盐水中接触常用注射液,或灭菌 处理

2使试验箱流体温度达到(37±2)C,并在试验过程中保持该温度标配恒温槽0-99度

3将导管座连接到连接器并用锁定装置牢固固定(如适用)

4确保导管内的气体已用流体排出然后用夹子封闭导管

5检査液压回路是否完好并无泄漏

6试验前将导管浸入循环的试验箱流体中至少1 min,使其达到热平衡

7调节液压源,使其向试验导管供给速率为1 mL/s的流体以产生可使导管泄漏或爆破的足够 压力对于替代设备制造商应选用一个压力递增速率来控制试验设备使其准确地测量到静态爆破 压力

8将流体注射到闭合的导管中直到导管泄漏或爆破

9系统加压时记录导管座压力标注其能达到的压力
