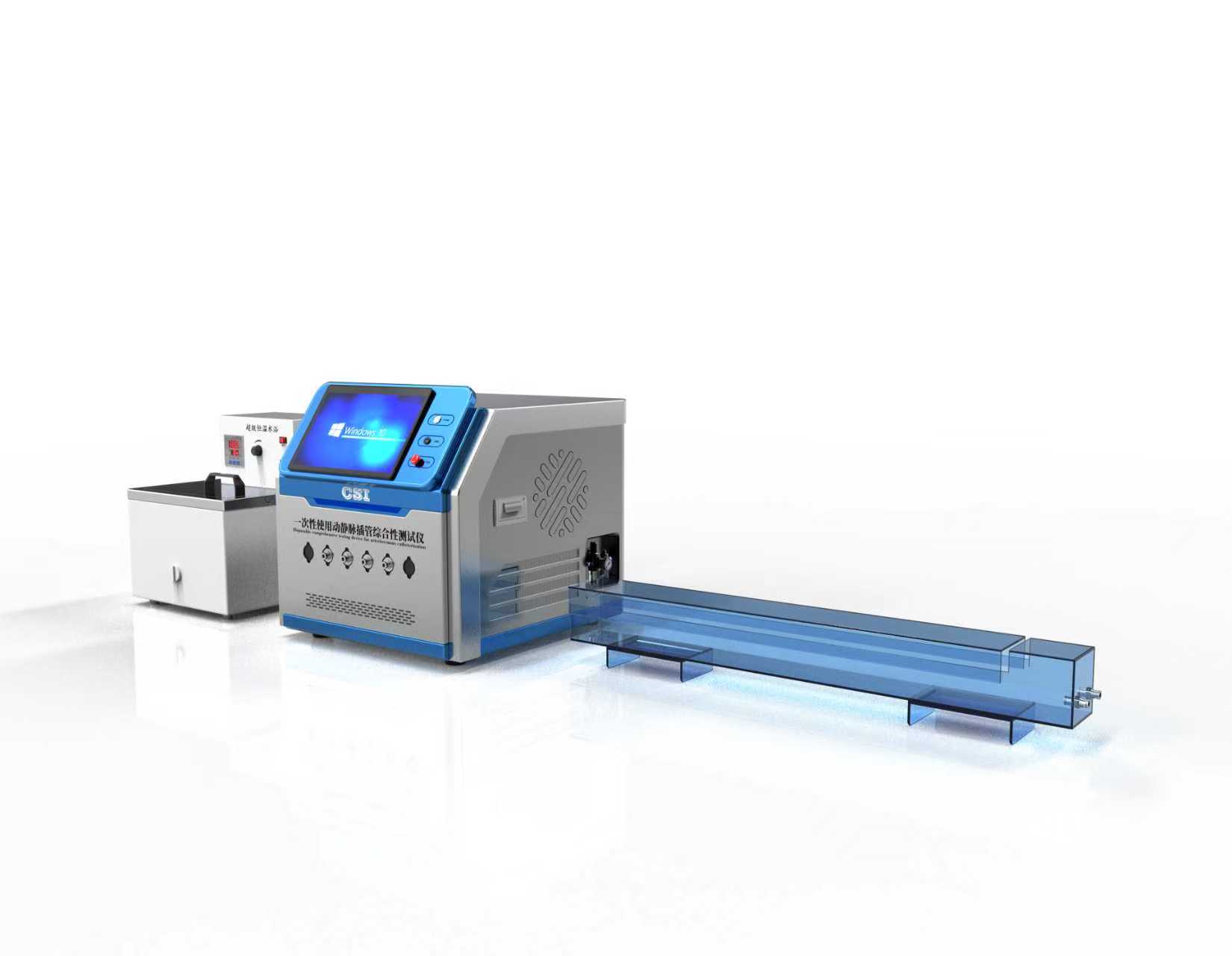

一次性使用动静脉插管综合性测试仪
一，设备介绍
一次性使用动静脉插管综合性测试仪是一种高度专业化的设备，主要用于评估一次性使用动静脉插管的关键性能和安全性，确保其符合相关的国家标准（如GB 19335-2011《一次性使用动静脉插管》）和国际标准（如ISO相关标准）
测试标准：
YY 0948-2025
GB 19335及其他相关国际标准（如ISO 8637, ISO 8536, ISO 10555 等）的标准测试程序。
。
这类综合性测试仪通常集成了多种测试功能于一体，以满足插管在研发、生产质量控制（QC）和成品出厂检验等环节的严格测试需求。
二、关键性能参数
项目 | 参数要求 |
控制系统 | PLC控制系统+Windows系统 |
操作界面 | 彩色12寸嵌入式工业电脑，中英文切换 |
测试项目 | 泄漏含液体，血液通道密合性，扭结抗性含单和双，抗拉强度，完整性，压力降，抗塌陷等 |
再循环的试验设置 | 内置设备中，含流量 |
血细胞破坏的试验设置 | 内置设备中，含流量，水泵 |
流量计 | 10L/min，精度±2.5%FS,可选择其他量程 |
拉力砝码 | 20N,可选择其他 |
压力输出范围 | 0kPa～100kPa和-100kPa～0kPa，精度：±0.5% FS（可定制其他量程和精度），可任意设定压力输出值 |
提供测试环境 | 0-37度，精度±2 ℃---针对抗塌陷项目 |
温度传感器 | 0-100度，精度±1 ℃ |
测试持续时间 | 0.1秒～99.9分，误差不大于±0.1s |
医疗锁定鲁尔接头1套公母 | |
测压机构 | 内置 |
打印机 | 机载针式打印机 |
电源 | AC90V-240V/50Hz（自适应宽电压） |
整机功率 | 70W |
外形尺寸 | 约660*550*560（mm） |
三，设备构成与特点（综合性）
模块化设计： 顶级设备往往采用模块化设计，允许用户根据具体测试需求（标准和产品规格）灵活配置不同的测试模块（如流量/压力模块、脉动流模块、拉力模块）。
集成化平台： 将泵驱动系统、精密传感器（压力、流量、拉力）、控制系统、数据采集系统和人机交互界面（嵌入式工业电脑）集成在一个紧凑的平台上。
自动化控制与数据采集： 配备工控机或嵌入式系统，运行专业测试软件，实现：
测试参数的精确设定（流量、频率、压力、拉力、时间等）。
测试过程的自动执行与控制。
传感器数据的实时高速采集。
测试结果的实时显示、记录、存储和分析。
生成标准化的测试报告（包含原始数据、曲线图、计算结果、Pass/Fail判定）。
用户友好界面： 直观的触摸屏或软件界面，便于操作人员设置测试程序、监控测试过程、查看结果。
高精度与可靠性： 使用高精度传感器和稳定的控制系统，确保测试结果的可靠性和重复性。
安全性： 具备过压、过流、泄漏等安全保护措施。
四、主流设备与创新趋势
技术升级方向
智能化：12寸嵌入式工业电脑、云端数据管理。
模拟真实环境：恒温模块（室温至37℃）模拟人体温度影响。
五、合规性要求（核心标准）
测试标准：
YY 0948-2025
GB 19335及其他相关国际标准（如ISO 8637, ISO 8536, ISO 10555 等）的标准测试程序。
六、典型应用场景
医疗器械制造商：
研发阶段： 评估新设计、新材料插管的流体力学性能、结构强度等。
生产过程控制： 对生产线上的插管进行抽检或批次检验，确保产品质量稳定。
成品出厂检验： 作为最终产品质量放行的重要依据。
第三方检测机构： 为制造商或监管机构提供符合标准的权威检测报告。
医院（较少见，主要用于研究）： 评估不同品牌插管的实际性能差异。
七，配置清单
主机1台；
测试软件1套；
说明书1份;
合格证1份;
保修卡1份;
签收单1份;
铭牌1块;
电源线1根;
扳手1套;
宣传册若干;
鲁尔公母接头1套；
