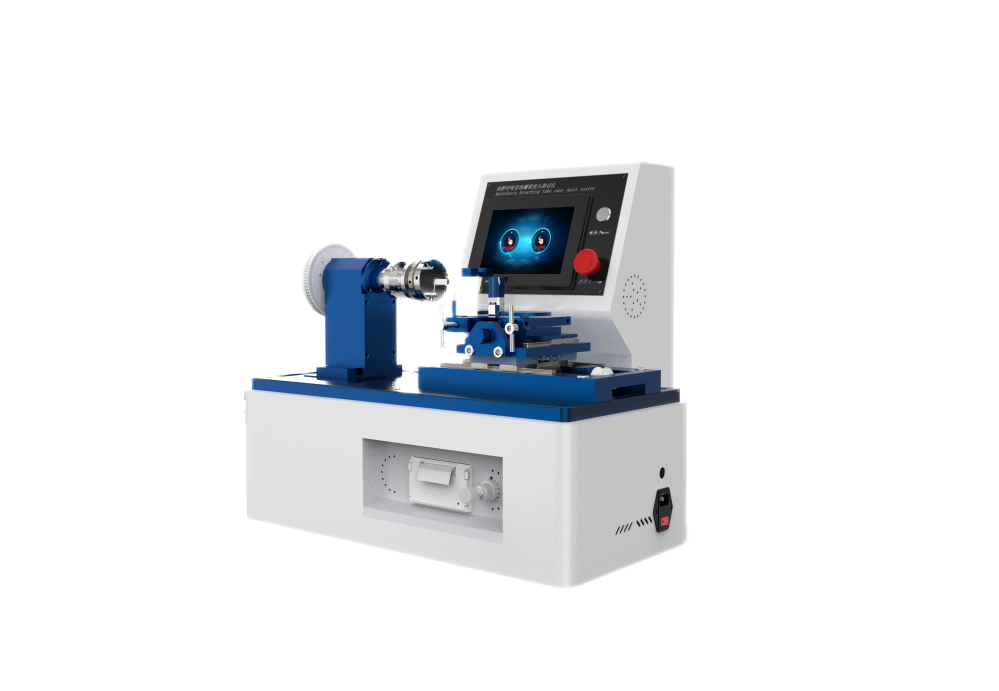

麻醉呼吸管路圆锥接头测试仪

更新时间： 2025-08-06 浏览量：

麻醉呼吸管路圆锥接头测试仪，麻醉呼吸管路圆锥接头多功能测试仪

一、仪器介绍及核心功能

仪器介绍

麻醉呼吸管路接头测试仪采用7寸彩色触摸显示屏，中英文菜单显示。可由机载打印机打印出测试结果。可做15mm,22 mm锁接接头与外圆锥接头的锁接可靠性试验和15mm,22 mm 锁接接头泄漏试验.

‌多模式性能测试‌

轴向力测试范围0–100N（精度0.1%），分离力测试范围0–100N（速率≤20 N/s），扭矩测试范围0–1N·m（精度0.1%）；

支持压力测试（0–1000kPa，精度0.1%）、正压泄漏测试（分辨率0.0001pa·m³/s）及密封性验证；

‌动态流程模拟‌

可设定保持时间1–60秒，模拟接头装配→保压→分离全流程循环；

‌自动化判定系统‌

PLC控制实时监测数据，自动判断测试结果合格性并生成报告。

二、关键技术参数

‌参数类别‌	‌技术指标‌
测试项目	分离力、泄漏率值，扭力，轴向力等等
控制系统	PLC控制系统
操作界面	彩色7寸触摸屏，中英文切换
轴向力	0N~100N，精度：±0.1%FS（可定制其他量程和精度）
压力变送器	0~ 1000kPa，精度：±0.1％FS（可定制其他量程和精度）
分离力	0N~100N，精度：±0.1%FS（可定制其他量程和精度）；其速率为不大于20 N/s
保持时间	1~60s任意设定
扭矩	0-1N·m，精度：±0.1%FS（可定制其他量程和精度）
正压泄漏分辨率	0.0001pa·m³/s
外接气源	压力0.4MPa左右（用户自备常规空压机）
高精度电机驱动，高精度导轨
内置高精度真空电磁阀若干
打印功能	嵌入式微型打印机（配打印纸）
接头	标准接头15mm/22mm内外圆锥接头各1个（含快插接头）
用电要求	220V,350W
设备重量	44.5kg
外形尺寸	约长520宽360高550 (mm)

三、执行标准及测试流程

符合标准：

满足标准YYT1040.1附录B 和附录C;YY0461，ISO5367-2000

测试流程：

‌样品安装‌

将待测接头固定于夹具，确保无偏移；

‌参数配置‌

设定轴向力、扭矩、压力阈值及保持时间；

‌自动执行‌

设备依次完成密封性验证、分离力测试、抗滑丝性检测等流程；

‌结果输出‌

系统自动判定合格性，打印包含力值曲线及泄漏量的报告。

四、合规性与应用

‌标准符合‌：强制满足YY0461-2003、YY/T1040.1及ISO5367对接头性能的检测要求；

‌风险防控‌：精准识别密封失效或结构断裂隐患，防止术中气体泄漏事故；

‌质控优化‌：量化接头耐久性数据，指导生产工艺改进。

五、配置清单

主机1台；

测试软件1套；

说明书1份;

合格证1份;

保修卡1份;

签收单1份;

铭牌1块;

电源线1根;

扳手1套;

宣传册若干;

增压泵1台

接头配置如下：
