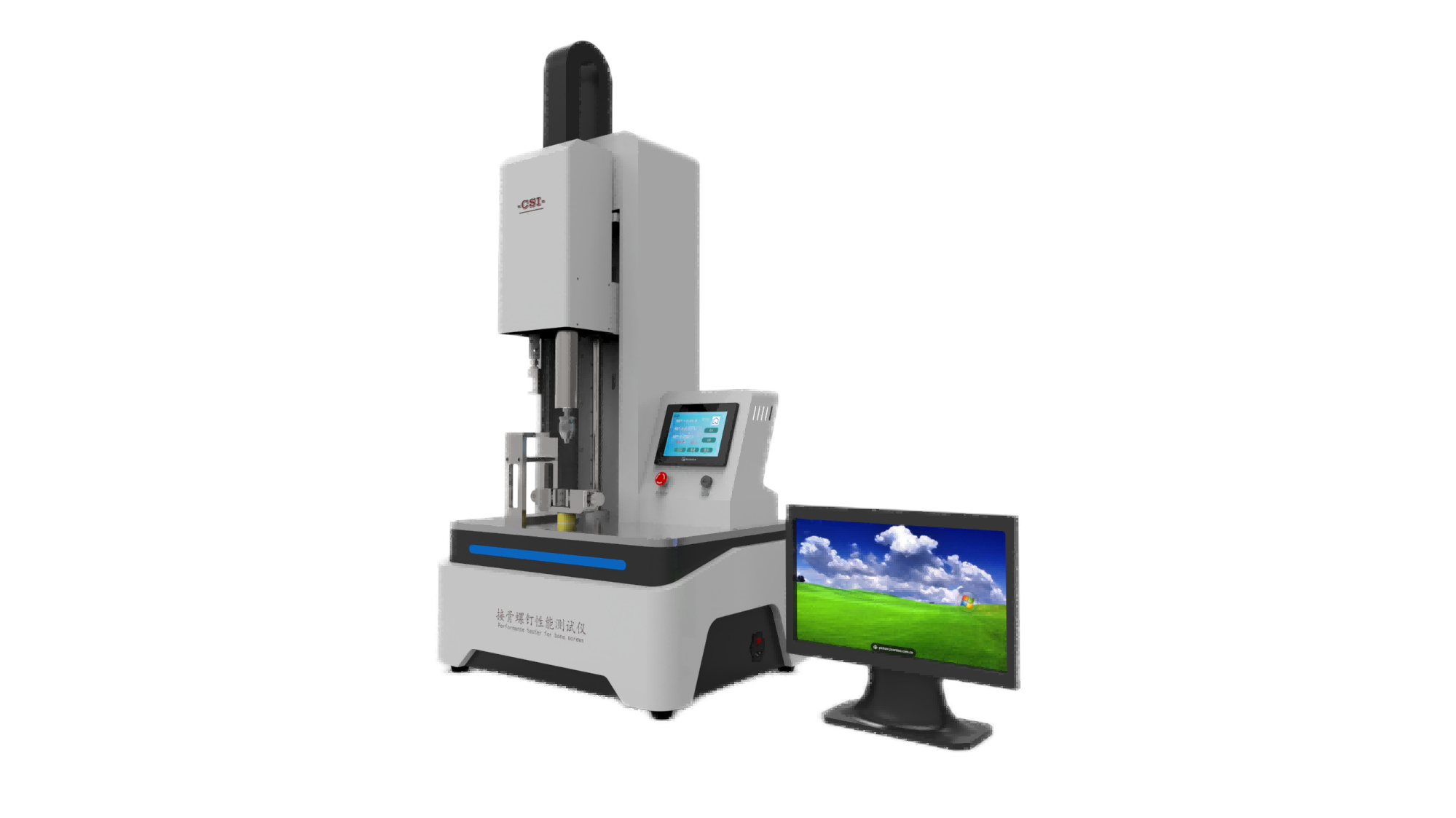

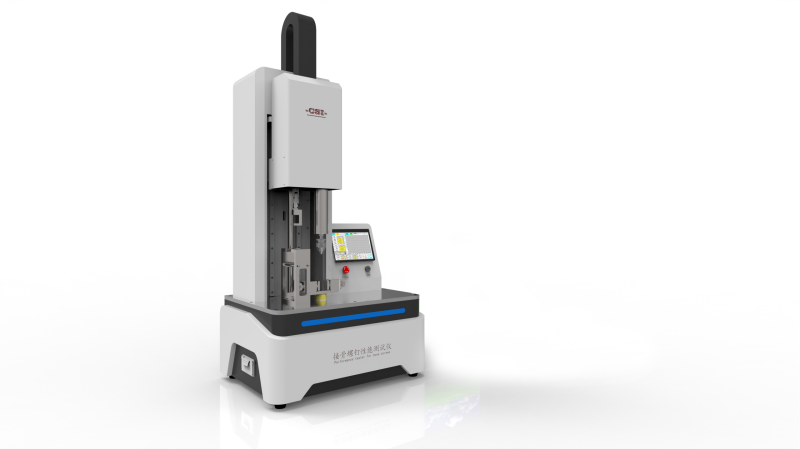

接骨螺钉性能测试仪
一、核心测试项目与标准
1. 力学性能测试
测试项 | 目的 |
扭矩测试 | 测量螺钉旋入/旋出时的扭矩，评估螺纹紧固性与抗断裂能力 |
轴向拔出力 | 模拟骨骼握持力，检测螺钉从模拟骨料中的抗拔脱强度 |
自攻性能 | 评估螺钉在骨质疏松条件下的旋入顺畅性 |
弯曲强度 | 验证横向载荷下的抗变形能力 |
2. 动态性能测试
疲劳耐久性：通过循环加载模拟长期服役状态，检测螺钉在反复应力下的稳定性。
断裂扭转角：量化螺钉延展性，为医生提供操作预警。
二、产品特征
开放式结构，友好人机界面操作，多组曲线绘制模式，测试过程更明晰
采用精密微分电机驱动，传动更平稳，噪音更低，定位更准确，测试结果重复性更好
高灵敏度荷重元，高精度丝杠确保精确位移
专业高性能控制系统控制双伺服电机协调动作
全自动测量
简单易操作，高度简化的控制系统将一切繁琐设置放在后台完成，一键式启动
专业夹具适用不同测试模式
内置专用校准程序，便于计量、校准部门（第三方）对仪器进行校准
支持数据导出和Office软件，结合优化的综合数据处理系统
功能多样化，一机实现：拔出性能、自功性能、旋动扭矩、扭转性能、插入力
三、关键技术参数
参数项 | 规格 |
控制系统 | PLC控制系统 |
操作界面 | 7寸彩色触摸屏，中英文切换 |
高精度滚珠丝杆，精度0.01mm | |
高精度电机驱动，稳定性好 | |
动态扭矩传感器 | DYN-201D-D18 （30nm），精度±0.1%FS |
S型拉压力称重传感器 | 0-300kg，精度：±0.03％FS（可定制其他量程和精度） |
柱式称重传感器 | 0-500kg，精度：±0.05％FS（可定制其他量程和精度） |
夹具 | 若干，可定制 |
选配项目 | 笔记本电脑或台式电脑 |
试验行程 | 0-300mm |
测试模式 | 驱动扭矩、自攻性能 |
试验速度 | 1-300mm/min无级变速 |
设备重量 | 80kg |
外形尺寸 | 700*520*1580（mm） |
四、执行标准
YY 0018 -2016 【骨接合植入物 金属接骨螺钉】
YY/T 1504 【金属接骨螺钉轴向拔出力试验方法】
YY/T 1505 【金属接骨螺钉自攻性能试验方法】
YY/T 1506 【金属接骨螺钉旋动扭矩试验方法】
YY 0315-2016 【钛及钛合金牙种植体】
YY/T 0346 【骨接合植入物 金属股骨颈固定钉】
YY/T 1779 【牙科学正畸支抗钉】
YY/T 0119.2-2014【脊柱植入物 脊柱内固定系统部件 第2部分：金属脊柱螺钉】
YY/T 0662-2018 【外科植入物 不对称螺纹和球形下表面的金属接骨螺钉 机械性能要求和试验方法】
ASTM F543 【Standard Specification and Test Methods forMetallic Medical Bone Screws】
五、测试流程标准化步骤
试样制备：
生物可吸收螺钉：旋入模拟骨料至60%深度（全螺纹）或全螺纹深度（部分螺纹）。
金属螺钉：固定于特制夹具，确保轴向对齐。
参数设置：
旋入速度：≤5 r/min；拔出速度：5 mm/min。
执行测试：
记录扭矩-角度曲线（扭矩测试）、力-位移曲线（拔出测试）。
失效判定：
合格标准：
断裂强度≥4N（静态负载）；
旋入扭矩＜螺钉/螺丝刀屈服强度。
六、配置清单
主机1台；
测试软件1套；
说明书1份;
合格证1份;
保修卡1份;
签收单1份;
铭牌1块;
电源线1根;
扳手1套;
宣传册若干;
笔记本电脑（选配）;
台式电脑（选配）;
